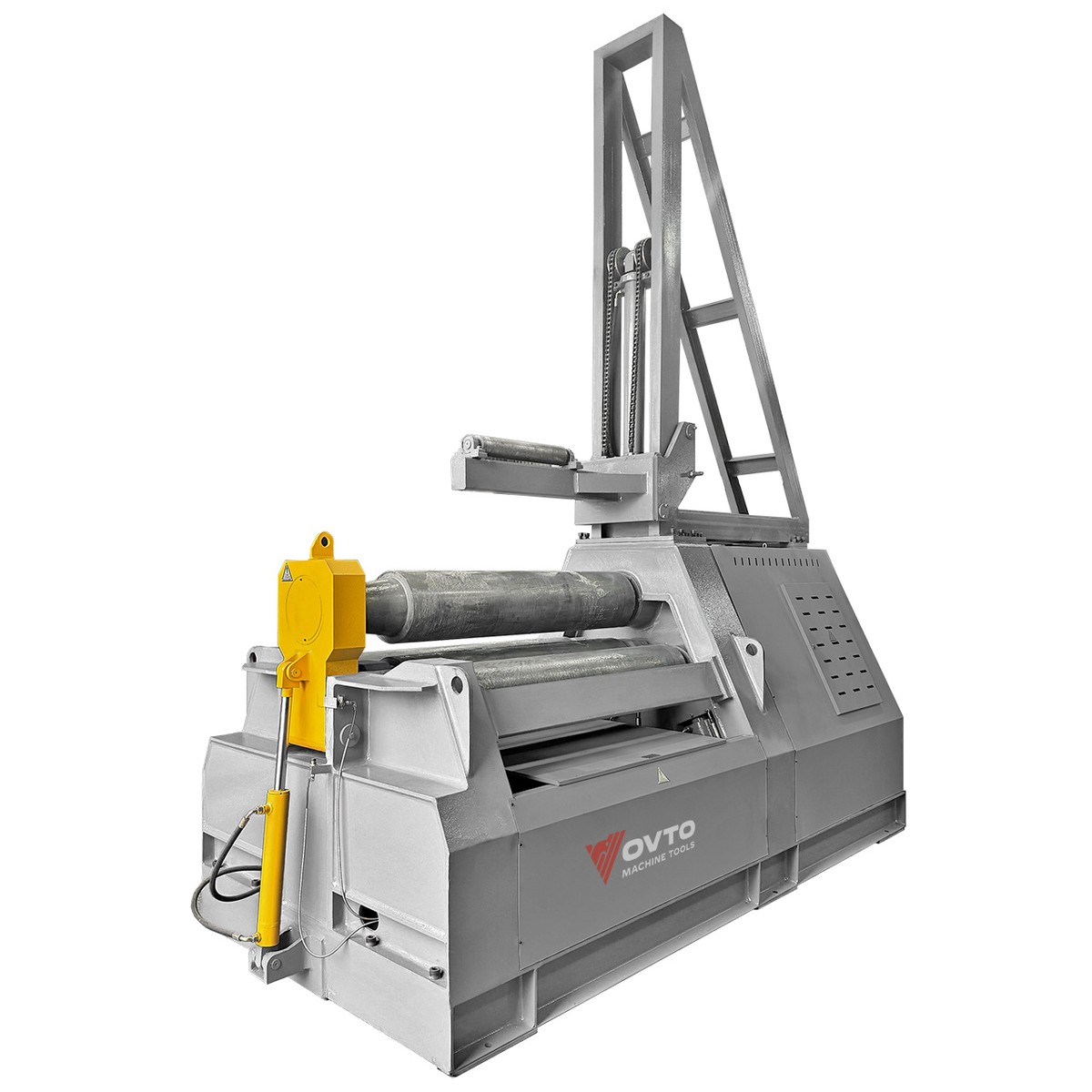

Перечень основных частей машины листогибочной четырехвалковой GBM-2418

Система смазки четырехвалкового листогиба GBM-2418

Смазка GBM-2418 обеспечивается следующим способами:

• ручной набивкой подшипников
• ручной набивкой ходовых винтов
• заливкой в корпус редукторов.

Перед первоначальным пуском машины необходимо заправить редукторы смазочным материалом согласно табл. Ввиду простоты конструкции смазочной системы перечень возможных нарушений ее работы не приводится. Подшипники качения смазывать не реже один раз в месяц.

Объем масла, заливаемого в редукторы, должны контролироваться по рискам маслоуказателей (масломерных игл) или по контрольным пробкам.

Устройство, и принцип работы четырёхвалкового листогиба GBM-2418

Принцип работы машины листогибочной четырёхвалковой GBM-2418 заключается в свободной гибке листа, помещенным между верхним, боковым валками и нижним валком. Конец листа заводиться между верхним и боковыми валками и нижним валком ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков.

При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки.

Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).

Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Механизм регулировки боковых валков и механизм наклона откидной опоры имеют индивидуальные приводы. Управление машиной кнопочное, осуществляется с общего пульта управления.

Схема кинематическая листогиба GBM-2418

1. Главный электродвигатель
2. Редуктор
3. Звездочка
4. Звездочка
5. Верхний вал
6. Мотор-редуктор
7. Муфта
8. Редуктор
9. Винтовая пара
10. Боковой валок
11. Мотор-редуктор
12. Соединительная муфта
13. Редуктор
14. Винтовая пара
15. Нижний валок
16. Откидная опора
17. Электродвигатель откидной опоры
18. Редуктор откидной опоры
19. Винтовая пара откидной опоры
20. Фиксатор

Электродвигатель 1 главного привода через редуктор 2, цепную передачу 3-4 передается движение верхнему валку 5. Реверсирование верхнего валка производится редуктором 2. Мотор-редуктор 6 через соединительную муфту 7, редуктор 8 и винтовую пару 9 передается движение боковым валкам 10. Каждый боковой валок имеет индивидуальный привод. Мотор-редуктор 11 через соединительную муфту 12, редуктор 13 и винтовую пару 14 передается движение на 4й нижний валок 15. Привод откидной опоры 16 осуществляется от отдельного электродвигателя 17, через редуктор 18 и винтовую пару 19. В вертикальном положении опора закрепляется фиксатором 20.

Работа основных составных частей листогиба четырёхвалкового GBM-2418

Стойки

Стойки сварные, выполнены из листовой стали. В правой стойке выполнено базовое отверстие под верхний валок. Между собой стойки соединены стяжками. В виду простоты конструкции рисунки не приводятся.

Механизм наклона откидной опоры GBM-2418

Привод опоры осуществляется от электродвигателя 1 через редуктор 2 и передачу винт - гайка 3. Крайнее положение откидной опоры 5 контролируется конечными выключателями , и фиксатором 4.

Валок верхний

Верхний валок  вращается в сферических подшипниках . Верхний валок приводной и имеет закалку HRC45-50.В виду простоты конструкции рисунок не приводиться.

Валки боковые

Валки боковые  устанавливаются в корпуса со сферическими подшипниками, корпуса установлены в направляющих правой и левой стоек.Подъем и опускание валков осуществляется от редукторов расположенных в нишах стоек. Контроль положения валков производиться за счет концевых выключателей.

Валок нижний аналогичен боковым валкам.

Виду просты конструкции остальных составных частей листогиба GBM-2418, описание их не прилагается.

Установка и транспортировка четырёхвалкового листогиба GBM-2418

Транспортировка

Транспортировать машину листогибочную GBM-2418 необходимо тросами - зачаливанием за такелажные отверстия расположенные на стойках листогиба. Тросы по длине должны быть равные (с целью размещения центра тяжести на одной оси с крюком), что обеспечивает устойчивое положение листогиба в горизонтальной плоскости (∆L=0,5). Упакованные листогибочнеы машины GBM-2418 зачаливают за нижний брус в местах указанных на упаковке.

Перед установлением машины листогибочной GBM-2418 на фундамент необходимо тщательно очистить листогиб от антикоррозийных покрытий, и покрыть валки тонким слоем масла «Индустриальное И-50А» ГОСТ 20799-88 во избежание коррозии. Очистку производить сначала деревянной лопаточкой, а остатки смазки с наружных поверхностей удалить чистыми салфетками, смоченными бензином.

Установка

Точность работы листогиба GBM-2418 зависит от правильности ее установки. Машину листогибочную GBM-2423 необходимо  установить на фундамент и выверить в двух плоскостях при помощи уровней, установленных на поверхности в левой и правой его частях. Отклонение не должно превышать 0,5/1000 мм. После установки листогиба четырёхвалкового GBM-2423 на фундамент проверить нормы точности.

Подготовка листогиба GBM-2418 к первоначальному пуску

• Подсоединить листогиб GBM-2418 к общей системе заземления.
• Подключить личтогибочную машину к электросети, проверив соответствие напряжения сети и электрооборудование.
• Присоединение электрооборудования к сети и электрошкафу производить согласно схеме соединения
• Перед включением машины необходимо ознакомиться с назначением органов управления на пульте
• Выполнить указания, изложенные в разделах смазка и электрооборудование.
• После включения листогиба, необходимо опробовать на холостом ходу работу всех механизмов.

Порядок работы на листогибе четырёхвалковом GBM-2418

Окалину с листовых заготовок следует перед гибкой УДАЛИТЬ. Очищение от окалины листа обеспечивают необходимое скольжение между валками и не повреждают рабочую поверхность валков.

Работа на листогибочной машине GBM-2418 производиться в следующем порядке:

• Лист заводится между верхним и боковыми валками. При этом кромка листа должна быть выставлена параллельно образующей переднего бокового валка. При начале работы необходимо убедиться, что валки находятся в параллельном положении, нижний валок несколько опущен. Необходимо подать лист в зону гибки. Как только лист достигнет второго бокового валка, необходимо на пульте управления включить движение. Медленно работая боковыми валками, необходимо несколько раз прокатать лист для получения необходимого диаметра.
• Радиус гибки зависит от положения боковых валков относительно верхнего.
• Открывается левая опора верхнего валка и обечайка снимается
• При работе требуется большое внимании и правильность регулировки и установки заготовок в валках, а также наблюдение за перемещением заготовки в процессе гибки. После каждого перехода следует проверять параллельность кромки листа образующей валка.
• Неплоская заготовка должна быть предварительно выправлена, т.к. наличие искривленности вызывает ее перекос и смещение торцовых кромок у обечайки.
• Смещение кромок исправляются путем обратного перекоса обечайки в валках. Правка возможна, если обечайка согнута не полностью.
• Во избежание поломки откидной опоры необходимо периодически проверять положение верхнего валка относительно боковых.

Регулирование параллельности верхнего валка листогиба GBM-2418 боковыми валками.

После гибки, регулирование останова боковых валков в крайних нижних положениях производить перемещением кронштейнов с конечными выключателями.

Регулирование угла откидной опоры в крайнем верхнем и крайнем нижнем положениях производить перемещением кронштейнов по пазам с закрепленными на них конечными выключателями и с регулированием момента срабатывания выключателя  упором.

Возможные неисправности листогибочной четырёхвалковой машины GBM-2418 и методы их устранения

Особености разборки и сборки листогиба четырёхвалкового GBM-2418 при ремонте

Приступая к ремонту GBM-2423, необходимо выполнить следующее:

• отключить листогиб от электроэнергии;
• снять ограждение с машины.

Категория ремонтной сложности GBM-2418

При ремонте четырёхвалковой листогибочной машины GBM-2418 необходимо полностью сменить смазочный материал в составных частях машины!
