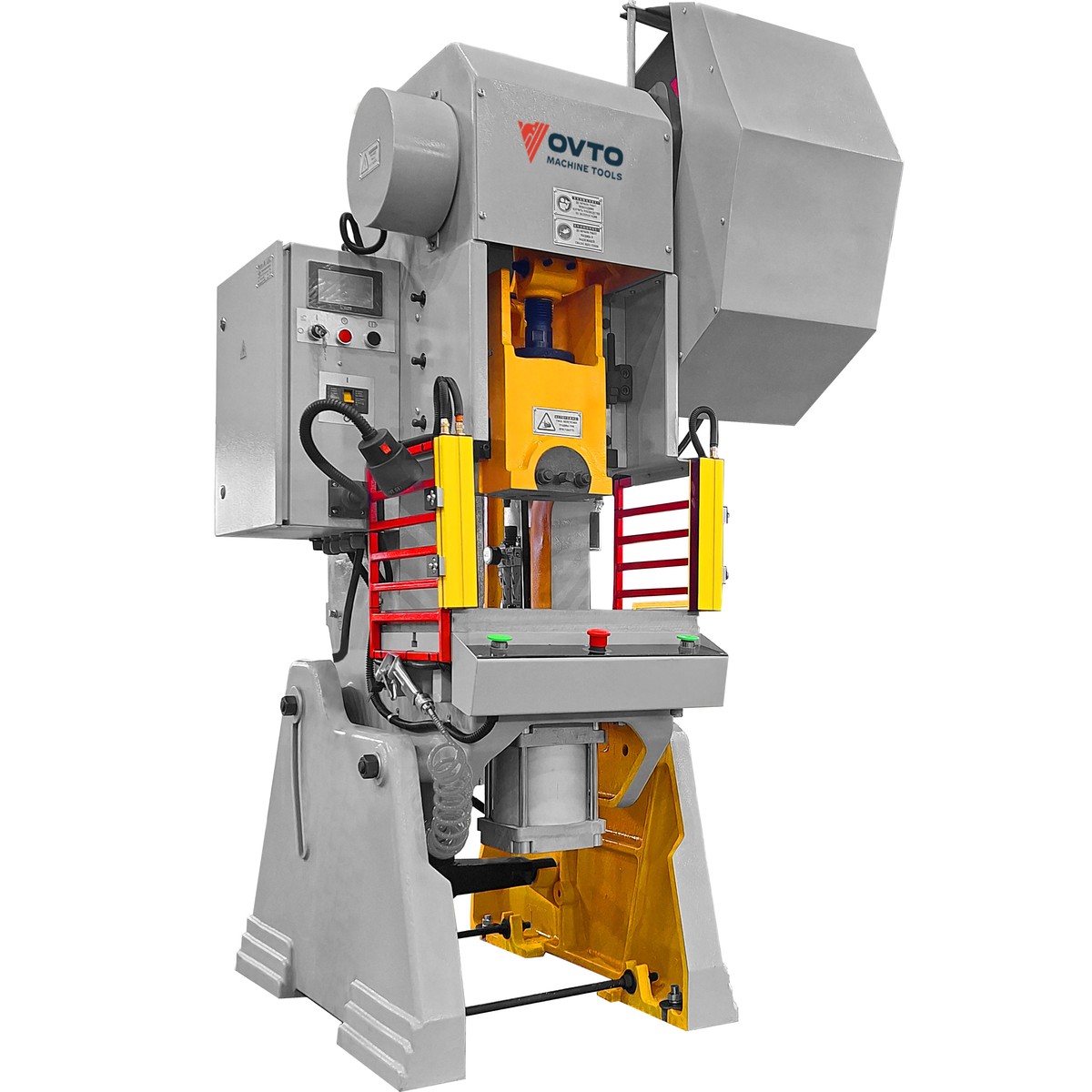

Однокривошипный механический пресс серии PK23 предназначен для выполнения различных операций холодной штамповки, таких как пробивка, вырубка, формовка и гибка.
Особенности:
- Механическая кулачковая муфта-тормоз с простой и надежной конструкцией обеспечивает эффективную и безопасную работу.
- Горизонтально расположенный коленчатый вал и чугунная станина эффективно поглощают вибрации, повышая устойчивость станка.
- Автоматическая система смазки продлевает срок службы оборудования, снижая потребность в обслуживании.
- С-образная открытая конструкция станины обеспечивает удобный доступ к рабочему столу с трех сторон, упрощая погрузку и разгрузку изделий, а также позволяя механизировать производственный процесс.
Пресс PK23 сочетает в себе надежность, удобство эксплуатации и долговечность, что делает его оптимальным решением для производственных задач.
| Номинальное усилие пресса, кН | 630 |
| Ход при номинальном усилии, мм | 8 |
| Ход ползуна, мм | 120 |
| Число ходов в минуту | 50 |
| Открытая высота, мм | 270 |
| Регулировка открытой высоты, мм | 80 |
| Вылет, мм | 260 |
| Подштамповая плита, мм | 480x710 |
| Толщина подштамповой плиты, мм | 90 |
| Размеры отверстия в подштамповой плите (∅ х спереди-назад х слева-направо), мм | ∅250x200x340 |
| Размеры ползуна, мм | 280x320 |
| Размер отверстия под хвостик, мм | ∅50x80 |
| Максимальный угол наклона станины, мм | 25° |
| Расстояние между колоннами, мм | 350 |
| Мощность двигателя, кВт | 5.5 |
| Габариты (ДxШxВ), мм | 1885x1350x2670 |
| Масса, кг | 4970 |
Стандартная комплектация:
1. Механическая кулачковая муфта
2. Механический тормоз
3. Механическая педаль включения
4. Механическая защита от перегрузки
5. Ручная система смазки
6. Подштамповая плита
7. Боковые ограждения рабочей зоны
8. Освещение рабочей зоны.
9. Механический выталкиватель в ползуне
10. ЗИП:
- срезная шайба;
- ловушка муфты;
- включения;
- шпонка муфты;
- включения;
- лента тормоза;
- шприц рычажно-плунжерный.
11.Документация:
- руководство по эксплуатации;
- технический паспорт;
- декларация соответствия ТР ТС.
Дополнительные опции:
- Электрическая педаль управления с фотозащитой;
- Система автоматической импульсной смазки;
- Средства механизации для подачи материала;
- Подштамповая плита по индивидуальным размерам.
Стандартная комплектация:
1. Механическая кулачковая муфта
2. Механический тормоз
3. Механическая педаль включения
4. Механическая защита от перегрузки
5. Ручная система смазки
6. Подштамповая плита
7. Боковые ограждения рабочей зоны
8. Освещение рабочей зоны.
9. Механический выталкиватель в ползуне
10. ЗИП:
- срезная шайба;
- ловушка муфты;
- включения;
- шпонка муфты;
- включения;
- лента тормоза;
- шприц рычажно-плунжерный.
11.Документация:
- руководство по эксплуатации;
- технический паспорт;
- декларация соответствия ТР ТС.
Дополнительные опции:
- Электрическая педаль управления с фотозащитой;
- Система автоматической импульсной смазки;
- Средства механизации для подачи материала;
- Подштамповая плита по индивидуальным размерам.
Рис. 1. Станина наклоняемого пресса:
1 – станина; 2 – буксы; 3 – втулка; 4 – болт; 5 – гайка; 6 – направляющая; 7 – стойка;
8 – подштамповая плита; 9 – гайка;
Основные узлы линейки кривошипных прессов серии PK
Стандартная комплектация
1. |
| Литая станина из чугуна Станина прессов литая, что обеспечивает снижение величины упругих деформации при нагрузке и хорошее поглощение вибраций при эксплуатации пресса.
(Входит в стандартную комплектацию)
|
2. |
| Регулировка наклона станины Используется при удалении штампуемых изделий или отходов в просвет между стойками пресса. (Угол наклона до?).
(Входит в стандартную комплектацию) |
3. |
| Механическая кулачковая муфта Механическая муфта это экономичное и надежное решение для применения в стандартных условиях эксплуатации.
(Входит в стандартную комплектацию) |
4. |
| Электродвигатель
(Входит в стандартную комплектацию) |
5. |
| Механическая ножная педаль (Применяется только при установленной механической кулачковой муфты)
(Входит в стандартную комплектацию) |
6. |
| Ручная система смазки
(Входит в стандартную комплектацию) |
7. |
| Подштамповая плита Возможно исполнение под Ваше ТЗ. (Входит в стандартную комплектацию) |
Дополнительные опции
1. |
| Пневматическая муфта-тормоз серии УВ (Россия) Основноена значение заключается в обеспечении вращения и остановке ведомых частей в необходимые моменту согласно технологическим процессам работы станка.
(Оснащается опционально)
|
2. |
| Пневмовыталкиватель Camozzi (Италия) Предназначены для удаления деталей из оформляющей полости пресс-формы.
(Оснащается опционально) |
3. |
| Система автоматической смазки СME (Италия) Cистема смазки упрощает обслуживание узлов, снижает трудоемкость и обеспечивает надежность работы прессов.
(Оснащается опционально) |
4. |
| Фотозащита рабочей зоны ВБ3.64 (Россия) с боковой защитой рабочей зоны Фотобарьеры применяют для обеспечения безопасной работы операторов кузнечно-прессового оборудования. Эти устройства призваны защитить человека от опасного действия механизмов, предотвратить травмы и увечья, и служат для контроля опасных зон около движущихся частей прессов.
(Оснащается опционально) |
5. |
| Контроллер для применения в составе линии OptimusDrive (Россия) Позволяет отследить количество циклов, произведенных за смену. Регулировать режимы работы пресса. Необходим при выборе следующих опций: Фотозащита, Ножная педаль EMAS, Пневмовыталкиватель, Пнефмомуфта. (Оснащается опционально) |
6. |
| Система пневмообдува Производитель OVTO Позволяет удалить с рабочей зоны станка пыль, облой и тд.
(Оснащается опционально) |
7. |
| Электрическая ножная педаль EMAS (Турция) Ножные выключатели надежно защещины металическим кожухом и упором от случайного нажатия. (Оснащается опционально)
|
8. |
| Регулировка хода ползуна Позволяет регулировать усилие пресса и обеспечивает нормальное исполнение технологического режима при изменении типа технологической операции (переход от вырубки к гибке, от вытяжки к пробивке и тд.).
(Оснащается опционально) |
Рис. 1. Станина наклоняемого пресса:
1 – станина; 2 – буксы; 3 – втулка; 4 – болт; 5 – гайка; 6 – направляющая; 7 – стойка;
8 – подштамповая плита; 9 – гайка;
Основные узлы линейки кривошипных прессов серии PK
Стандартная комплектация
1. |
| Литая станина из чугуна Станина прессов литая, что обеспечивает снижение величины упругих деформации при нагрузке и хорошее поглощение вибраций при эксплуатации пресса.
(Входит в стандартную комплектацию)
|
2. |
| Регулировка наклона станины Используется при удалении штампуемых изделий или отходов в просвет между стойками пресса. (Угол наклона до?).
(Входит в стандартную комплектацию) |
3. |
| Механическая кулачковая муфта Механическая муфта это экономичное и надежное решение для применения в стандартных условиях эксплуатации.
(Входит в стандартную комплектацию) |
4. |
| Электродвигатель
(Входит в стандартную комплектацию) |
5. |
| Механическая ножная педаль (Применяется только при установленной механической кулачковой муфты)
(Входит в стандартную комплектацию) |
6. |
| Ручная система смазки
(Входит в стандартную комплектацию) |
7. |
| Подштамповая плита Возможно исполнение под Ваше ТЗ. (Входит в стандартную комплектацию) |
Дополнительные опции
1. |
| Пневматическая муфта-тормоз серии УВ (Россия) Основноена значение заключается в обеспечении вращения и остановке ведомых частей в необходимые моменту согласно технологическим процессам работы станка.
(Оснащается опционально)
|
2. |
| Пневмовыталкиватель Camozzi (Италия) Предназначены для удаления деталей из оформляющей полости пресс-формы.
(Оснащается опционально) |
3. |
| Система автоматической смазки СME (Италия) Cистема смазки упрощает обслуживание узлов, снижает трудоемкость и обеспечивает надежность работы прессов.
(Оснащается опционально) |
4. |
| Фотозащита рабочей зоны ВБ3.64 (Россия) с боковой защитой рабочей зоны Фотобарьеры применяют для обеспечения безопасной работы операторов кузнечно-прессового оборудования. Эти устройства призваны защитить человека от опасного действия механизмов, предотвратить травмы и увечья, и служат для контроля опасных зон около движущихся частей прессов.
(Оснащается опционально) |
5. |
| Контроллер для применения в составе линии OptimusDrive (Россия) Позволяет отследить количество циклов, произведенных за смену. Регулировать режимы работы пресса. Необходим при выборе следующих опций: Фотозащита, Ножная педаль EMAS, Пневмовыталкиватель, Пнефмомуфта. (Оснащается опционально) |
6. |
| Система пневмообдува Производитель OVTO Позволяет удалить с рабочей зоны станка пыль, облой и тд.
(Оснащается опционально) |
7. |
| Электрическая ножная педаль EMAS (Турция) Ножные выключатели надежно защещины металическим кожухом и упором от случайного нажатия. (Оснащается опционально)
|
8. |
| Регулировка хода ползуна Позволяет регулировать усилие пресса и обеспечивает нормальное исполнение технологического режима при изменении типа технологической операции (переход от вырубки к гибке, от вытяжки к пробивке и тд.).
(Оснащается опционально) |
