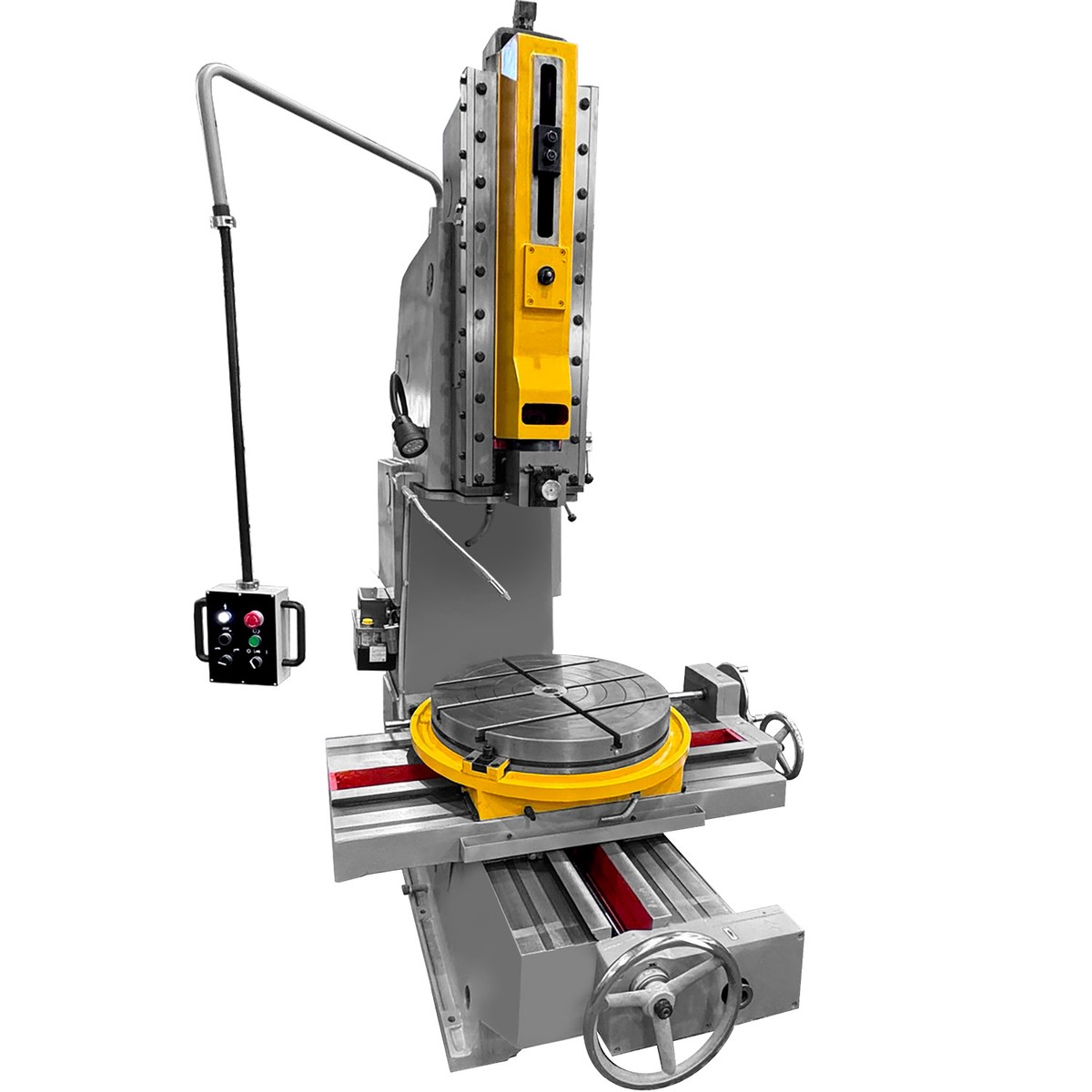

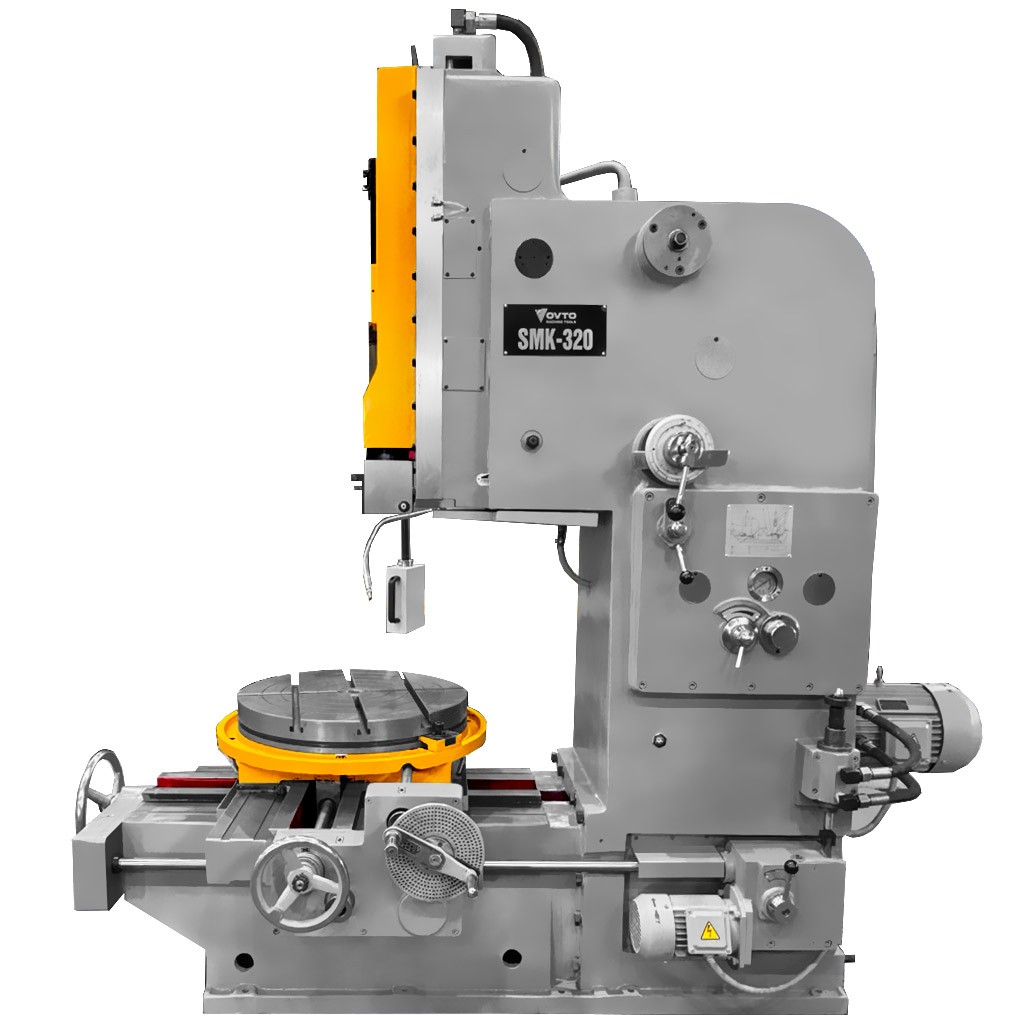

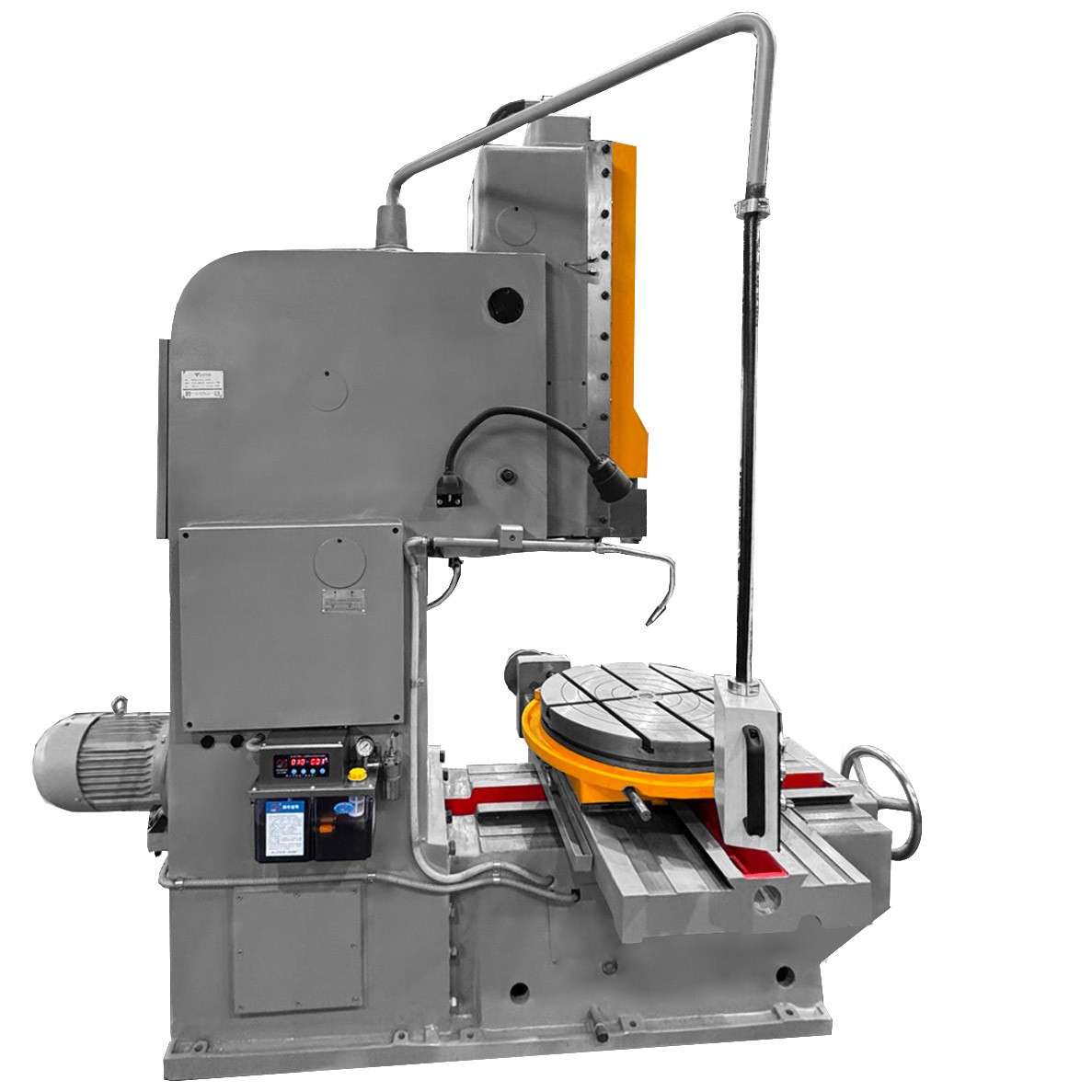

Долбежный станокSMK-320
Станок SMK-320 используется для обработки плоских поверхностей, моделей, нарезки шпоночных пазов и т.д., и подходит для цехов с единичным или мелкосерийным производством.
Основной передающий механизм преобразует вращательное движение коромысла в возвратно-поступательное движение ползуна. Рабочая платформа может перемещаться вертикально, горизонтально и вращаться. Она способна выполнять автоматическую подачу и ручную подачу. В случае поломки подача автоматически останавливается, и срабатывает ограничительная защита.
Данный станок имеет несколько особенностей:
- Запуск и остановка станка осуществляются с помощью электромагнитной муфты, что позволяет централизованно управлять работой станка.
- Станок имеет компактную конструкцию, сбалансированные пропорции, привлекательный внешний вид и удобен в обслуживании.
- Точки смазки смазываются через различные маслопроводы с помощью масляного насоса, регулировка проста и удобна.

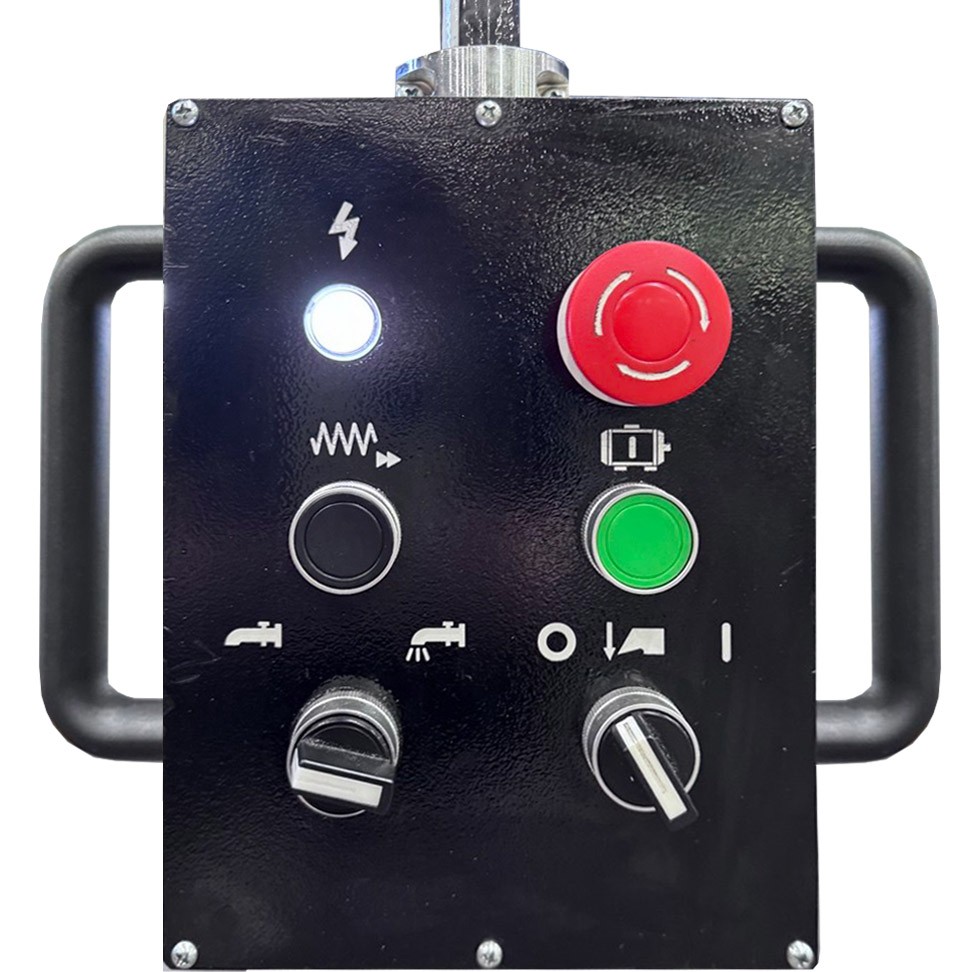

- Электрическое оборудование станка размещено в задней части нижней станины, что делает его безопасным и надежным, так как на верхней станине расположены концентрированные кнопки управления.

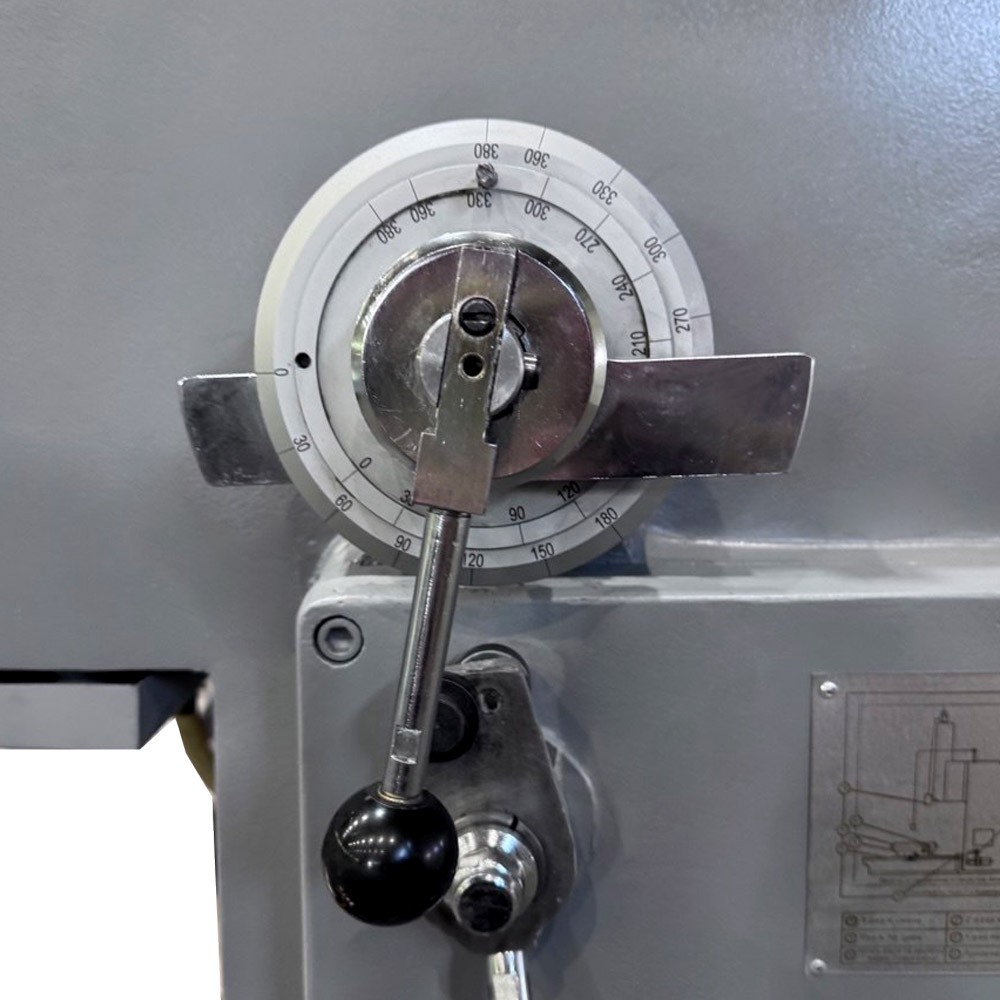

- Механизм индексации используется для градуировки возвратно-поступательного движения, если детали на рабочей платформе обрабатываются в соответствии с заданной градуировкой.
| Рабочий ход долбяка, мм | 125 - 320 |
| Диаметр стола, мм | 630 |
| Наибольшая масса обрабатываемой заготовки, кг | 500 |
| Расстояние от наружной плоскости резцедержателя до станины, мм | 630 |
| Расстояние от наружной поверхности стола до нижней поверхности резцедержателя, мм | 500 |
| Продольный ход стола, мм | 620 |
| Поперечный ход стола, мм | 535 |
| Круговой ход стола, град. | 360 |
| Угол наклона долбяка, ° | 0 - 10 |
| Диапазон продольных и поперечных подач стола на один двойной ход долбяка, мм | 0,054 - 1,24 |
| Диапазон круговых подач стола, ° | 0,035 - 0,805 |
| Наибольшее сечение резца, мм | 40 x 25 |
| Мощность электродвигателя главного привода, кВт | 5,5 |
| Мощность электродвигателя быстрых перемещений, кВт | 0,75 |
| Габариты (ДxШxВ), мм | 2630х1410х2510 |
| Масса, кг | 2910 |
Стандартная комплектация:
1) Станок SMK-320 в сборе;
Установлено на станке:
2) Электрический шкаф управления
3) Смазочный пистолет(маслёнка)
4) Рукоятки
5) Документация:
- Комплект технической документации (паспорт и руководство по эксплуатации);
- Декларация соответствия ТР ТС;
- Паспорта (формуляры) на комплектующее оборудование и КИП.
Дополнительные опции:
- Цифровой отсчет по двум осям (2-осевой DRO)
Стандартная комплектация:
1) Станок SMK-320 в сборе;
Установлено на станке:
2) Электрический шкаф управления
3) Смазочный пистолет(маслёнка)
4) Рукоятки
5) Документация:
- Комплект технической документации (паспорт и руководство по эксплуатации);
- Декларация соответствия ТР ТС;
- Паспорта (формуляры) на комплектующее оборудование и КИП.
Дополнительные опции:
- Цифровой отсчет по двум осям (2-осевой DRO)
Коробка подач осуществляет продольную, поперечную и круговую подачи стола и его ускоренное перемещение.
Вал через шарнирные муфты соединен с коробкой скоростей и через шестерни сообщает вращательное движение валу с набором эксцентричных кулачков, позволяющих осуществлять 12 различных подач. Ролик рычага в контакте с кулачками совершает колебательное движение. Через вал это движение передается зубчатому сектору и через него зубчатому колесу, на котором жестко насажен рычаг, несущий собачку.
Совершая колебательное движение, зубчатое колесо посредством рычага и собачки осуществляет поворот храпового колеса на число зубьев, зависящих от эксцентриситета кулачка, с которым находится в контакте ролик рычага. От храпового колеса движение передается через реверсивный механизм зубчатому колесу и через предохранительную муфту на вал подачи. Величина подачи устанавливается по нониусу лимба. Выключают подачу эксцентриком.
Ускоренное перемещение осуществляется от отдельного электродвигателя через шкив и обгонную муфту. Реверсирование перемещения стола производится включением кулачковой муфты на валу с шестернями.
Коробка подач осуществляет продольную, поперечную и круговую подачи стола и его ускоренное перемещение.
Вал через шарнирные муфты соединен с коробкой скоростей и через шестерни сообщает вращательное движение валу с набором эксцентричных кулачков, позволяющих осуществлять 12 различных подач. Ролик рычага в контакте с кулачками совершает колебательное движение. Через вал это движение передается зубчатому сектору и через него зубчатому колесу, на котором жестко насажен рычаг, несущий собачку.
Совершая колебательное движение, зубчатое колесо посредством рычага и собачки осуществляет поворот храпового колеса на число зубьев, зависящих от эксцентриситета кулачка, с которым находится в контакте ролик рычага. От храпового колеса движение передается через реверсивный механизм зубчатому колесу и через предохранительную муфту на вал подачи. Величина подачи устанавливается по нониусу лимба. Выключают подачу эксцентриком.
Ускоренное перемещение осуществляется от отдельного электродвигателя через шкив и обгонную муфту. Реверсирование перемещения стола производится включением кулачковой муфты на валу с шестернями.
