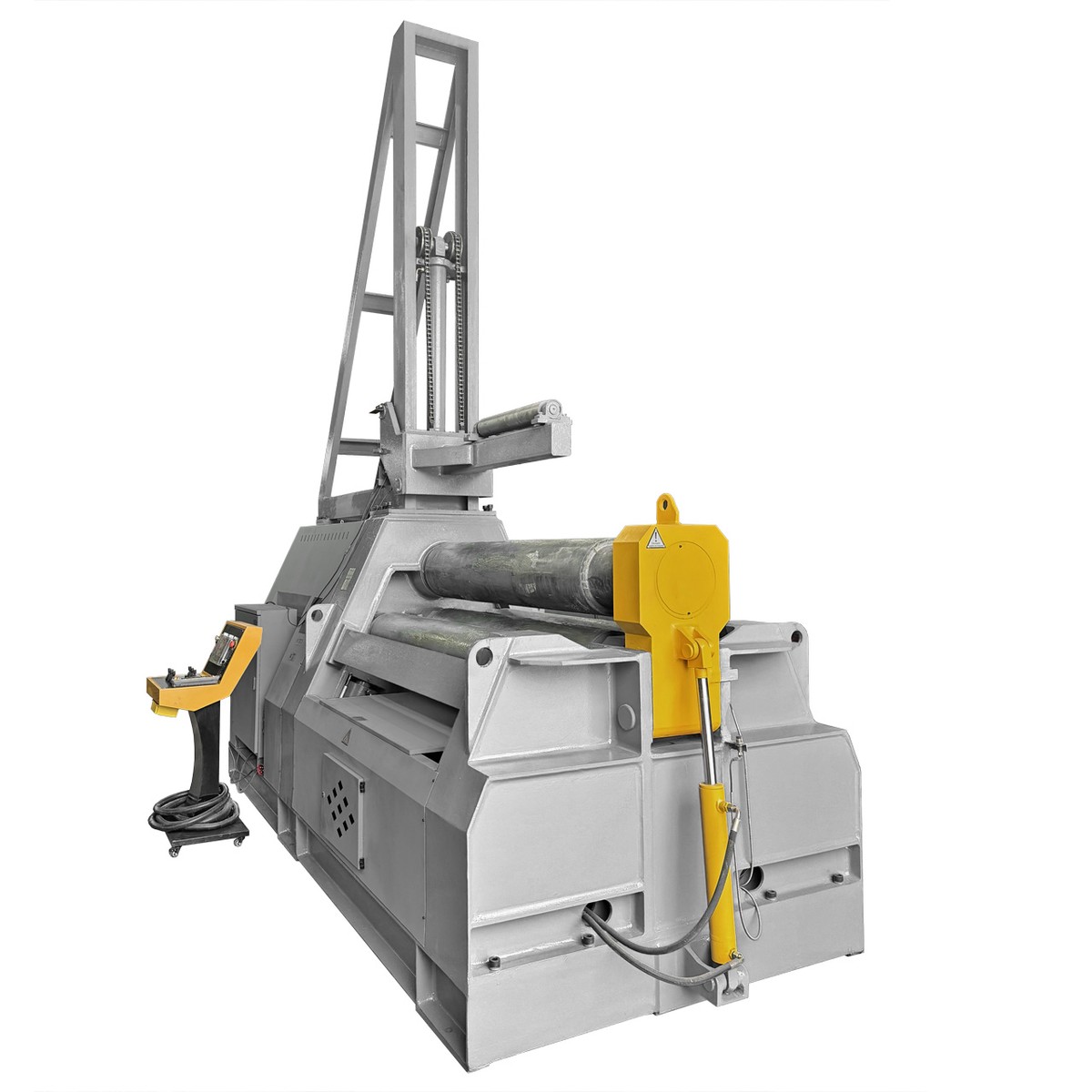

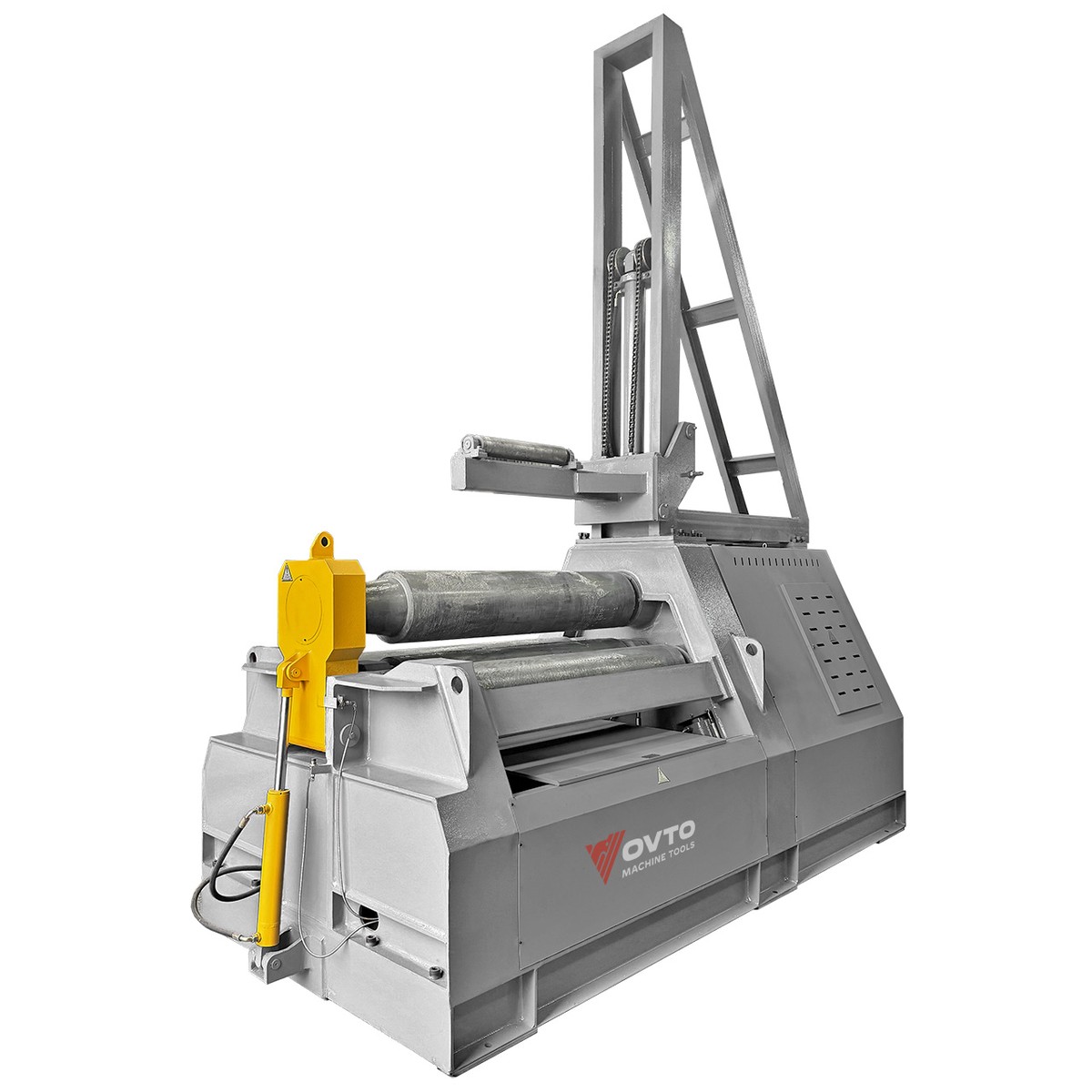

Вальцы гидравлические GBM-2429M-02 общий вид

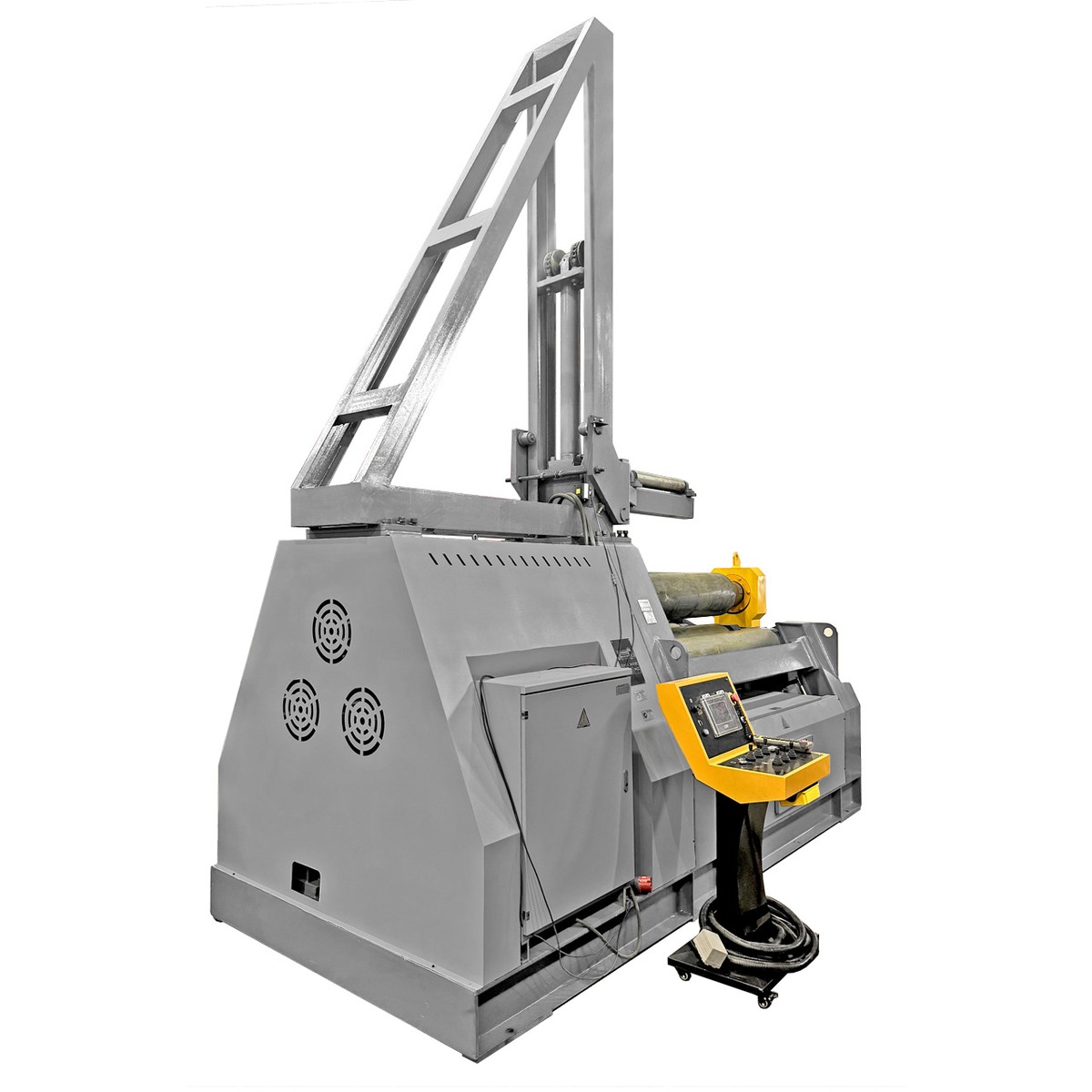

Вальцы гидравлические GBM-2429M-02 вид спереди

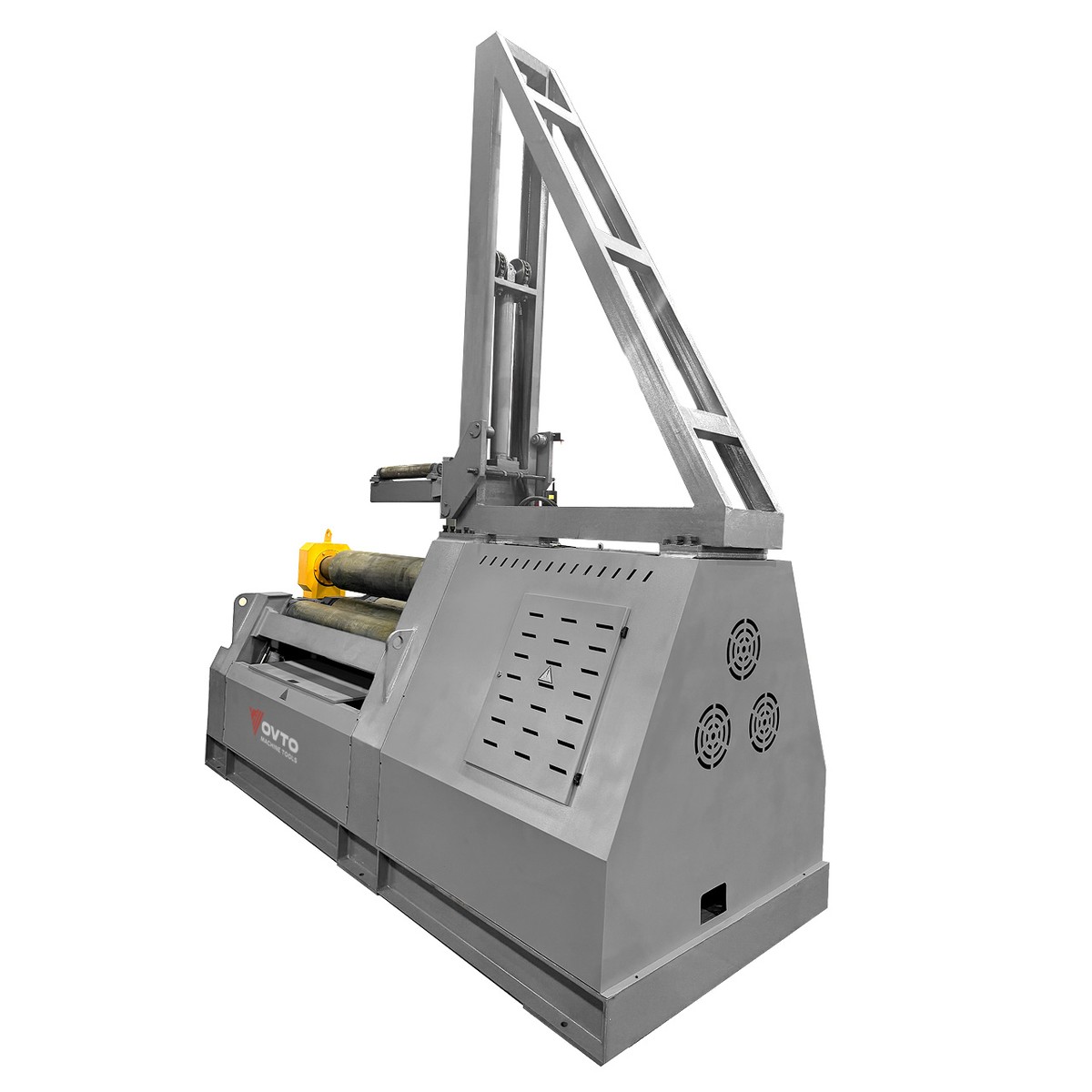

Вальцы гидравлические GBM-2429M-02 вид справа
Вальцы гидравлические GBM-2429M-02 вид справа

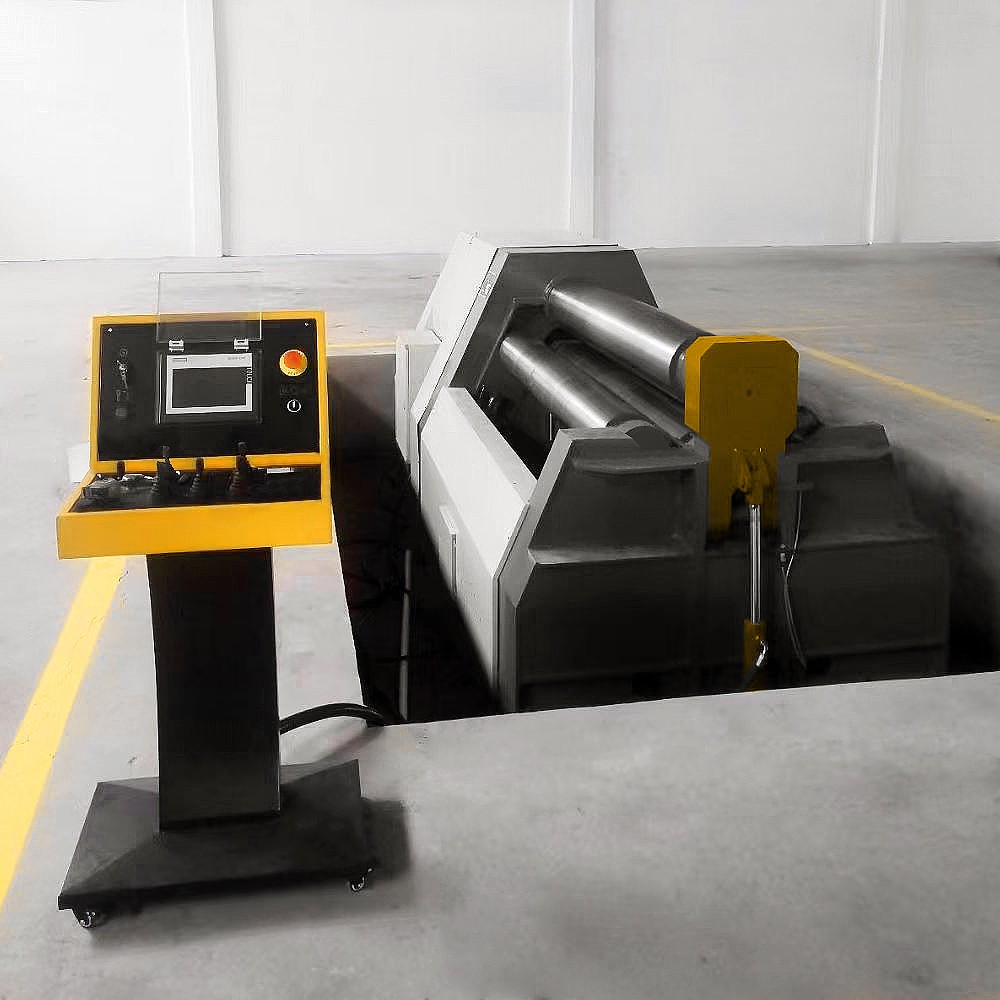

Вариант установки
Вальцы гидравлические GBM-2429M-02 общий вид
Вальцы гидравлические GBM-2429M-02 вид спереди
Вальцы гидравлические GBM-2429M-02 вид справа
Вальцы гидравлические GBM-2429M-02 вид справа
Вариант установки

GBM-2429M-02

OVTO1052980


цена по запросу

Четырехвалковые гидравлические вальцы GBM-2429M-02 представляет собой специализированное оборудование, разработанное для гибки листового металла.. Благодаря функции предварительной гибки кромки листа, они позволяют за одну установку формировать цилиндрические обечайки без повторной прокатки.

Особенности:

  • Функция предварительной гибки позволяет формировать цилиндрическую обечайку в заданную форму за один цикл.
  • Основной приводной валок – верхний, а движение нижнего и боковых валков вверх-вниз контролируется гидравлическим приводом.
  • Автоматическое выравнивание валков обеспечивает равномерное давление и точность гибки.
  • Высокая точность синхронизации (± 0,2 мм) для стабильного результата.
  • Гидравлический привод откидной опоры облегчает обработку крупных заготовок.
  • Балансировочное оборудование на верхнем конце валка улучшает захват прокатываемых цилиндров.
  • Подвижный независимый операционный стол для удобства управления и перемещения.
  • Система отображения параметров на экране обеспечивает точный контроль всех этапов гибки.

Четырехвалковая гидравлическая машина GBM2429M-02 — это сочетание высокой точности, автоматизированного управления и удобства эксплуатации, что делает их оптимальным выбором для профессиональной обработки листового металла.

Наибольшая толщина изгибаемого листа, мм90
Наибольшая толщина изгибаемого листа при подгибке, мм75
Макс. ширина изгибаемого листа, мм3000
Предел текучести материала, Н/мм²245
Диаметр верхнего валка, мм820
Скорость работы, м/мин4
Мощность двигателя главного привода, кВт90
Габариты (ДxШxВ), мм7600x3600x3800

Стандартная комплектация

  • Машина листогибочная четырехвалковая гидравлическая GBM-2429M-02 в сборе

На машине установлено:

  • Электрошкаф управления

Упаковано отдельно:

  • Выносной пульт управления
  • Гидроагрегат
  • Комплект ЗИП

Документация:

  • Паспорт
  • Руководство по эксплуатации
  • Комплект документации на приобретенное оборудование

Дополнительные опции:

  • Приемный стол
  • Подающий стол
  • Система управления на базе ПЛК и пульт управления с сенсорным экраном

Стандартная комплектация

  • Машина листогибочная четырехвалковая гидравлическая GBM-2429M-02 в сборе

На машине установлено:

  • Электрошкаф управления

Упаковано отдельно:

  • Выносной пульт управления
  • Гидроагрегат
  • Комплект ЗИП

Документация:

  • Паспорт
  • Руководство по эксплуатации
  • Комплект документации на приобретенное оборудование

Дополнительные опции:

  • Приемный стол
  • Подающий стол
  • Система управления на базе ПЛК и пульт управления с сенсорным экраном

СОСТАВ МАШИНЫ

Четырехвалковая листогибочная машина GBM-2429M-02 разработана и произведена по передовой немецкой технологии.

Основная конструкция четырехвалковой машины состоит из станины, рабочих валков (один верхний, один нижний и два боковых валка), гидравлической станции.

Машина в целом имеет прочную и жесткую конструкцию: основные силовые соединения выполнены из шпонок и штифтов. Благодаря такому соединению ее легко установить и отремонтировать.

Станина и основание

Станина вальцов разделена на две части, каждая из которых состоит из высокой и низкой стоек. Основание изготовлено из швеллерной стали. Станина и основание имеют сварную конструкцию и подвергаются отжигу для устранения внутренних напряжений и поверхностных повреждений. Конструкция обладает достаточной прочностью и жесткостью для обеспечения нормальной работы при полной нагрузке.

В средней части станины с обеих сторон установлено посадочное место для роликоподшипников, а посадочное место для боковых роликоподшипников интегрировано с боковым роликовым цилиндром. Стойки вместе с масляными цилиндрами, рабочими валками и остальным оборудование устанавливается на общее сварочное основание.

Процесс обработки станины: дробеструйная обработка стальных пластин → резка с ЧПУ → обработка деталей фаской → сварка → общий отжиг → расточная обработка с ЧПУ.

Верхний валок

Верхний валок является активным и приводится в движение внутренним пятизвездочным гидравлическим двигателем шатунного типа через планетарный редуктор, который обеспечивает его вращение во время работы. Верхний валок имеет точное позиционирование при гибке и подгибке заготовок.

Боковые и нижний валки

Подъем нижнего валка и движение боковых валков осуществляется масляными цилиндрами, подшипники на обоих концах валков опираются на сферические роликоподшипники. Датчик перемещения контролирует синхронизацию подъема и управляется с компьютера.

Рабочие валки является ключевой рабочей частью листогибочной машины. Они изготовлены из стали 42CrMo, которая закаляется после черновой обработки, ее твердость составляет HB270~300. Процесс обработки валков следующий: ковка → термообработка → черновое точение → закалка и отпуск → тонкое точение → обработка поверхности закалкой → тонкое шлифование.

Механизм поддержки обечайки

Предназначен для поддержки заготовки с внутренней стороны на этапе раскатывания.

Верхний кронштейн - подвижный. Размер кронштейна может быть определен  в зависимости от потребностей производства. Может подниматься и опускаться с целью поддержки внутренней стороны цилиндра на этапе раскатывания. Верхний кронштейн приводится в движение гидравлическим цилиндром и регулируется системой управления.

Перед использованием вальцов механизм поддержки обечайки должен быть зафиксирован крепежным устройством к основанию машины.

Левая и правая боковые опорные системы

Боковые опоры используется для поддержки обеих сторон обечайки большого диаметра,  чтобы предотвратить провисание стального листа под действием собственного веса  в  процессе гибки. Снабжены гидравлическим приводом. С обеих  сторон  гидравлической  опоры расположено несколько рядов роликов, и каждая сторона может быть использована в два этапа для лучшей поддержки цилиндрической заготовки. Для использования на дорожках качения гидравлическая опора со стороны подачи снабжена осевым гидравлическим толкателем.

Откидная опора

Предназначена для опрокидывания и извлечения заготовки, ее работа обеспечивается одним гидравлическим цилиндром.

Гидравлическая система

Гидравлическая система включает гидроагрегат, семь масляных цилиндров  (четыре  цилиндра  перемещения боковых валков, два цилиндра подъема нижнего валка и один  цилиндр откидной опоры).

Гидроагрегат - приводит в действие рабочие валки, откидную опору, механизм поддержки обечайки и боковые опорные системы.

Электрооборудование

К электрооборудованию относятся электродвигатели, выносной пульт управления и электрошкаф управления. Электрошкаф - основной элемент электротехнического оборудования, используемый для управления и защиты электрических систем. В нем сосредоточены различные коммутационные, регулирующие и защитные элементы, необходимые для надежного и безопасного функционирования машины.

Органы управления

К органам управления относятся выносной пульт и педаль управления.
Управление машиной простое и интуитивно понятное.

Система управления с ЧПУ (опция)

Опционально в систему управления могут быть включены цветной сенсорный дисплей Siemens с диагональю 7 дюймов и интеллектуальный ПЛК Siemens intelligent PLC, обладающий высокой производительностью, длительным сроком службы, сейсмостойкостью и стабильностью. Наличие ПЛК позволяет не только управлять машиной, но и использовать системы автоматической регулировки и защиты, а так же объединить оборудование в автоматизированную производственную линию с манипулятором.

Новое программное обеспечение Siemens control system содержит программу  автоматического процесса гибки, которая позволяет сохранять, вызывать и запускать данные одним нажатием кнопки. В автоматическом режиме может осуществлять гибку цилиндрических заготовок и заготовок специальной формы, таких как квадрат, овал, треугольник и другие. Позволяет использовать машину для массового производства и автоматических линий.

Система управления оснащена высокоточным датчиком абсолютного перемещения, обеспечивающим точность позиционирования и осуществляющим контроль положения каждого валка даже в случае отключения питания. Использует технологию автоматического электронного выравнивания EPS для автоматической регулировки положения валков. Обеспечивает идеальную параллельность рабочих роликов при любой рабочей нагрузке. Минимальная погрешность выравнивания составляет ±0,2 мм.

ПОРЯДОК РАБОТЫ

Технологический процесс гибки с четырьмя валками:

A = Валок для подгибки (левый валок), B = правый валок, C = нижний валок, D = верхний валок

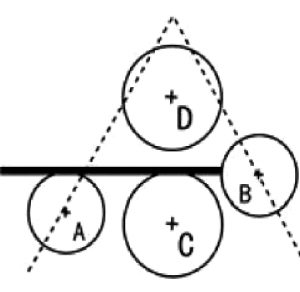

Шаг 1:

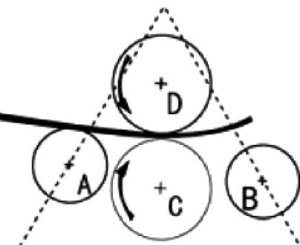

Технологический процесс гибки на GBM-2429M-02 - Шаг

Боковой валок В поднимается, и верхняя часть листа выравнивается.

Шаг 2:

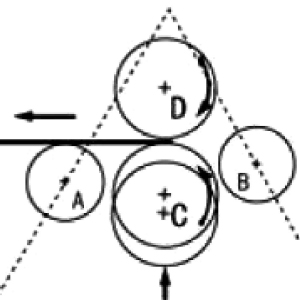

Технологический процесс гибки на GBM-2429M-02 - Шаг 2

Нижний валок С поднимается и верхний и нижний валки
зажимают лист.

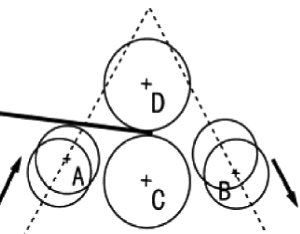

Шаг 3:

Технологический процесс гибки на GBM-2429M-02 - Шаг 3

Боковой валок A поднимается, а боковой
валок B опускается.

Шаг 4:

Технологический процесс гибки на GBM-2429M-02 - Шаг 4

Верхний и нижний валки зажимают лист и вращаясь подгибают его, прежде чем продолжить.

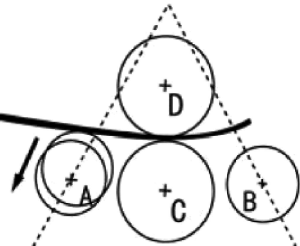

Шаг 5:

Технологический процесс гибки на GBM-2429M-02 - Шаг 5

Боковой валок A опускается.


Шаг 6:

Технологический процесс гибки на GBM-2429M-02 - Шаг 6

Боковой валок В поднимается, верхний и нижний валки зажимают лист и вращаясь осуществляют его гибку.

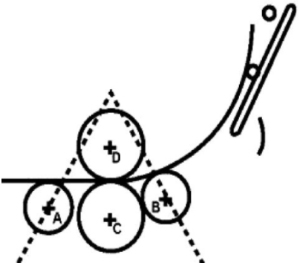

Шаг 7:

Поднимается боковая опора для поддержки заготовки.

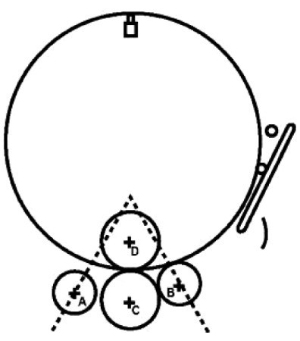

Шаг 8:

Технологический процесс гибки на GBM-2429M-02 - Шаг 8

Далее лист поступает на верхний  механизм поддержки
обечайки.

Технологический процесс гибки на GBM-2429M-02 - Результат

Процесс гибки завершен.
