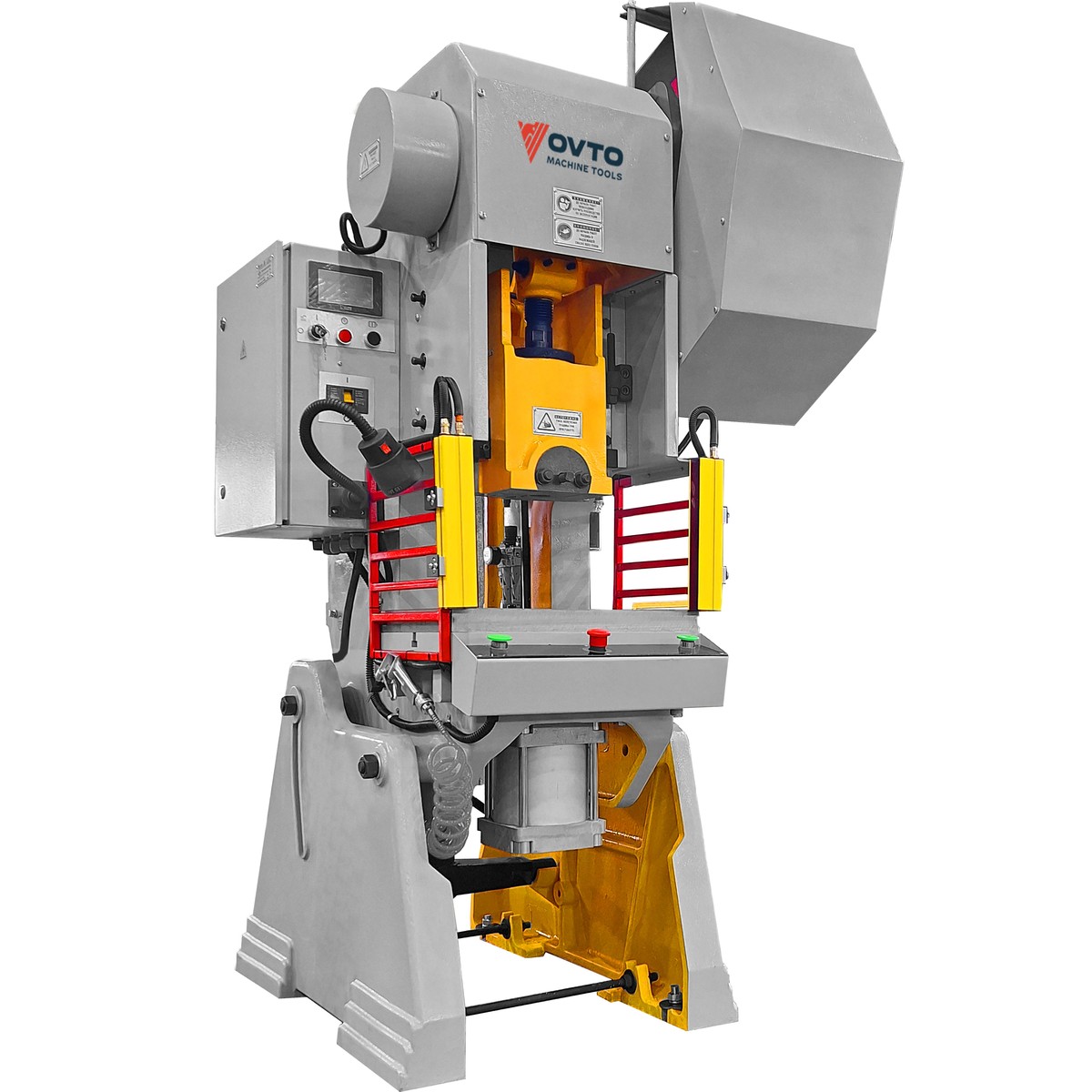

Однокривошипный механический пресс серии PK23 предназначен для выполнения различных операций холодной штамповки, таких как пробивка, вырубка, формовка и гибка.
Особенности:
- Механическая кулачковая муфта-тормоз с простой и надежной конструкцией обеспечивает эффективную и безопасную работу.
- Горизонтально расположенный коленчатый вал и чугунная станина эффективно поглощают вибрации, повышая устойчивость станка.
- Автоматическая система смазки продлевает срок службы оборудования, снижая потребность в обслуживании.
- С-образная открытая конструкция станины обеспечивает удобный доступ к рабочему столу с трех сторон, упрощая погрузку и разгрузку изделий, а также позволяя механизировать производственный процесс.
Пресс PK23 сочетает в себе надежность, удобство эксплуатации и долговечность, что делает его оптимальным решением для производственных задач.
| Номинальное усилие пресса, кН | 350 |
| Ход при номинальном усилии, мм | 5 |
| Ход ползуна, мм | 100 |
| Число ходов в минуту | 53 |
| Открытая высота, мм | 180 |
| Регулировка открытой высоты, мм | 75 |
| Вылет, мм | 200 |
| Подштамповая плита, мм | 380x610 |
| Толщина подштамповой плиты, мм | 70 |
| Размеры отверстия в подштамповой плите (∅ х спереди-назад х слева-направо), мм | ∅180x130x290 |
| Размеры ползуна, мм | 210x250 |
| Размер отверстия под хвостик, мм | ∅40x60 |
| Максимальный угол наклона станины, мм | 25° |
| Расстояние между колоннами, мм | 300 |
| Мощность двигателя, кВт | 3 |
| Габариты (ДxШxВ), мм | 1490x1000x2200 |
| Масса, кг | 2440 |
Однокривошипный механический пресс серии PK23 предназначен для выполнения различных операций холодной штамповки, таких как пробивка, вырубка, формовка и гибка.
Особенности:
- Механическая кулачковая муфта-тормоз с простой и надежной конструкцией обеспечивает эффективную и безопасную работу.
- Горизонтально расположенный коленчатый вал и чугунная станина эффективно поглощают вибрации, повышая устойчивость станка.
- Автоматическая система смазки продлевает срок службы оборудования, снижая потребность в обслуживании.
- С-образная открытая конструкция станины обеспечивает удобный доступ к рабочему столу с трех сторон, упрощая погрузку и разгрузку изделий, а также позволяя механизировать производственный процесс.
Пресс PK23 сочетает в себе надежность, удобство эксплуатации и долговечность, что делает его оптимальным решением для производственных задач.
Однокривошипный механический пресс серии PK23 предназначен для выполнения различных операций холодной штамповки, таких как пробивка, вырубка, формовка и гибка.
Особенности:
- Механическая кулачковая муфта-тормоз с простой и надежной конструкцией обеспечивает эффективную и безопасную работу.
- Горизонтально расположенный коленчатый вал и чугунная станина эффективно поглощают вибрации, повышая устойчивость станка.
- Автоматическая система смазки продлевает срок службы оборудования, снижая потребность в обслуживании.
- С-образная открытая конструкция станины обеспечивает удобный доступ к рабочему столу с трех сторон, упрощая погрузку и разгрузку изделий, а также позволяя механизировать производственный процесс.
Пресс PK23 сочетает в себе надежность, удобство эксплуатации и долговечность, что делает его оптимальным решением для производственных задач.
Рис. 1. Станина наклоняемого пресса:
1 – станина; 2 – буксы; 3 – втулка; 4 – болт; 5 – гайка; 6 – направляющая; 7 – стойка;
8 – подштамповая плита; 9 – гайка;
Основные узлы линейки кривошипных прессов серии PK
Стандартная комплектация
1. |
| Литая станина из чугуна Станина прессов литая, что обеспечивает снижение величины упругих деформации при нагрузке и хорошее поглощение вибраций при эксплуатации пресса.
(Входит в стандартную комплектацию)
|
2. |
| Регулировка наклона станины Используется при удалении штампуемых изделий или отходов в просвет между стойками пресса. (Угол наклона до?).
(Входит в стандартную комплектацию) |
3. |
| Механическая кулачковая муфта Механическая муфта это экономичное и надежное решение для применения в стандартных условиях эксплуатации.
(Входит в стандартную комплектацию) |
4. |
| Электродвигатель
(Входит в стандартную комплектацию) |
5. |
| Механическая ножная педаль (Применяется только при установленной механической кулачковой муфты)
(Входит в стандартную комплектацию) |
6. |
| Ручная система смазки
(Входит в стандартную комплектацию) |
7. |
| Подштамповая плита Возможно исполнение под Ваше ТЗ. (Входит в стандартную комплектацию) |
Дополнительные опции
1. |
| Пневматическая муфта-тормоз серии УВ (Россия) Основноена значение заключается в обеспечении вращения и остановке ведомых частей в необходимые моменту согласно технологическим процессам работы станка.
(Оснащается опционально)
|
2. |
| Пневмовыталкиватель Camozzi (Италия) Предназначены для удаления деталей из оформляющей полости пресс-формы.
(Оснащается опционально) |
3. |
| Система автоматической смазки СME (Италия) Cистема смазки упрощает обслуживание узлов, снижает трудоемкость и обеспечивает надежность работы прессов.
(Оснащается опционально) |
4. |
| Фотозащита рабочей зоны ВБ3.64 (Россия) с боковой защитой рабочей зоны Фотобарьеры применяют для обеспечения безопасной работы операторов кузнечно-прессового оборудования. Эти устройства призваны защитить человека от опасного действия механизмов, предотвратить травмы и увечья, и служат для контроля опасных зон около движущихся частей прессов.
(Оснащается опционально) |
5. |
| Контроллер для применения в составе линии OptimusDrive (Россия) Позволяет отследить количество циклов, произведенных за смену. Регулировать режимы работы пресса. Необходим при выборе следующих опций: Фотозащита, Ножная педаль EMAS, Пневмовыталкиватель, Пнефмомуфта. (Оснащается опционально) |
6. |
| Система пневмообдува Производитель OVTO Позволяет удалить с рабочей зоны станка пыль, облой и тд.
(Оснащается опционально) |
7. |
| Электрическая ножная педаль EMAS (Турция) Ножные выключатели надежно защещины металическим кожухом и упором от случайного нажатия. (Оснащается опционально)
|
8. |
| Регулировка хода ползуна Позволяет регулировать усилие пресса и обеспечивает нормальное исполнение технологического режима при изменении типа технологической операции (переход от вырубки к гибке, от вытяжки к пробивке и тд.).
(Оснащается опционально) |
