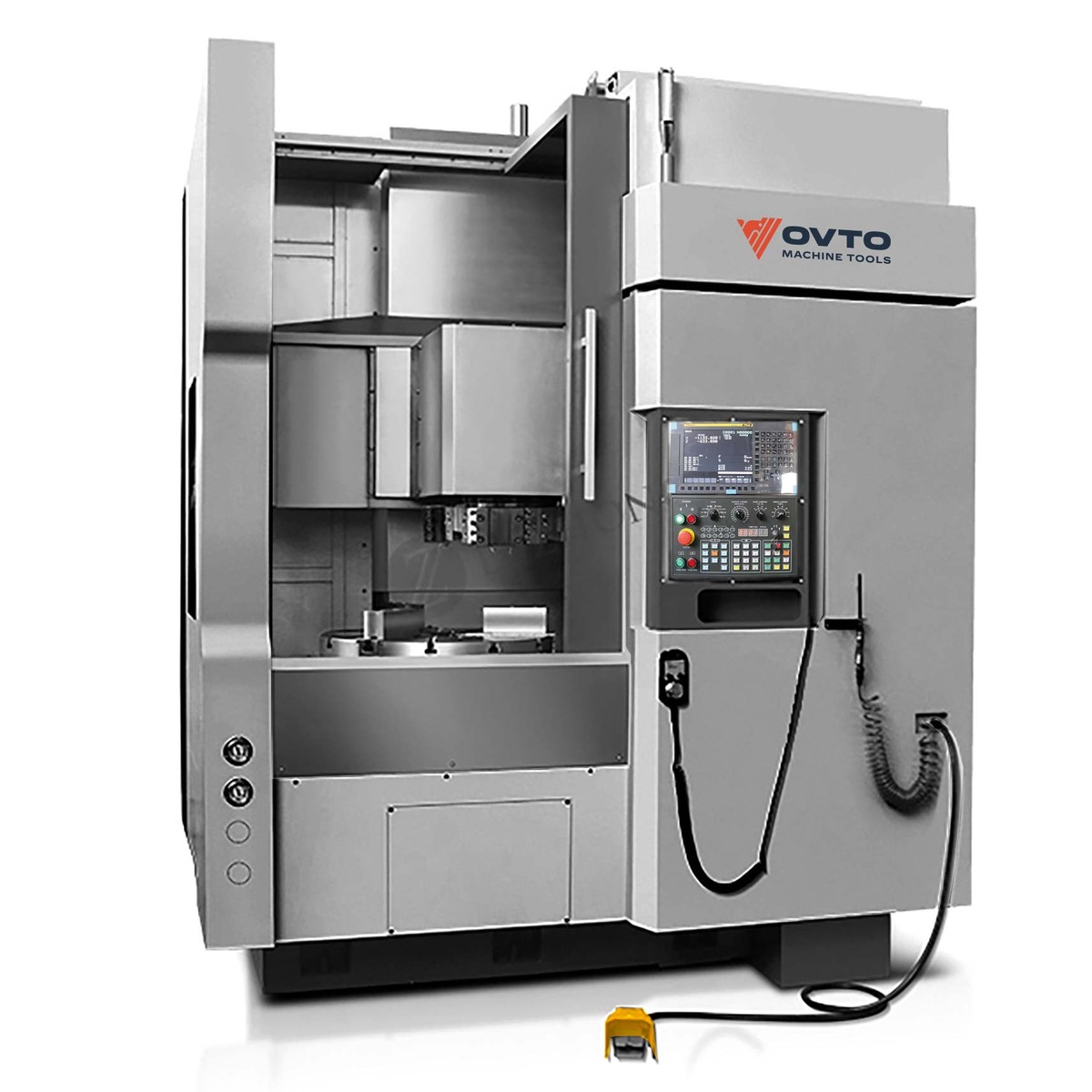

Вертикальный токарный станок с ЧПУ серии VTC представляет собой автоматический станок с ЧПУ для обработки внутренних и внешних цилиндрических поверхностей деталей, конической поверхности, торцевой поверхности, обработки канавок и снятия фасок. Особенно подходит для тормозных ступиц, барабанов, дисков сцепления и маховиков.
Основные конструктивные особенности:
- Станок представляет собой одностоечную конструкцию с вертикальными направляющими. Колонна и станина изготовлены из высококачественного серого чугуна.
- Шпиндель станка оснащен высокоточным двухрядным цилиндрическим роликоподшипником, двунаправленным упорным радиально-упорным шарикоподшипником и двухрядным цилиндрическим роликоподшипником. Конфигурационная конструкция имеет наибольшую несущую способность, выдерживает большие силы резания и подачи, имеет высокую радиальную и осевую жесткость, а также высокую точность вращения.
- Серводвигатели осей X и Z напрямую приводят в движение прецизионные ШВП через гибкую муфту, что позволяет минимизировать люфт и обеспечить высокую точность позиционирования. Конфигурация подъема по оси Z уравновешивает вес, конструкция проста и надежна, а процент отказов низок.
- Оси X и Z оснащены усовершенствованным централизованным автоматическим смазочным устройством, автоматической прерывистой смазкой по времени, работа стабильна и надежна.
Макс. диаметр вращения, мм | 650 |
Макс. диаметр точения, мм | 550 |
Тип шпинделя | A2-8 |
Диаметр шпинделя | 130 |
Скорость вращения шпинделя, об/мин | 50-1500 |
Размер инструмента, мм | 25/40 |
Ход по оси X, мм | -375 |
Ход по оси Z, мм | 600 |
Расстояние от низа револьверной головки до верха патрона, мм | 0-600 |
Быстрый ход по оси X, мм/мин | 15 |
Быстрый ход по оси Z, мм/мин | 15 |
Скорость подачи резания, мм/мин | 0.1-5000 |
Мощность главного двигателя, кВт | 15/18.5-190 |
Габариты (ДxШxВ), мм | 2150x2180x2850 |
Масса, кг | 6300 |
