OVTO 00365


цена по запросу

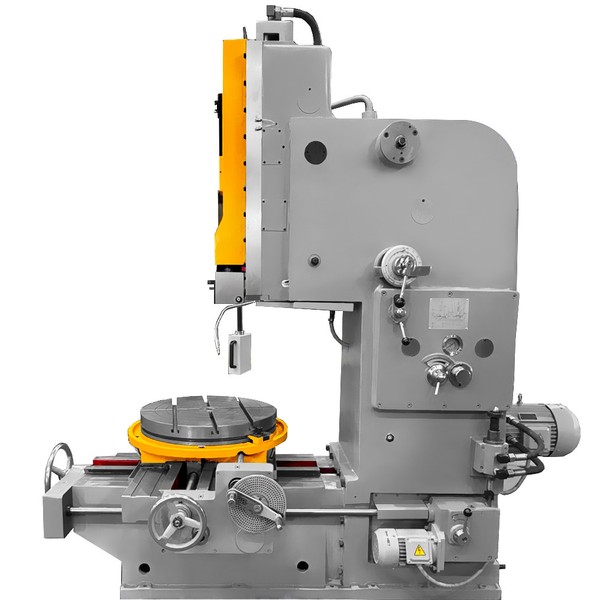

Долбежный станок OVTO SMK-500

Станок SMK-500 используется для обработки плоских поверхностей, моделей, нарезки шпоночных пазов и т.д., и подходит для цехов с единичным или мелкосерийным производством.

Основной передающий механизм преобразует вращательное движение коромысла в возвратно-поступательное движение ползуна. Рабочая платформа может перемещаться вертикально, горизонтально и вращаться. Она способна выполнять автоматическую подачу и ручную подачу. В случае поломки подача автоматически останавливается, и срабатывает ограничительная защита.

Данный станок имеет несколько особенностей:

  • Запуск и остановка станка осуществляются с помощью электромагнитной муфты, что позволяет централизованно управлять работой станка.
  • Станок имеет компактную конструкцию, сбалансированные пропорции, привлекательный внешний вид и удобен в обслуживании.
  • Точки смазки смазываются через различные маслопроводы с помощью масляного насоса, регулировка проста и удобна.
  • Электрическое оборудование станка размещено в задней части нижней станины, что делает его безопасным и надежным, так как на верхней станине расположены концентрированные кнопки управления.
  • Механизм индексации используется для градуировки возвратно-поступательного движения, если детали на рабочей платформе обрабатываются в соответствии с заданной градуировкой.
Рабочий ход долбяка, мм500
Диаметр стола, мм125
Наибольшая масса обрабатываемой заготовки, кг2000
Расстояние от наружной плоскости резцедержателя до станины, мм1000
Расстояние от наружной поверхности стола до нижней поверхности резцедержателя, мм740
Продольный ход стола, мм900
Поперечный ход стола, мм820
Круговой ход стола, град.360
Угол наклона долбяка, °0 - 10
Диапазон продольных и поперечных подач стола на один двойной ход долбяка, мм0 - 1,36
Диапазон круговых подач стола, °0 - 1,25
Мощность электродвигателя главного привода, кВт11
Мощность электродвигателя быстрых перемещений, кВт1,5
Мощность насоса СОЖ, кВт0,04
Габариты (ДxШxВ), мм3820x2140x4160
Масса, кг10980

Стандартная комплектация:

  • Станок с гидравлическим приводом в сборе;
  • Пульт управления;
  • Руководство по эксплуатации;
  • Декларация соответствия ТР ТС.
