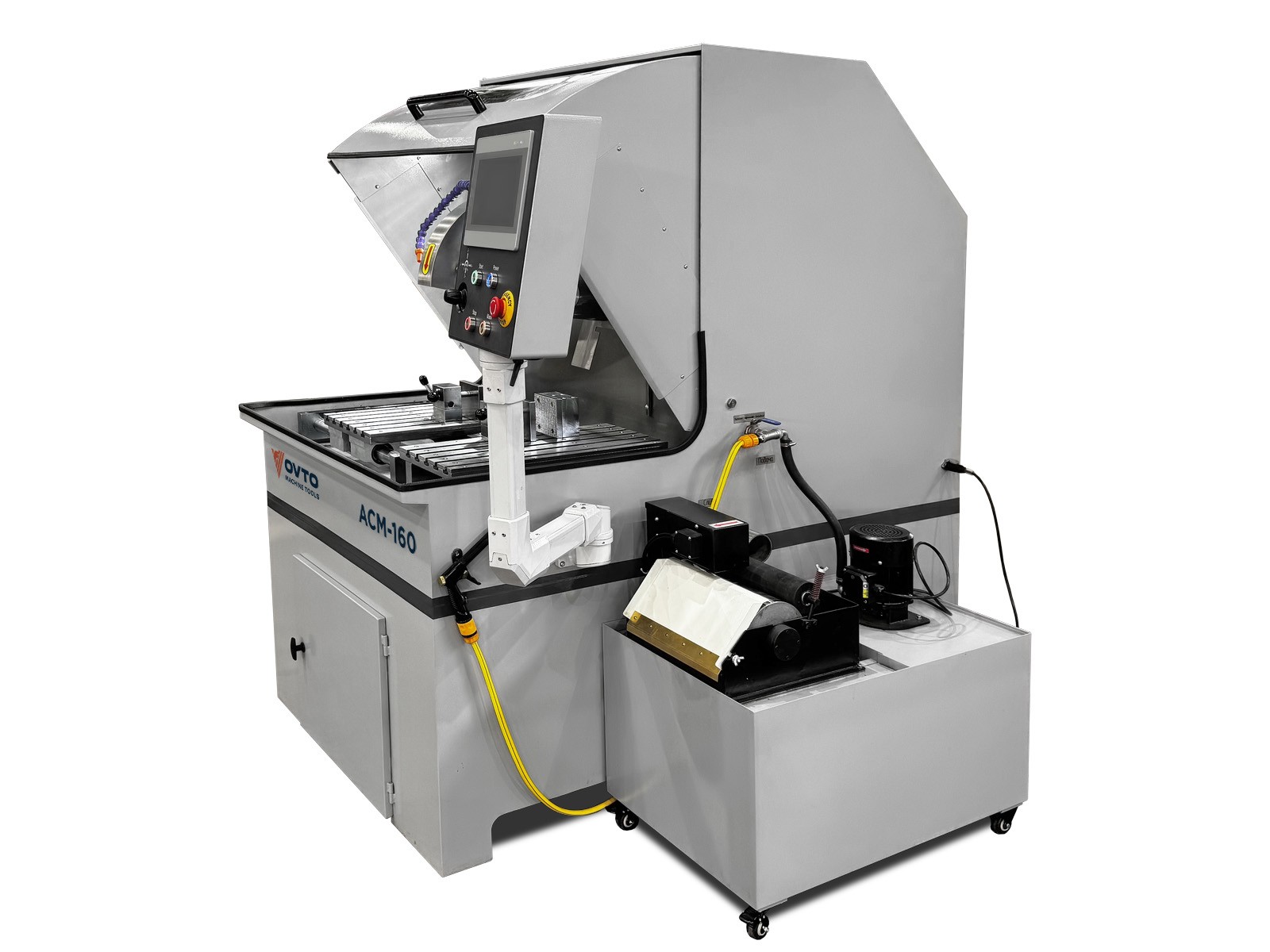

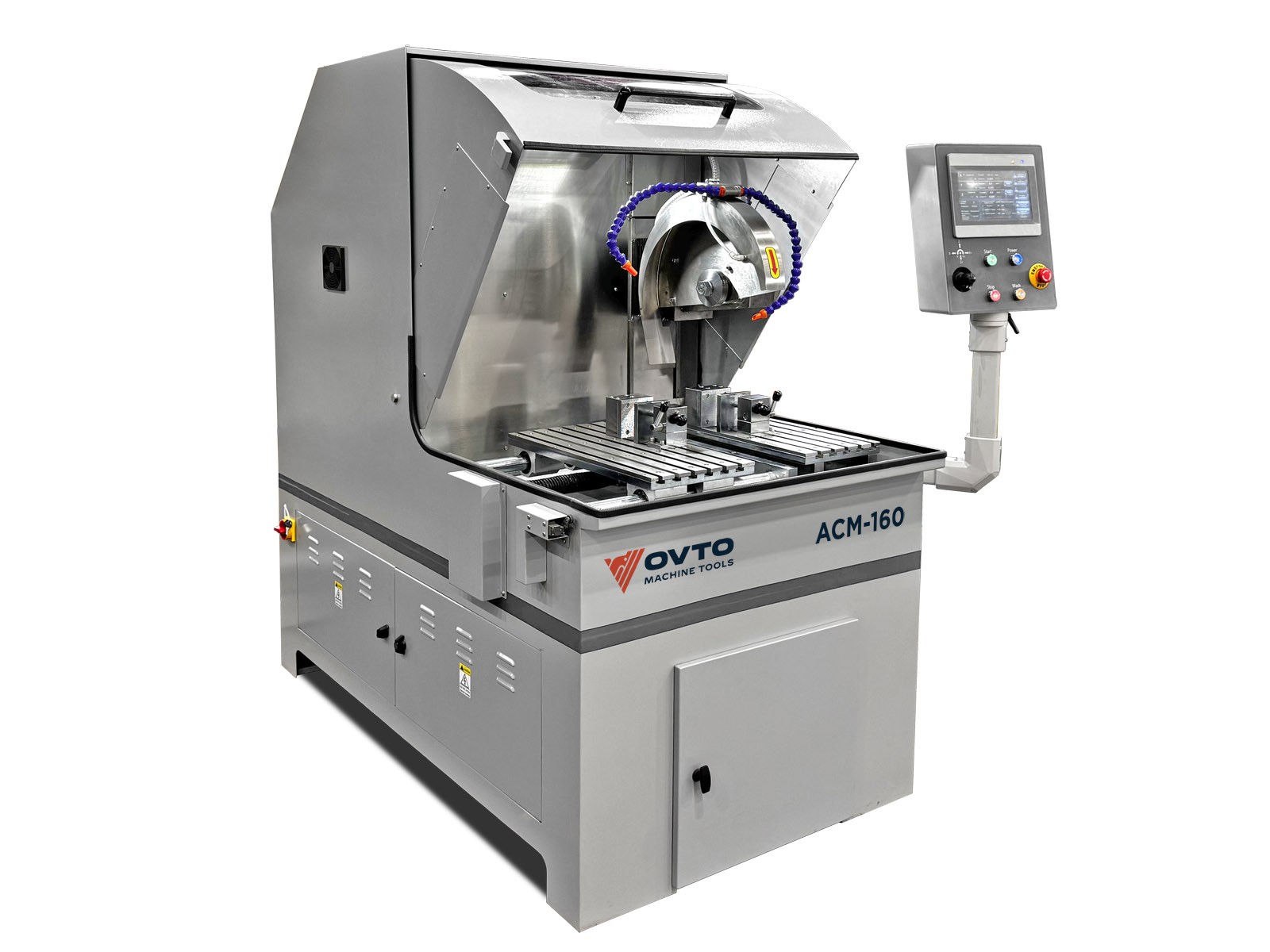

Абразивно-отрезной станок OVTO ACM-160 с кабинетной защитой
Промышленный отрезной станок OVTO ACM-160 предназначен для резки заготовок из металлических и неметаллических материалов Станок отлично подходит для производственных задач благодаря стабильности хода, низкому уровню шума, простоте управления и высокому классу защиты оператора.
Основные системы станка
Система управления — на базе промышленного программируемого логического контроллера (ПЛК) с сенсорной панелью. Интерфейс интуитивно понятен, позволяет легко задавать параметры реза;
Привод вращения шпинделя реализован с применением частотно-регулируемого электродвигателя; Сервоприводы подачи обеспечивают сверхточное и стабильное перемещение по осям;
Система подачи и фиксации — большой стол и зажимные приспособления надёжно удерживают заготовки любой формы, в том числе сложного профиля;
Система охлаждения и очистки — высокопроизводительный насос подаёт СОЖ, предотвращая перегрев и прижоги. Бак оснащён магнитным сепаратором и фильтрацией для удаления стружки и абразивных частиц.
Конструктивные особенности

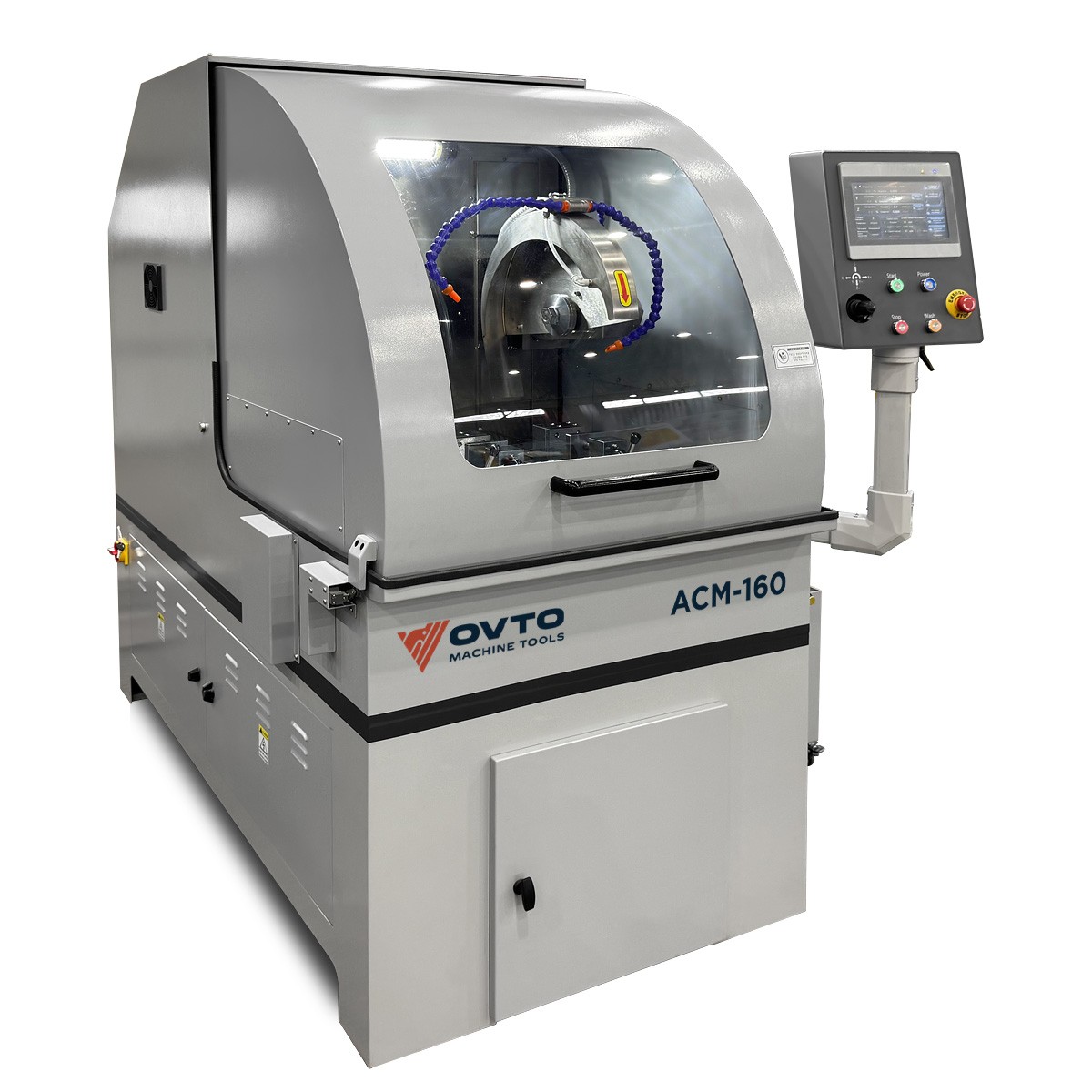

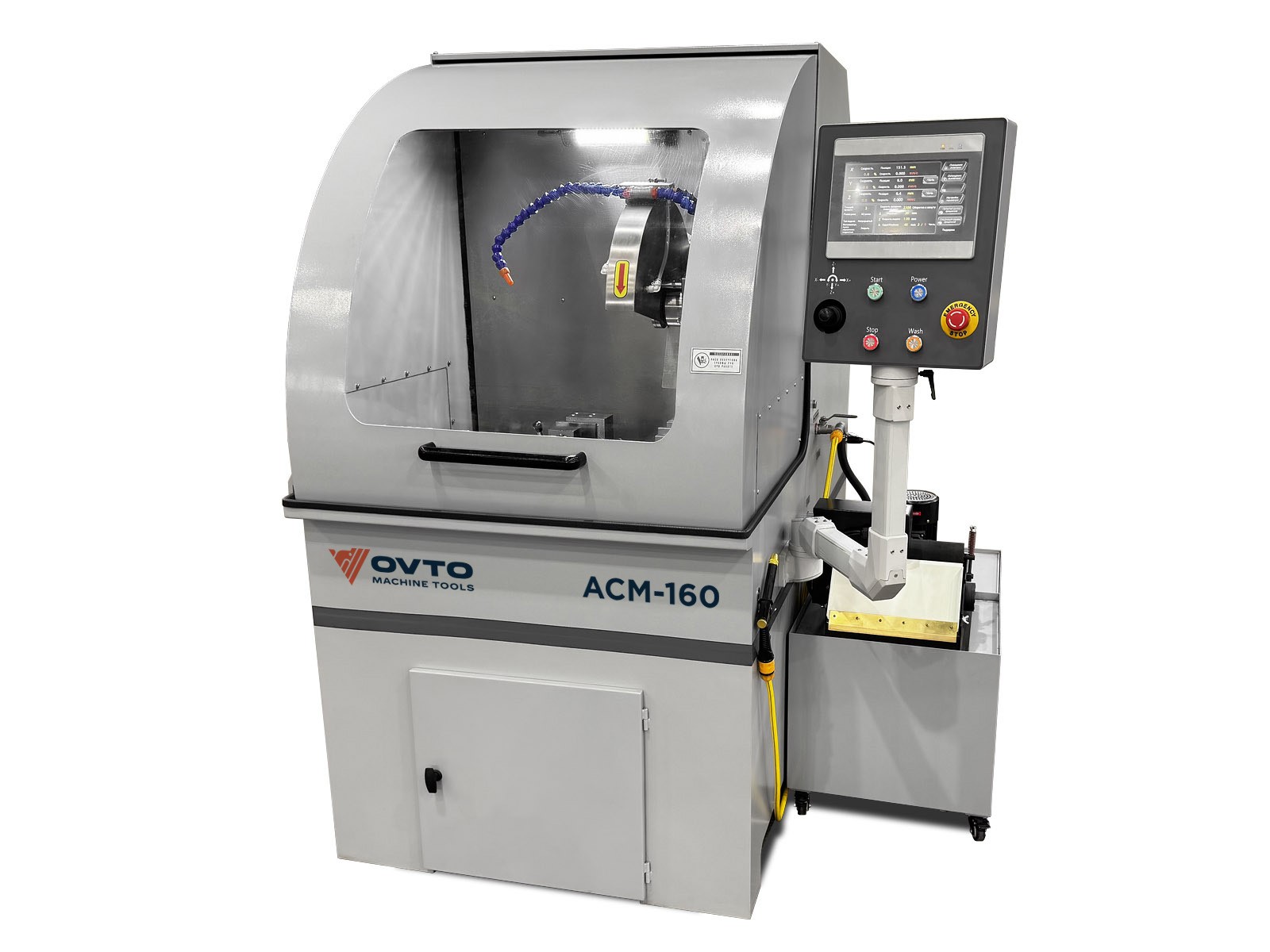

Верхняя защитная кабина оснащена фронтальным смотровым окном и светодиодной подсветкой — оператор видит процесс резки в реальном времени. Блокировки защитного кожуха и усиленная конструкция рабочей зоны гарантируют безопасность. Для удобства обслуживания предусмотрен пистолет для очистки рабочей зоны.
OVTO ACM-160 — это готовое решение, пригодное как для лабораторных задач (анализ структуры), так и для производственных операций резки.
| Максимальный диаметр абразивного круга, мм | 450 |
| Угол реза | 90° |
| Максимальный размер заготовки круглого сечения, мм | Ø160 |
| Максимальный размер заготовки прямоугольного сечения, мм | 150×150 |
| Максимальный размер трубы, мм | Ø160×3 |
| Максимальный размер уголка, мм | 150×150 |
| Максимальный размер швеллера, мм | №16 |
| Тип защиты | Кабинетная |
| Объем бака СОЖ, л | 150 |
| Тип привода главного движения | Электромеханический |
| Мощность главного двигателя, кВт | 15 |
| Тип привода подачи шпиндельной головки | Серво |
| Тип привода зажима заготовки | Ручной |
| Габаритные размеры, мм | 1800×1450×1870 |
| Масса, кг | 1300 |
Стандартная комплектация абразивно-отрезного станка OVTO ACM-160:
- Станок в сборе
- Стойка управления с сенсорным экраном и индикацией
- Система подачи СОЖ с сепаратором для очистки
- Быстрозажимные тиски для фиксации заготовки
Стандартная комплектация абразивно-отрезного станка OVTO ACM-160:
- Станок в сборе
- Стойка управления с сенсорным экраном и индикацией
- Система подачи СОЖ с сепаратором для очистки
- Быстрозажимные тиски для фиксации заготовки

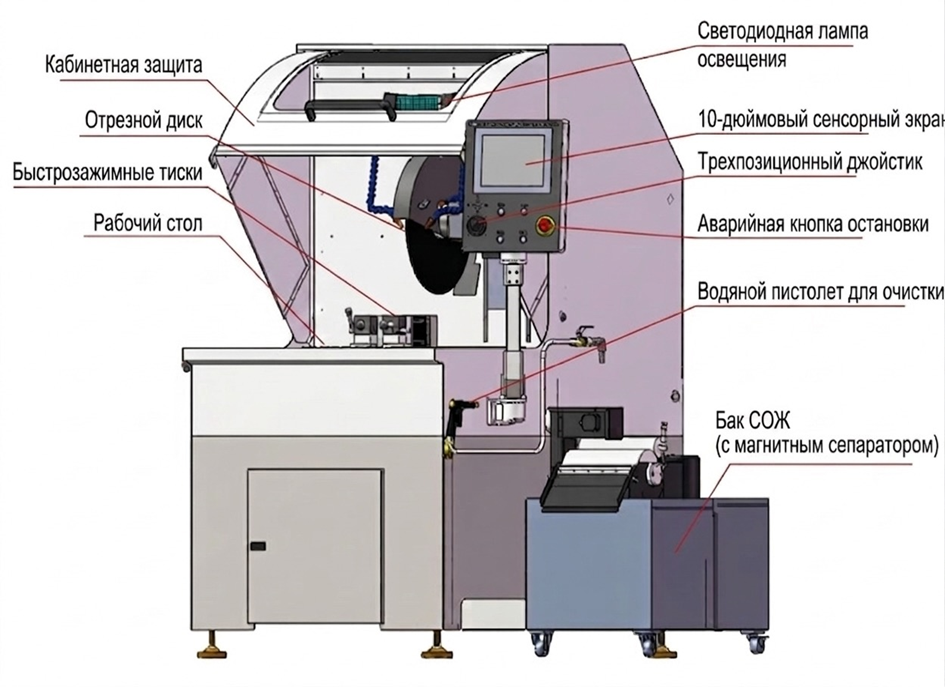

Общие сведения об оборудовании
Привод вращения шпинделя реализован с применением частотно-регулируемого электродвигателя главного движения, а привод перемещения по осям серводвигателями для обеспечения точной и стабильной подачи.
Конструкция станка предусматривает верхнюю защитную кабину с фронтальным смотровым окном и встроенным светодиодным освещением, что позволяет оператору визуально контролировать процесс резки в реальном времени.

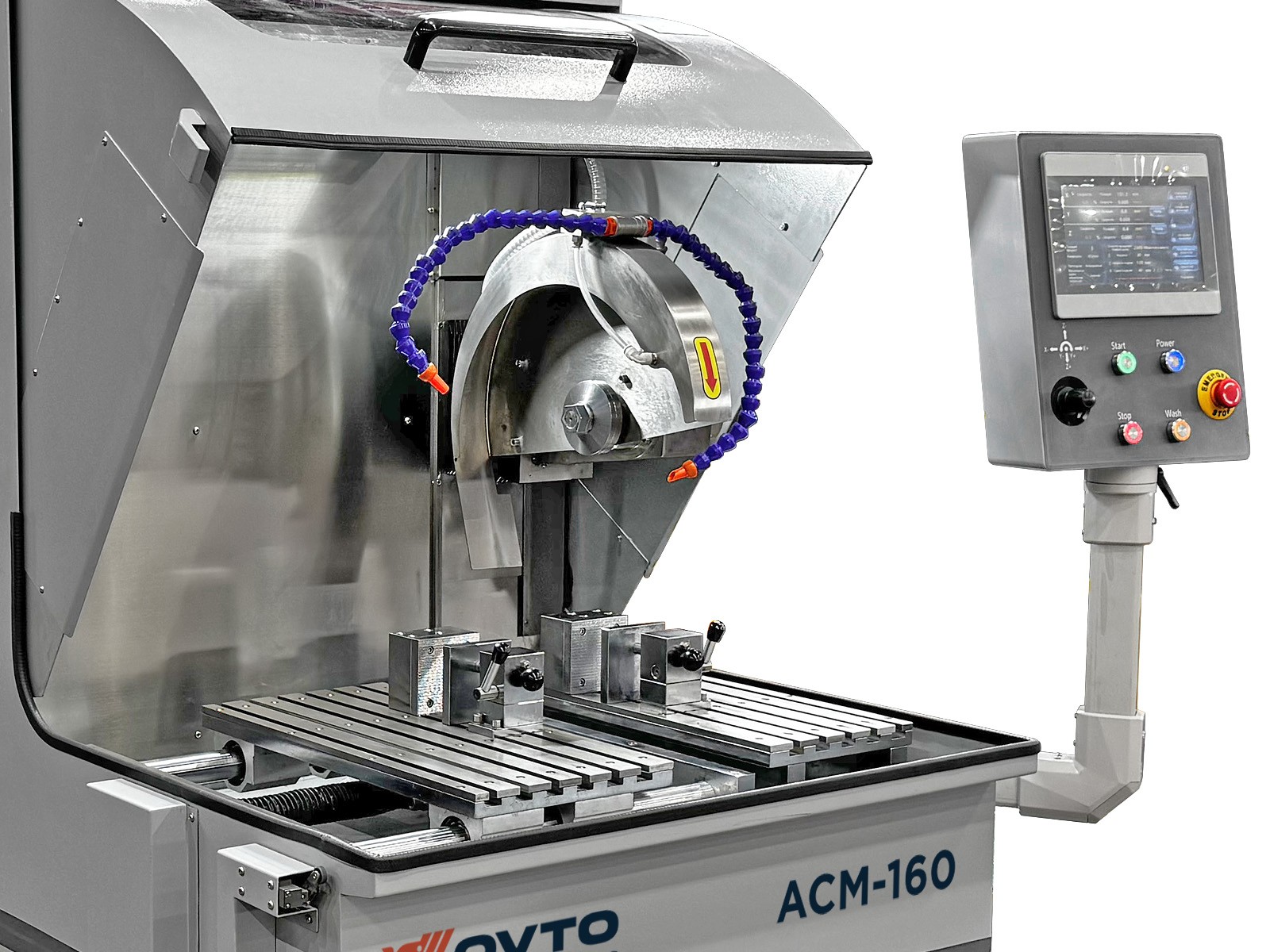

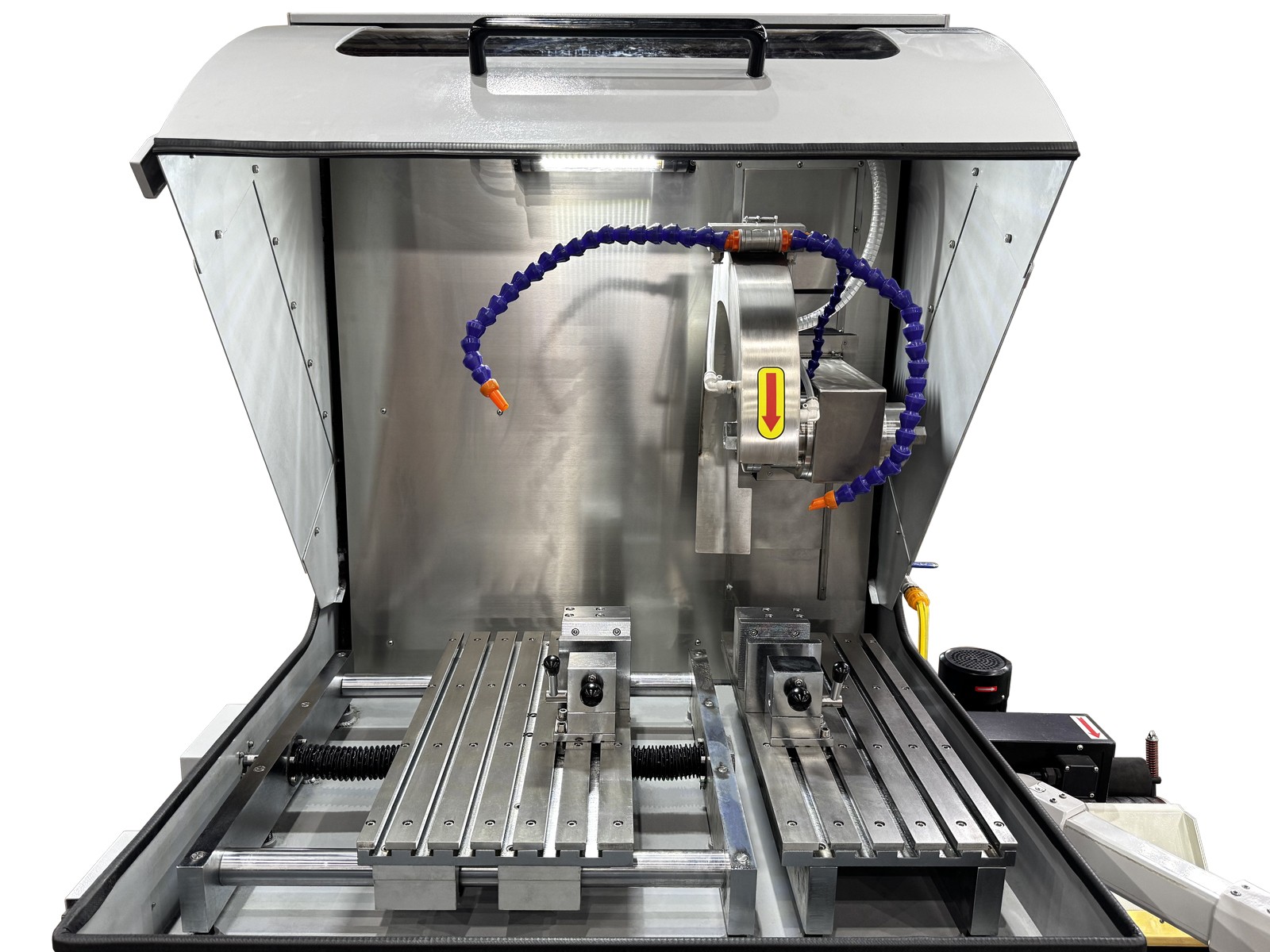

Рабочая зона оснащена просторным столом и зажимными приспособлениями, обеспечивающими надежную фиксацию заготовок, включая изделия сложной формы.

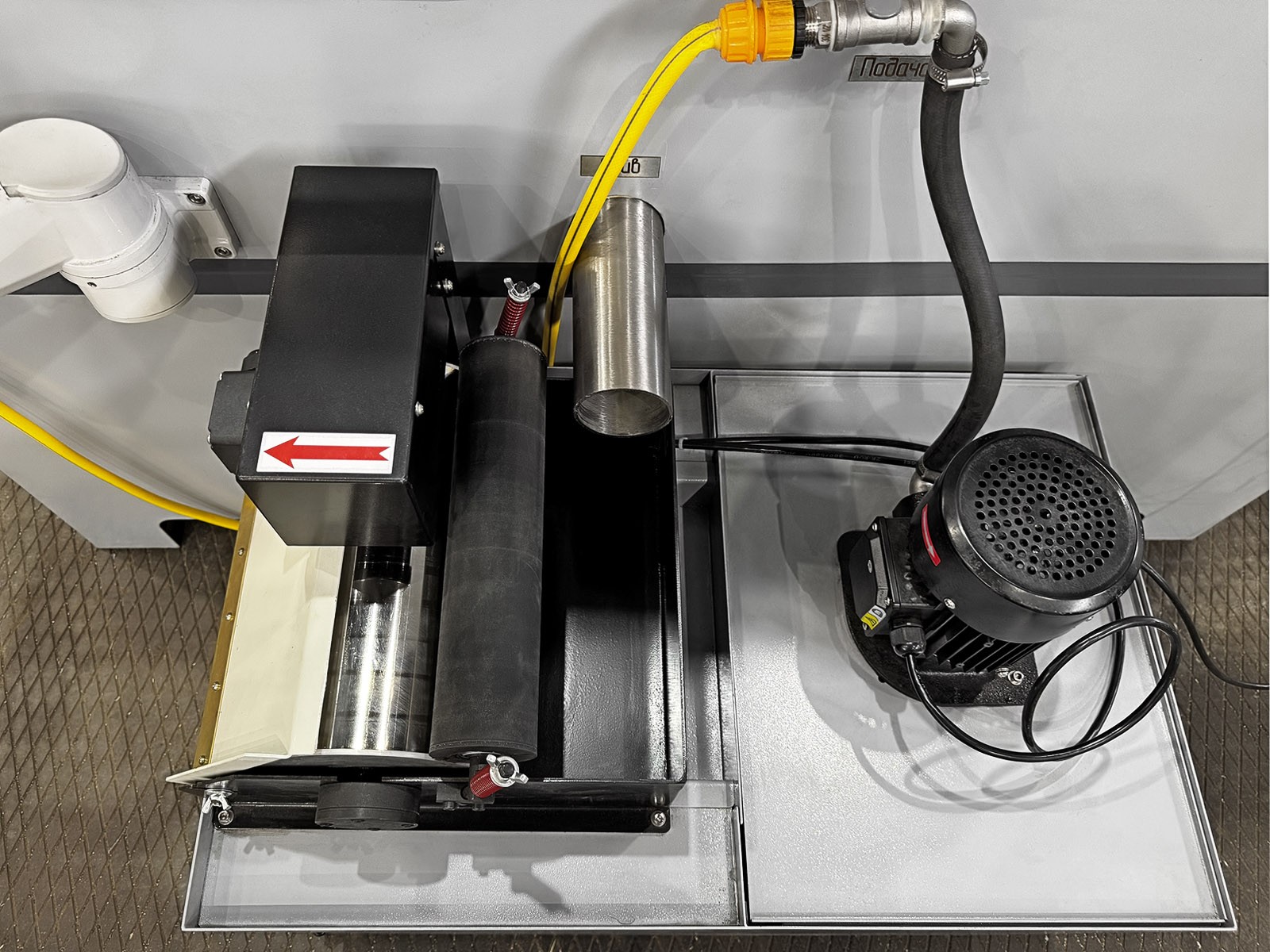

Система подачи охлаждающей жидкости высокой производительности предотвращает перегрев и прижоги заготовки в процессе резки. Бак СОЖ расположен в корпусе станка и оснащен системой фильтрации (включая магнитный сепаратор) для удаления металлической стружки и абразивных частиц.
Для удобства обслуживания предусмотрен пистолет для промывки рабочей зоны.
Безопасность эксплуатации обеспечивается наличием блокировок защитного кожуха, а также усиленной защитной конструкции рабочей зоны.
Интерфейс управления и настройка параметров
Система управления — промышленная ЧПУ-система, созданная на базе программного обеспечения ПЛК Mitsubishi с учётом передового мирового опыта проб подготовки и отзывов многочисленных пользователей. Система отличается простотой управления, безопасностью и стабильностью, высокой точностью управления. В неё включён трёх осевой джойстик и физические кнопки, что делает управление надёжным и удобным. Добавлено несколько режимов резки для удовлетворения различных потребностей пользователей.
Общие сведения об оборудовании
Привод вращения шпинделя реализован с применением частотно-регулируемого электродвигателя главного движения, а привод перемещения по осям серводвигателями для обеспечения точной и стабильной подачи.
Конструкция станка предусматривает верхнюю защитную кабину с фронтальным смотровым окном и встроенным светодиодным освещением, что позволяет оператору визуально контролировать процесс резки в реальном времени.
Рабочая зона оснащена просторным столом и зажимными приспособлениями, обеспечивающими надежную фиксацию заготовок, включая изделия сложной формы.
Система подачи охлаждающей жидкости высокой производительности предотвращает перегрев и прижоги заготовки в процессе резки. Бак СОЖ расположен в корпусе станка и оснащен системой фильтрации (включая магнитный сепаратор) для удаления металлической стружки и абразивных частиц.
Для удобства обслуживания предусмотрен пистолет для промывки рабочей зоны.
Безопасность эксплуатации обеспечивается наличием блокировок защитного кожуха, а также усиленной защитной конструкции рабочей зоны.
Интерфейс управления и настройка параметров
Система управления — промышленная ЧПУ-система, созданная на базе программного обеспечения ПЛК Mitsubishi с учётом передового мирового опыта проб подготовки и отзывов многочисленных пользователей. Система отличается простотой управления, безопасностью и стабильностью, высокой точностью управления. В неё включён трёх осевой джойстик и физические кнопки, что делает управление надёжным и удобным. Добавлено несколько режимов резки для удовлетворения различных потребностей пользователей.
Безналичный расчет — перевод денежных средств на счет.
Стоимость абразивно-отрезного станка OVTO ACM-160 зависит от комплектации.
Специалист ОМТулс поможет подобрать вариант, соответствующий вашему техническому заданию, предложит оптимальное логистическое решение, организует оперативную доставку по России и СНГ.
Оформить заказ можно, связавшись с нами на сайте или по телефону:
+7 (495) 970-76-52.
