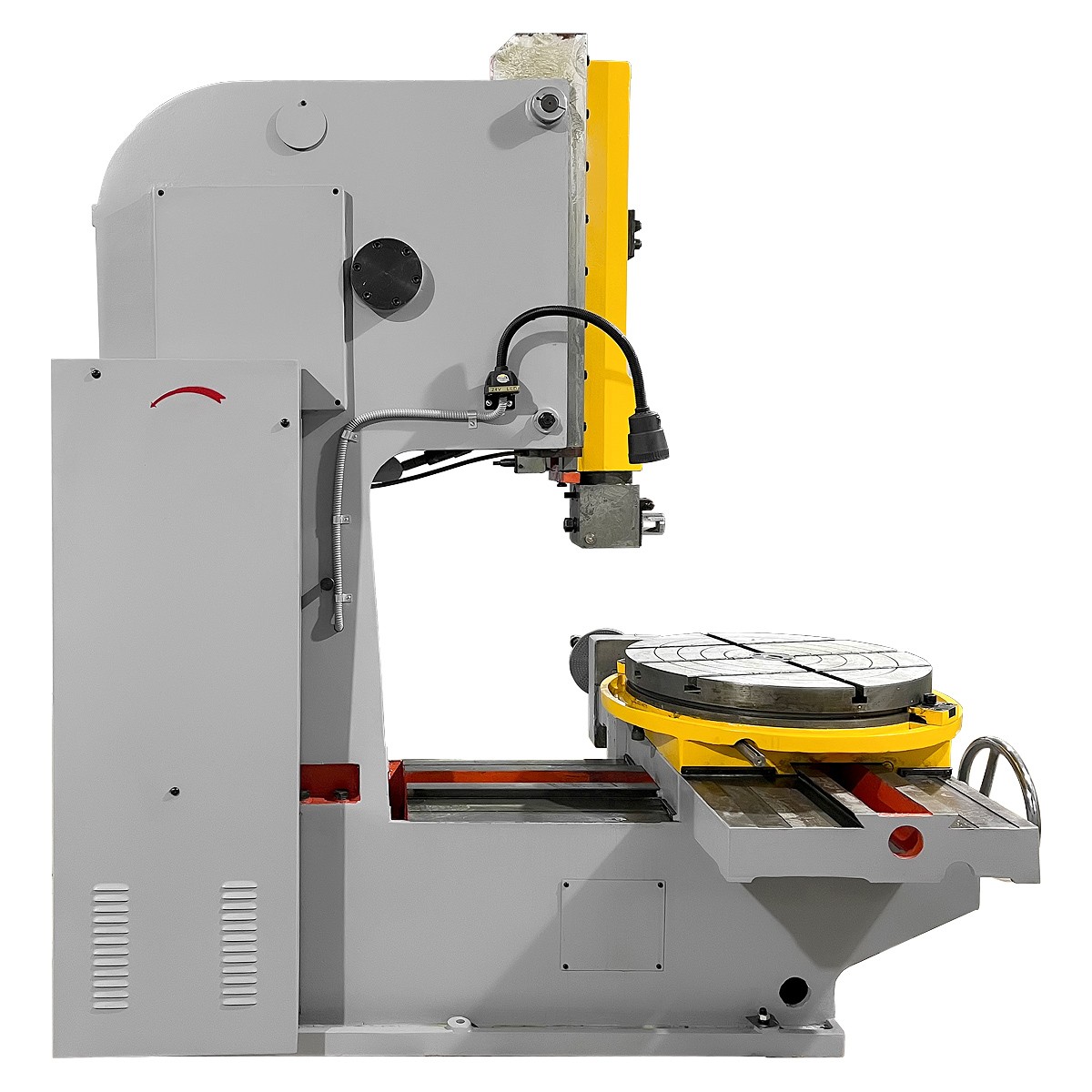

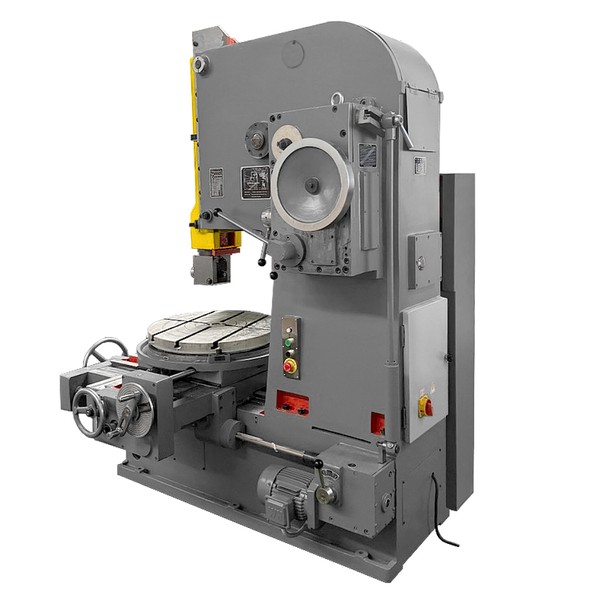

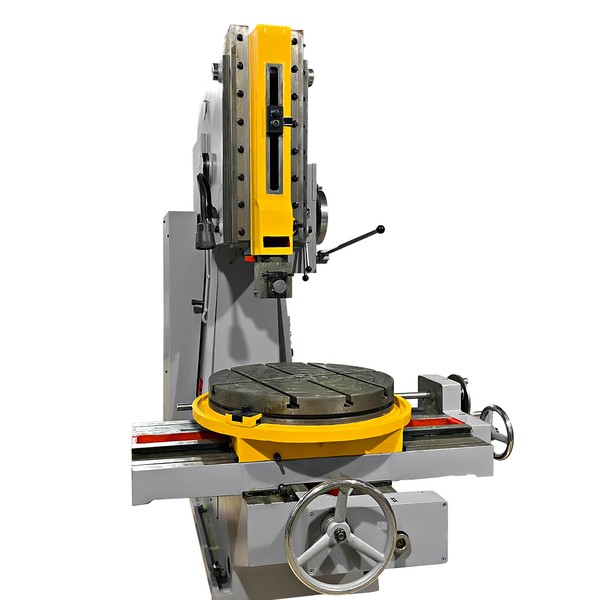

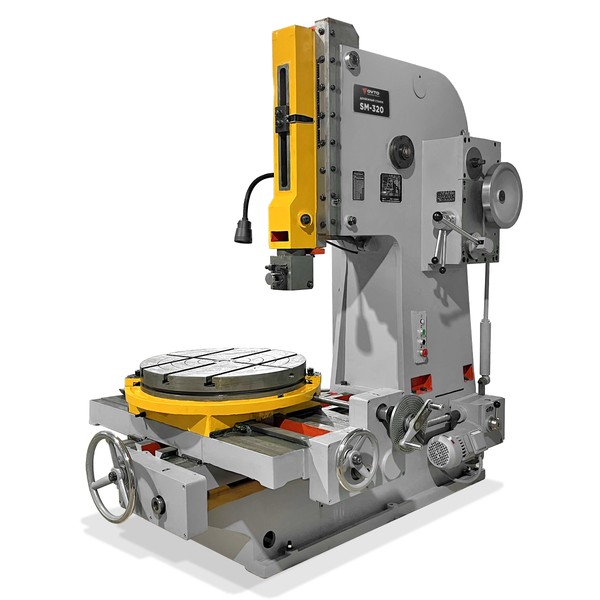

Электромеханический долбёжный станок SM-320
Долбёжные станки SM-320 с электромеханическим приводом предназначены для обработки плоских, фасонных поверхностей, шпоночных пазов и других элементов на деталях из различных материалов средней и малой массы. Надёжная конструкция, механический привод с многодисковой муфтой сцепления и автоматические подачи делают оборудование идеальным для единичного и мелкосерийного производства.
Ключевые особенности и преимущества:
- Стабильная точность выполнения пазов и поверхностей благодаря надёжному механическому приводу и цифровой шкале индексации рабочего стола

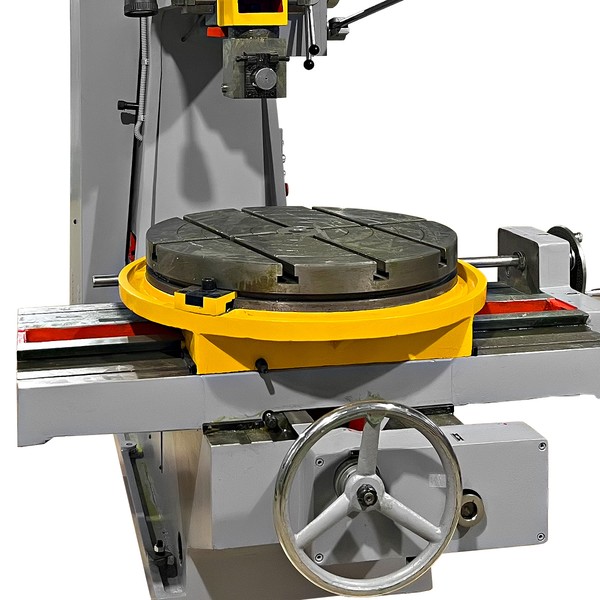

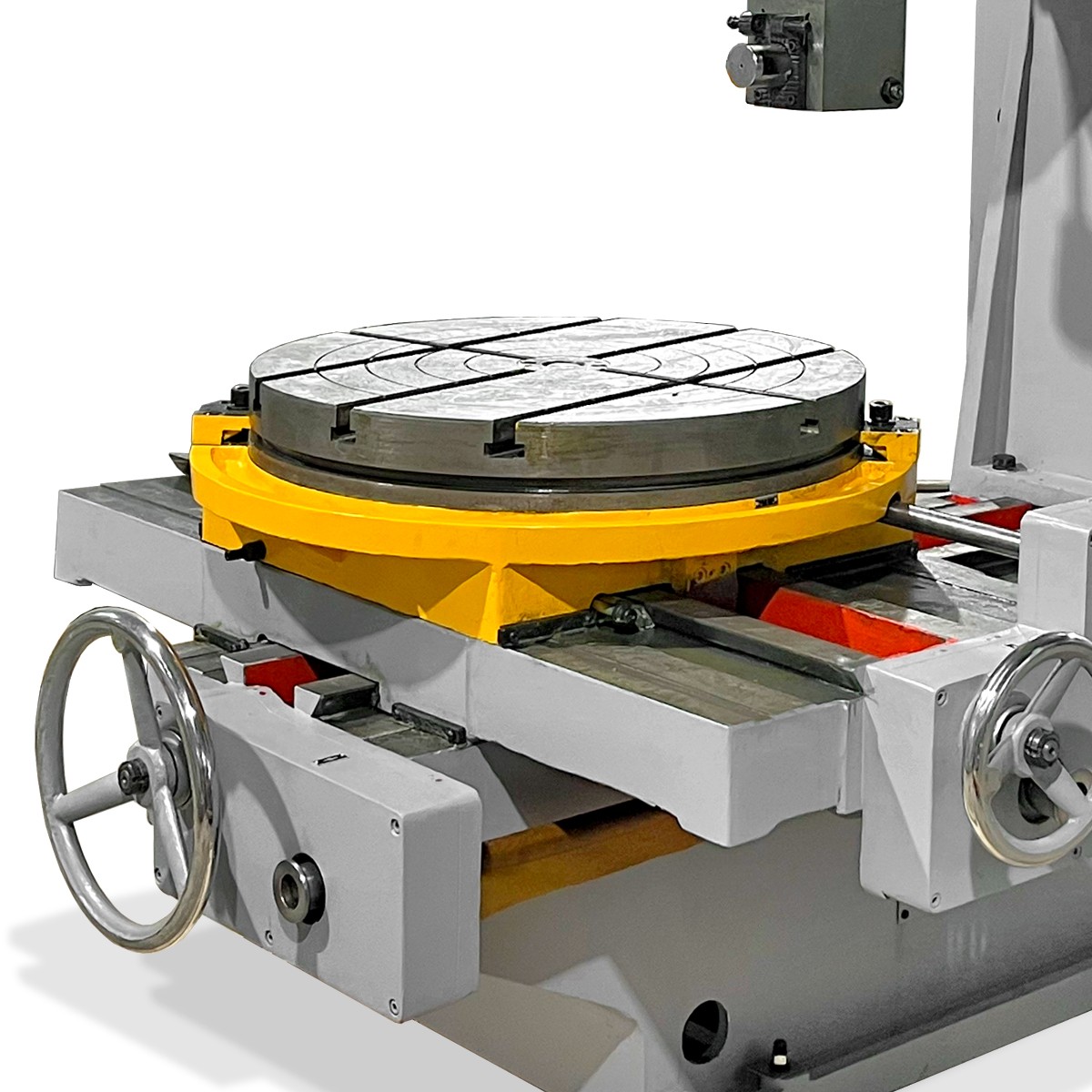

- Рабочий стол с автоматической подачей (продольная, поперечная и поворотная), а также механизмами быстрого перемещения и защиты
- Многодисковая сцепная муфта обеспечивает чёткий старт/стоп и точный контроль движений
- Универсальные рабочие диапазоны: длина резания, ходы стола, скорость движения ползуна — для разных типов деталей
- Высокая грузоподъёмность рабочего стола до 500 кг и простое управление
Сфера применения:
Оборудование отлично подходит для машиностроения, инструментального и ремонтного производства, позволяет выполнять точное долбление шпоночных и профильных пазов и обработку плоских поверхностей в корпусных и цилиндрических деталях.
| Рабочий ход долбяка, мм | 320 |
| Число двойных ходов ползуна в минуту | 32, 50, 80, 125 |
| Регулируемый вертикальный ход ползуна, мм | 360 |
| Угол наклона долбяка, ° | 0–8 |
| Наибольшее сечение резца, мм | 25×40 |
| Допускаемое усилие резания на ползуне, кН | 8 |
| Расстояние от опорной поверхности резца до станины (вылет), мм | 600 |
| Расстояние от наружной поверхности стола до нижней поверхности резцедержателя, мм | 445 |
| Диаметр стола, мм | 630 |
| Ширина Т-образных пазов рабочего стола, мм | 18H8 |
| Продольный ход стола, мм | 560 |
| Поперечный ход стола, мм | 560 |
| Круговой ход стола, град. | 360 |
| Диапазон продольной подачи стола, мм/ход | 0,054–1,24 |
| Диапазон поперечной подачи стола, мм/ход | 0,054–1,24 |
| Диапазон круговых подач стола, ° | 0,035–0,805 |
| Максимальный вес заготовки, кг | 500 |
| Мощность главного двигателя, кВт | 3.0 |
| Мощность электродвигателя быстрых перемещений, кВт | 0.75 |
| Габариты (ДxШxВ), мм | 2000×1400×2300 |
| Масса, кг | 2550 |
