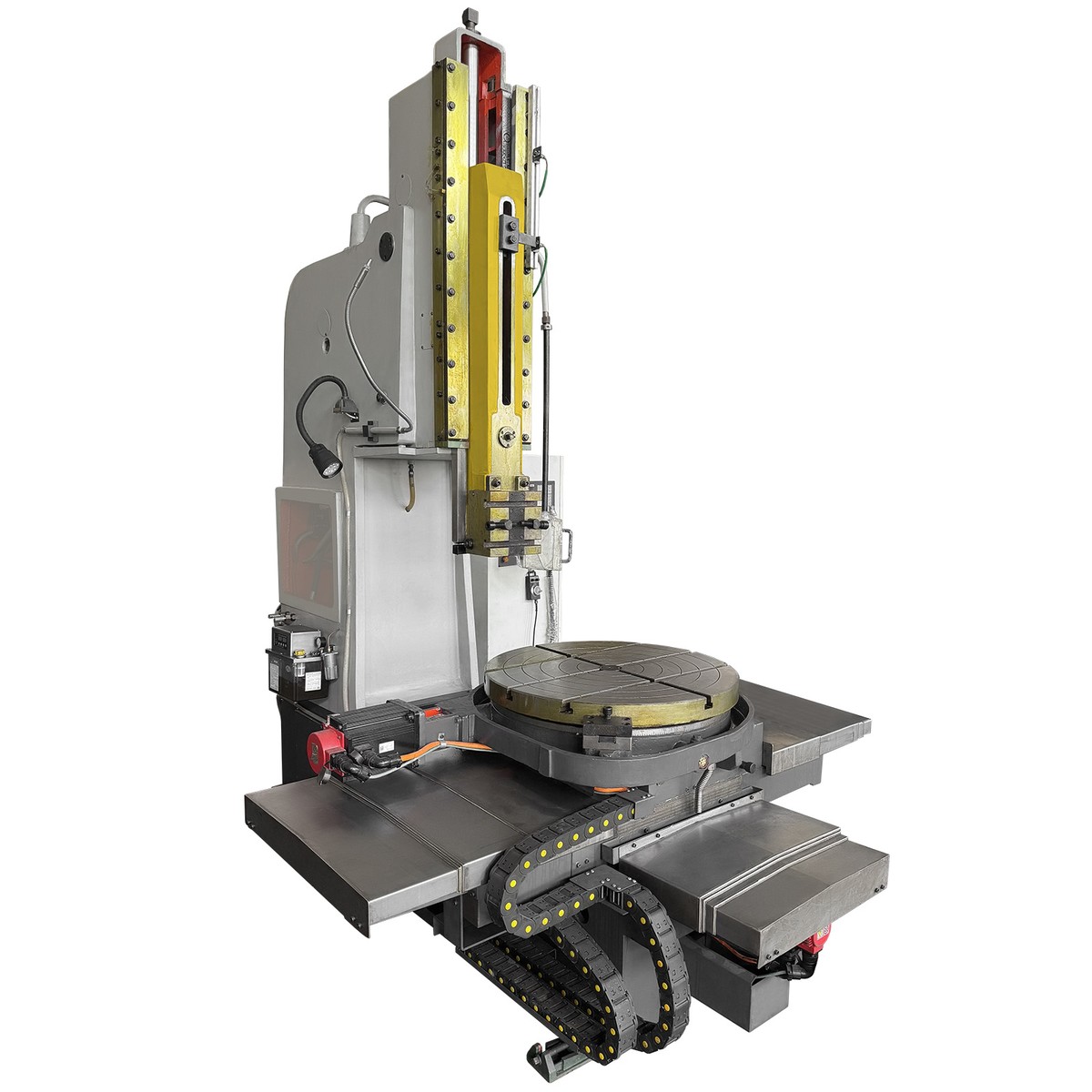

Гидравлический долбёжный станок OVTO SMK-320C с ЧПУ

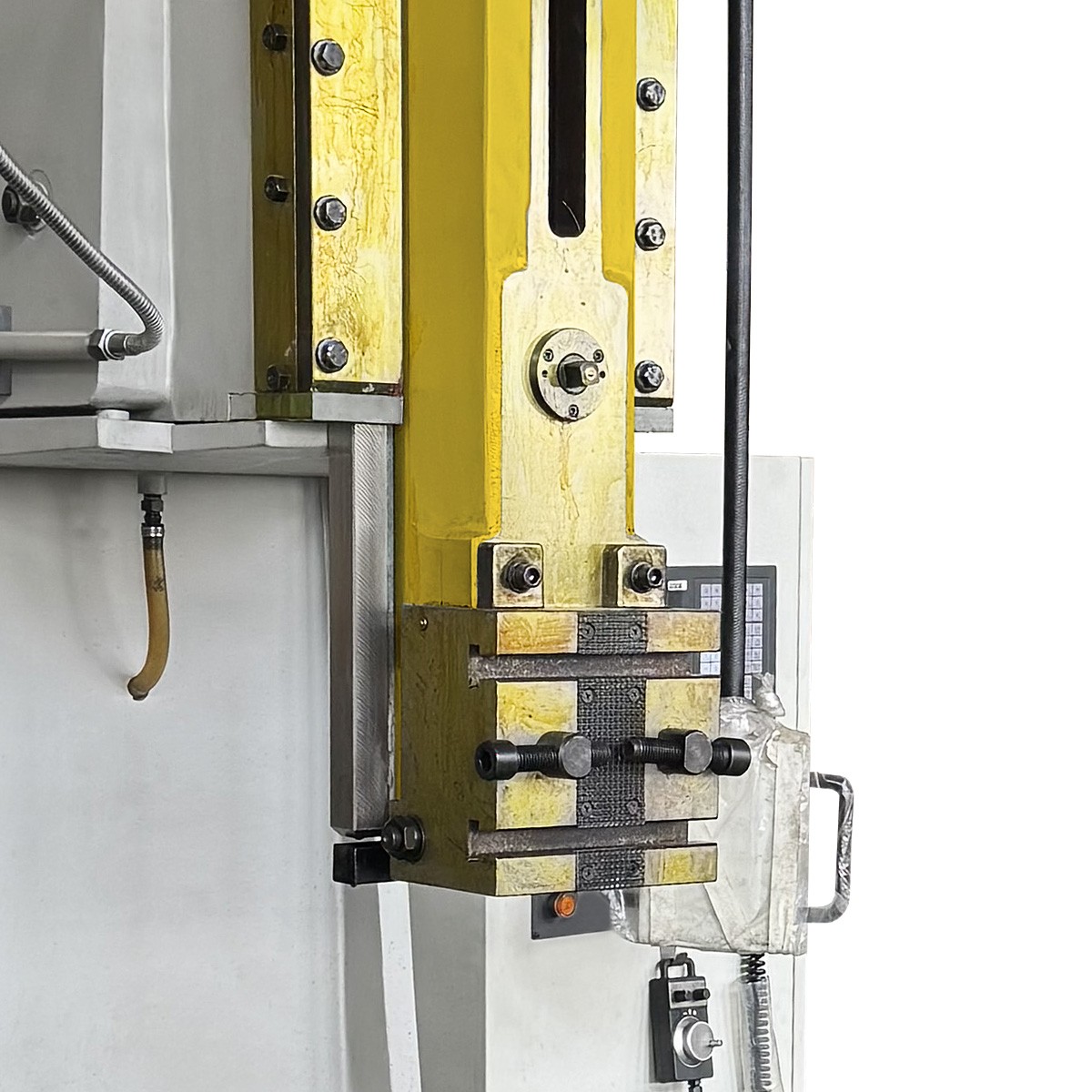

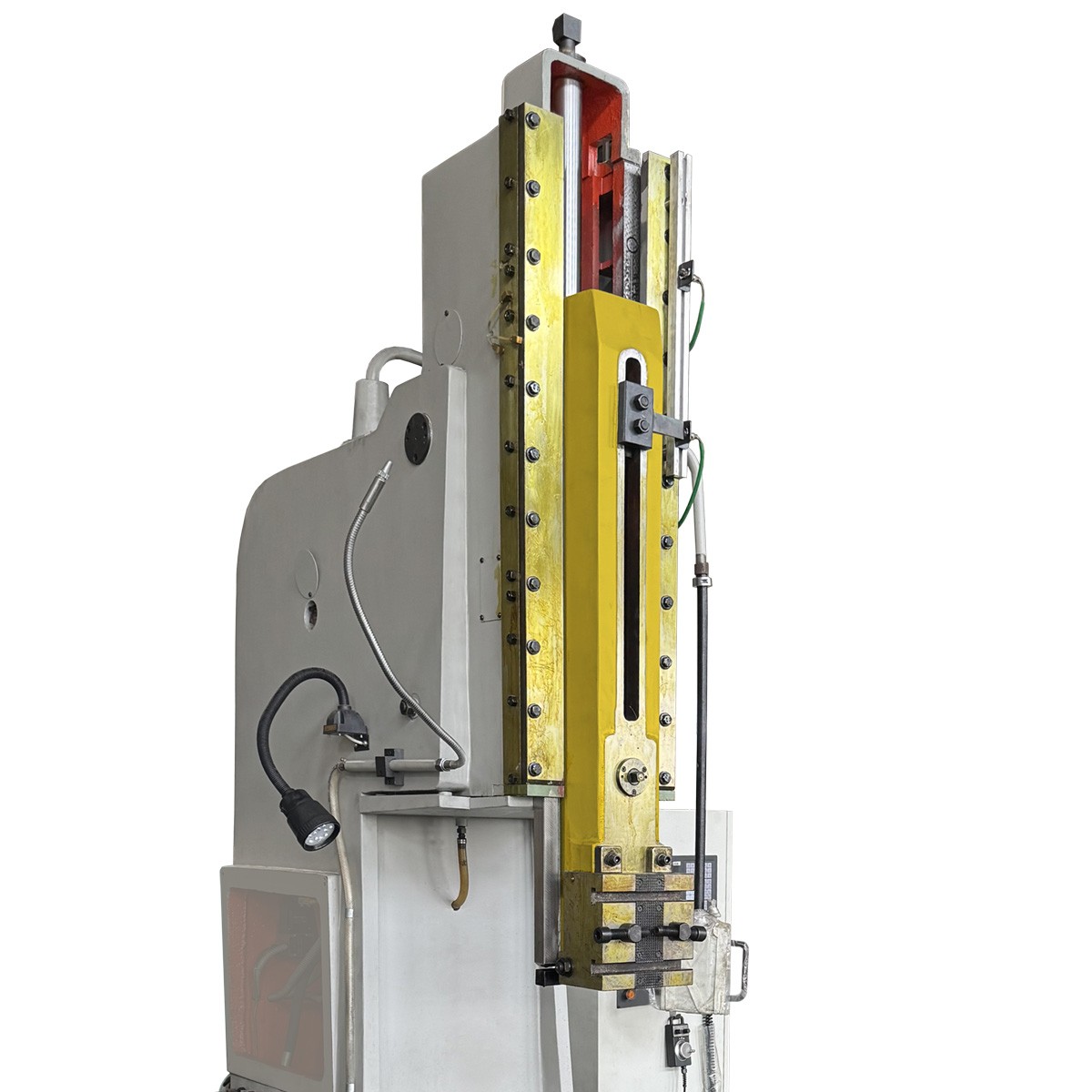

Гидравлические долбёжные станки с ЧПУ серии SMK(C) предназначены для высокоточного долбления пазов, профилей, шпоночных каналов и внутренних поверхностей на корпусных, цилиндрических и дисковых деталях средних и крупных размеров. В конструкции станков реализован мощный гидропривод с плавным бесступенчатым регулированием скоростей, а рабочая головка смонтирована на жёсткой массивной колонне. Система ЧПУ обеспечивает программируемое управление по трём осям, быстрый доступ к настройкам и современное позиционирование детали на рабочем столе.
Ключевые особенности и преимущества:
- Высокоточный контроллер KND для программирования движений, автоматического цикла и коррекции параметров
- Гидравлический привод с плавной регулировкой рабочих скоростей
- Усиленная конструкция для установки тяжёлых заготовок
- Точная повторяемость настроек по осям X/Z/C, высокая стабильность геометрии и малые допуски на плоскостность и вертикальность
- Простота эксплуатации: наглядный интерфейс, быстрая перенастройка, автоматическая система смазки
Сфера применения
Долбежные ЧПУ станки с гидравлическим приводом SMK-C используются в серийном и индивидуальном машиностроении, производстве редукторов, деталей энергетического, железнодорожного и тяжёлого оборудования, а также в ремонтных и инструментальных цехах для долбления пазов сложной конфигурации, высокопроизводительной и безаварийной обработки труднопроходимых материалов.
| Рабочий ход долбяка, мм | 125-320 |
| Регулируемый вертикальный ход ползуна, мм | 340 |
| Скорость рабочего/возвратного хода, м/мин | 5..22 / 6,5..29 |
| Отношение скоростей рабочего/возвратного хода | 1:1.3 |
| Регулировка скорости рабочего хода | бесступенчатая |
| Допускаемое усилие резания на ползуне, кН | 16,6 |
| Угол наклона долбяка, ° | 0–10 |
| Расстояние от опорной поверхности резца до станины (вылет), мм | 630 |
| Расстояние от наружной поверхности стола до нижней поверхности резцедержателя, мм | 500 |

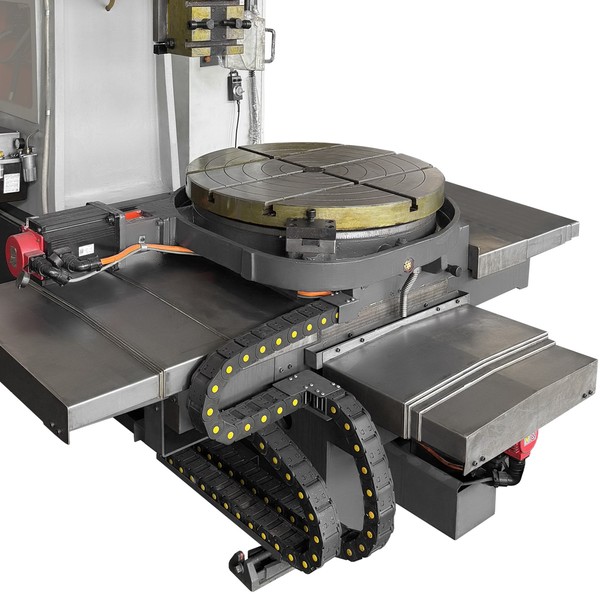

| Диаметр стола, мм | 630 |
| Ширина Т-образных пазов рабочего стола, мм | 18H8 |
| Максимальный вес заготовки, кг | 500 |
| Продольный ход стола, мм | 500 |
| Поперечный ход стола, мм | 500 |
| Круговой ход стола, град. | 360 |
| Позиционирование по осям X/Z, мм | ±0,022 |
| Повторяемость позиционирования по X Z, мм | ±0,012 |
| Позиционирование по оси C | ±70"/360° |
| Повторяемость по оси C | ±60"/360° |
| Мощность главного двигателя, кВт | 5,5 |
| Мощность двигателя насоса СОЖ, кВт | 0,04 |
| ЧПУ | KND |
| Габариты (ДxШxВ), мм | 2650x1450x2900 |
| Масса, кг | 2950 |
