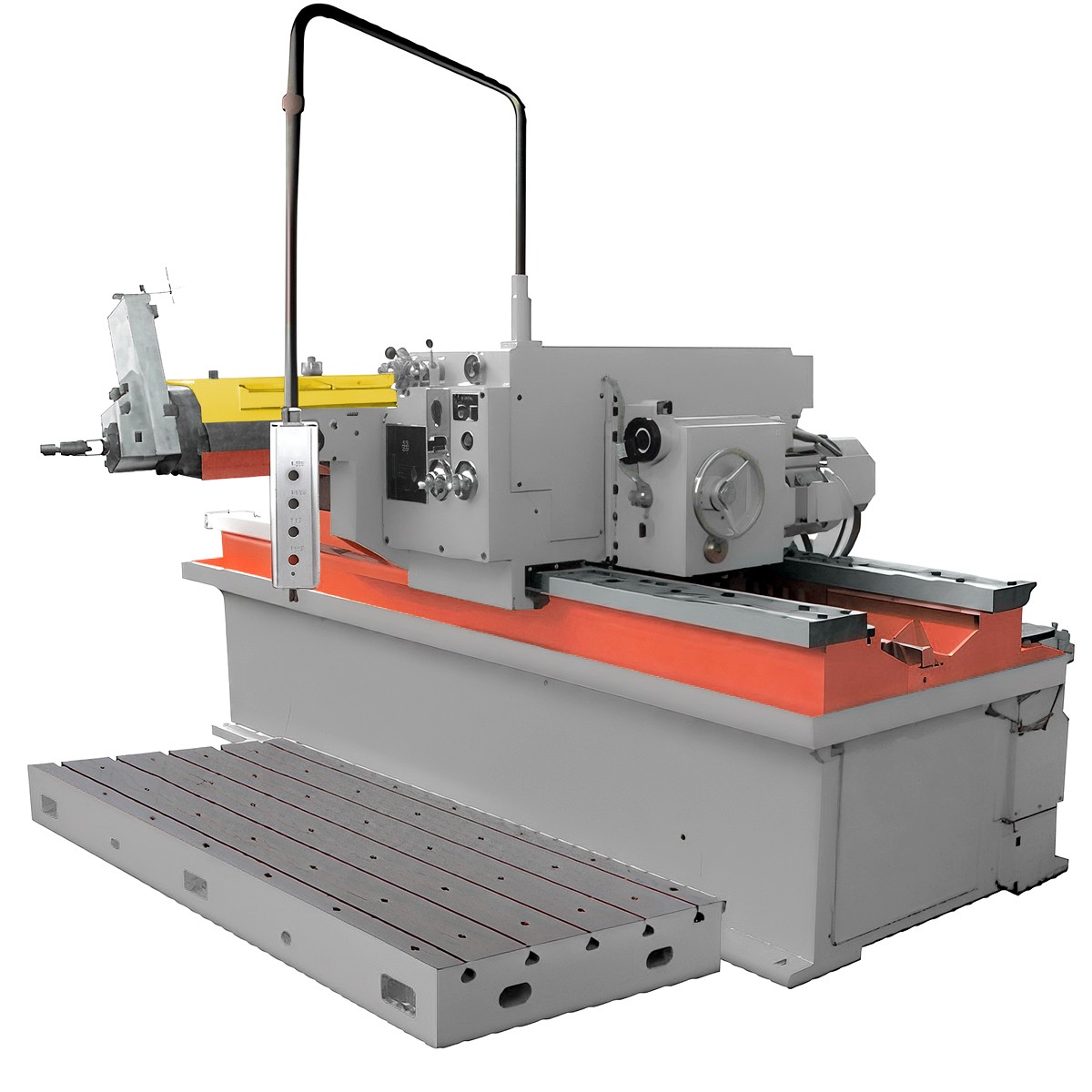

Гидравлический строгальный станок OVTO SH-G1250A с горизонтальной подачей
Строгальные станки OVTO с подвижной головкой предназначены для обработки плоских, профильных и пазовых поверхностей на крупногабаритных и тяжёлых деталях при единичном, мелкосерийном и серийном производстве.
Конструктивные особенности строгальных станков с подвижной головкой
Главное движение резания и подача осуществляются гидравлическим приводом с плавной бесступенчатой регулировкой скоростей. Гидравлическая система включает встроенную защиту от перегрузок и работает при пониженной температуре масла. Поперечный суппорт оснащён автоматической горизонтальной подачей и быстрым холостым ходом. Резцедержатель имеет встроенные механизмы автоматического подъёма резца и подачи.
Преимущества гидравлических строгальных станков OVTO:
• Высокая жёсткость конструкции позволяет работать с большими усилиями резания
• Минимальные тепловые деформации обеспечивают стабильную точность обработки
• Встроенная система защиты гарантирует надёжность и долговечность
• Автоматизированные функции упрощают работу оператора и повышают безопасность
• Бесступенчатая регулировка скоростей обеспечивает гибкость в обработке различных материалов
Сферы применения строгальных станков с горизонтальной подачей
Станок применяется в машиностроительной, металлургической промышленности и смежных отраслях, где требуется обработка крупногабаритных и массивных деталей. Используется для производства корпусных элементов, направляющих поверхностей и пазов на изделиях из чугуна и стали. Особенно эффективен в выполнении работ, требующих высокой точности и стабильности при обработке заготовок.
| Максимальная длина × ширина строгания, мм | 1250 × 1500–2000 |
| Ход ползуна, мм | 80-1250 |
| Максимальный ход резцедержателя, мм | 160 |
| Угол поворота резцедержателя, град | ±60 |
| Размер инструмента, мм | 30 × 45 |
| Поперечная подача суппорта за ход ползуна, мм | 0,25–3 |
| Расстояние между рабочей поверхностью стола и направляющими ползуна, мм | 1200 |
| Размеры стола, мм | 1250 × 2000 |
| Ширина Т-образных пазов, мм | 28 |
| Мощность главного двигателя, кВт | 7,5 |
| Мощность электродвигателя быстрых перемещений, кВт | 1,5 |
| Габариты (ДxШxВ), мм | 3650 × 3450 × 2650 |
| Масса, кг | 8440 |
