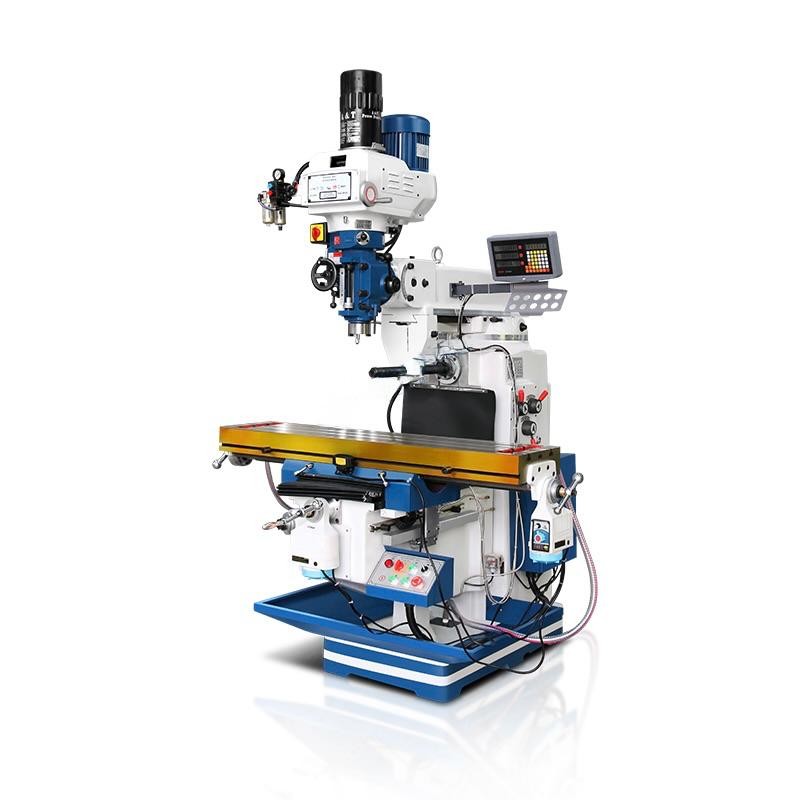

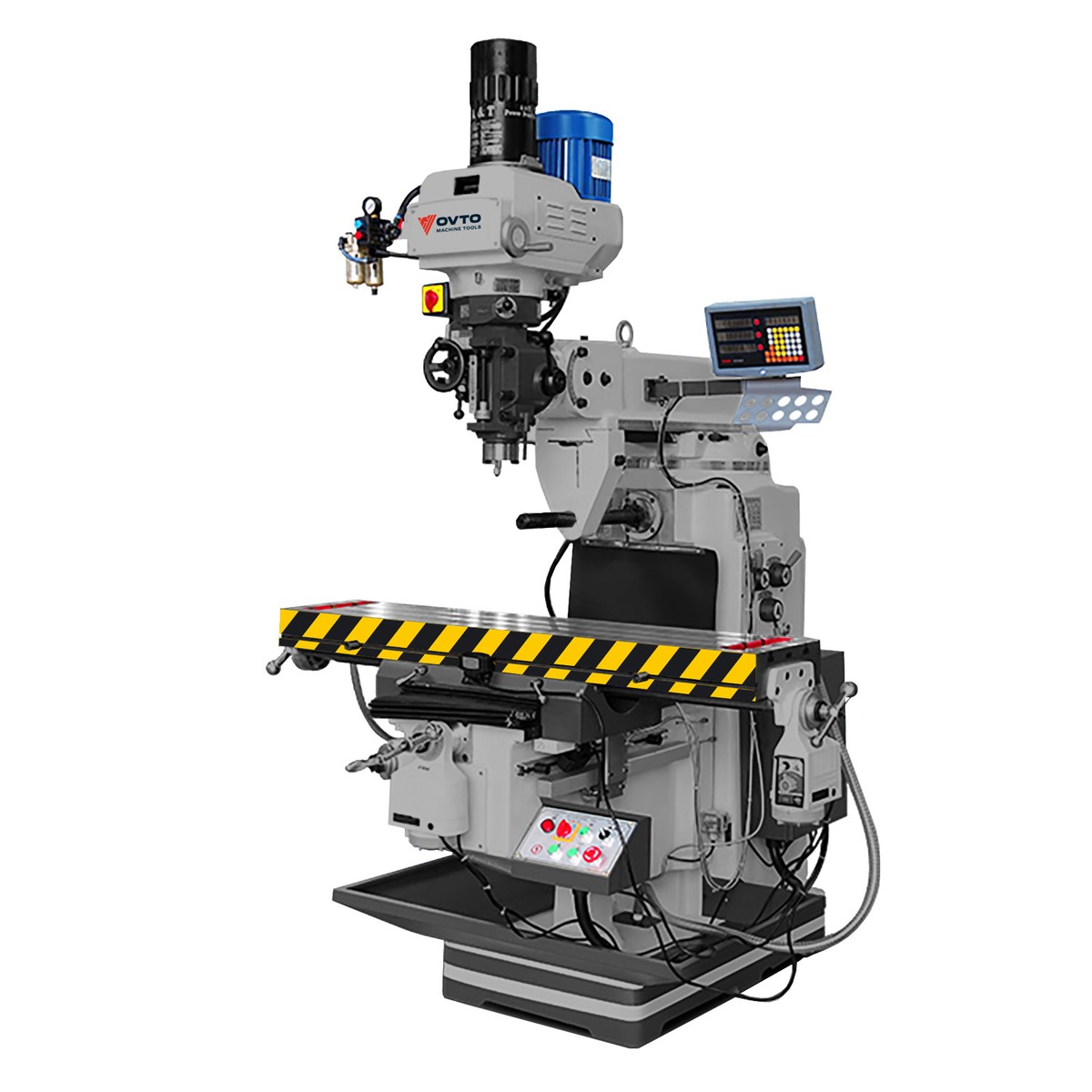

Универсальный фрезерный станок широкого профиля 4HW представляет собой универсальное оборудование для широкого спектра задач в условиях мелкосерийного и индивидуального производства. Благодаря своей универсальной конструкции, данный станок сочетает в себе функциональность вертикально- и горизонтально-фрезерных моделей, что делает его оптимальным выбором для ремонтных мастерских, инструментальных участков и производственных подразделений с переменным ассортиментом изделий.
Преимущества и особенности конструкции:
- Комбинированная вертикально-горизонтальная компоновка шпинделя: позволяет выполнять как торцевое и плоскостное фрезерование, так и сверлильные и расточные операции под различными углами. Головка может поворачиваться в горизонтальной плоскости, что повышает гибкость обработки.
- Высокая жёсткость станины: станина отлита из прочного чугуна с усиленными рёбрами жёсткости, что обеспечивает устойчивость при тяжёлых режимах резания и минимальные вибрации.
- Точные направляющие и надёжная кинематика: подвижные элементы обрабатываются с высокой точностью, направляющие закалены токами высокой частоты, что обеспечивает долговечность и стабильность в эксплуатации.
- Механические подачи по трём координатам (X, Y, Z): наличие ускоренных перемещений и функции механического зажима по осям позволяет выполнять операции более точно и с меньшими затратами времени на настройку.
- Широкий выбор режущего инструмента: станок совместим с цилиндрическими, торцевыми, концевыми, дисковыми и угловыми фрезами, что позволяет решать задачи любой сложности — от выборки пазов до формирования фасонных поверхностей.
Области применения:
- Производственные цеха малых и средних предприятий
- Ремонтные мастерские и участки техобслуживания
- Сборочные производства и участки подготовки оснастки
- Учебные центры и технические колледжи
Модель 4HW предназначена для стабильной и точной работы с деталями из стали, чугуна, цветных металлов и инженерных пластиков. Станки легко адаптируются под индивидуальные технологические задачи, обеспечивая высокую точность, надёжность и эффективность при обработке разнообразных заготовок.
Размеры верхней рабочей поверхности стола, мм | 1270x254 |
Перемещение стола по осям X Y Z, мм | 780/380/400 |
Количество Т-образных пазов на рабочей поверхности стола | 3 |
Ширина Т-образных пазов, мм | 16 |
Расстояние между осями Т-образных пазов, мм | 65 |
Скорость вращения шпинделя, об/мин | 65-4000 |
Скорость вращения горизонтального шпинделя, об/мин | 45-1350 |
Ход пиноли шпинделя, мм | 127 |
Расстояние от торца шпинделя до рабочей поверхности стола, мм | 50-450 |
Расстояние между осью горизонтального шпинделя и поверхностью стола, мм | 0-400 |
Мощность главного двигателя, кВт | 2.2/3 |
Диапазон наклона головы (влево-вправо), град | ±90 |
Диапазон наклона головы (вперед-назад), град | ±45 |
Габариты (ДxШxВ), мм | 1550x1650x2250 |
Масса, кг | 1750 |
