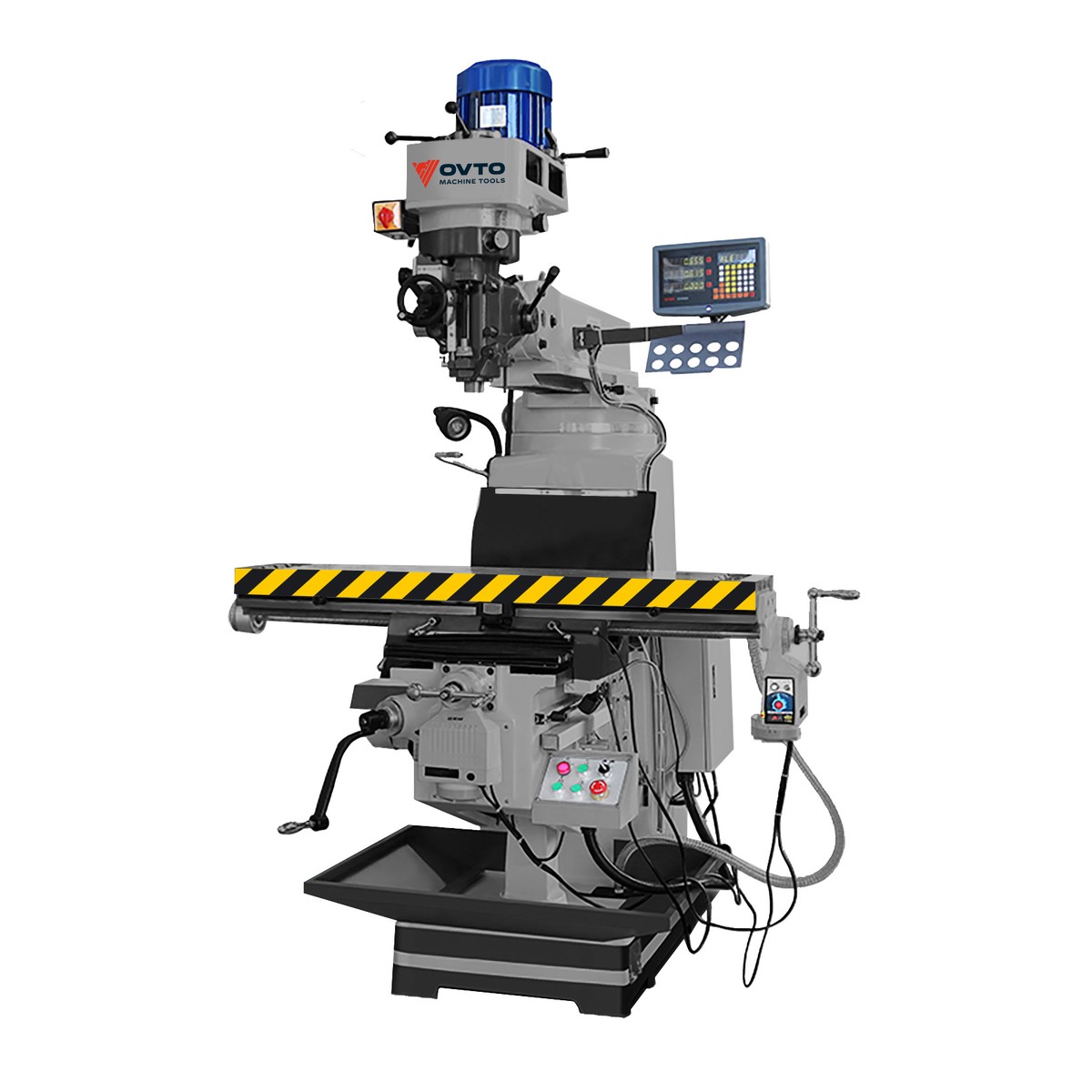

Универсальный фрезерный станок 5H относится к категории оборудования широкого применения и предназначен для выполнения полного спектра операций фрезерования при обработке деталей из металлов, пластиков и композитных материалов. Благодаря своей многофункциональности и надёжной конструкции станок данной модели находит применение как в ремонтных и инструментальных цехах, так и в производстве штучной и мелкосерийной продукции.
Ключевые особенности:
- Многофункциональность: станки позволяют выполнять наружное и внутреннее фрезерование, растачивание, сверление, зенкерование, нарезание резьбы, изготовление пазов, уступов и других сложных геометрий.
- Универсальный шпиндельный узел обеспечивает возможность установки различных видов фрез — цилиндрических, торцевых, дисковых, концевых и фасонных. Это делает оборудование особенно гибким при решении разнообразных задач.
- Прочная станина из литого чугуна с продуманными ребрами жёсткости обеспечивает устойчивость к вибрациям и стабильность обработки при высоких нагрузках.
- Система подачи по трем осям (X, Y, Z) позволяет точно позиционировать рабочий стол и добиваться высокой точности обработки. Перемещения могут быть как ручными, так и механизированными в зависимости от модификации.
- Настраиваемая кинематика привода шпинделя обеспечивает широкий диапазон скоростей вращения, что позволяет адаптироваться под различные материалы и типы операций.
Области применения:
- Механосборочные и инструментальные участки
- Ремонтно-восстановительные мастерские
- Учебные заведения и лаборатории технических вузов
- Производство оснастки, штампов и нестандартных деталей
Станок модели 5H отлично зарекомендовал себя в условиях ограниченного объёма производства, где важны гибкость, надёжность и простота переналадки. Станки данной модели являются разумным выбором для предприятий, стремящихся получить максимум универсальности при минимальных затратах на оснащение.
Размеры верхней рабочей поверхности стола, мм | 1370x305 |
Перемещение стола по осям X Y Z, мм | 810/400/400 |
Количество Т-образных пазов на рабочей поверхности стола | 3 |
Ширина Т-образных пазов, мм | 16 |
Расстояние между осями Т-образных пазов, мм | 65 |
Скорость вращения шпинделя, об/мин | 65-4000 |
Ход пиноли шпинделя, мм | 127 |
Расстояние от торца шпинделя до рабочей поверхности стола, мм | 50-450 |
Мощность главного двигателя, кВт | 2.2 |
Диапазон наклона головы (влево-вправо), град | ±90 |
Диапазон наклона головы (вперед-назад), град | ±45 |
Габариты (ДxШxВ), мм | 1550x1650x2250 |
Масса, кг | 1600 |
