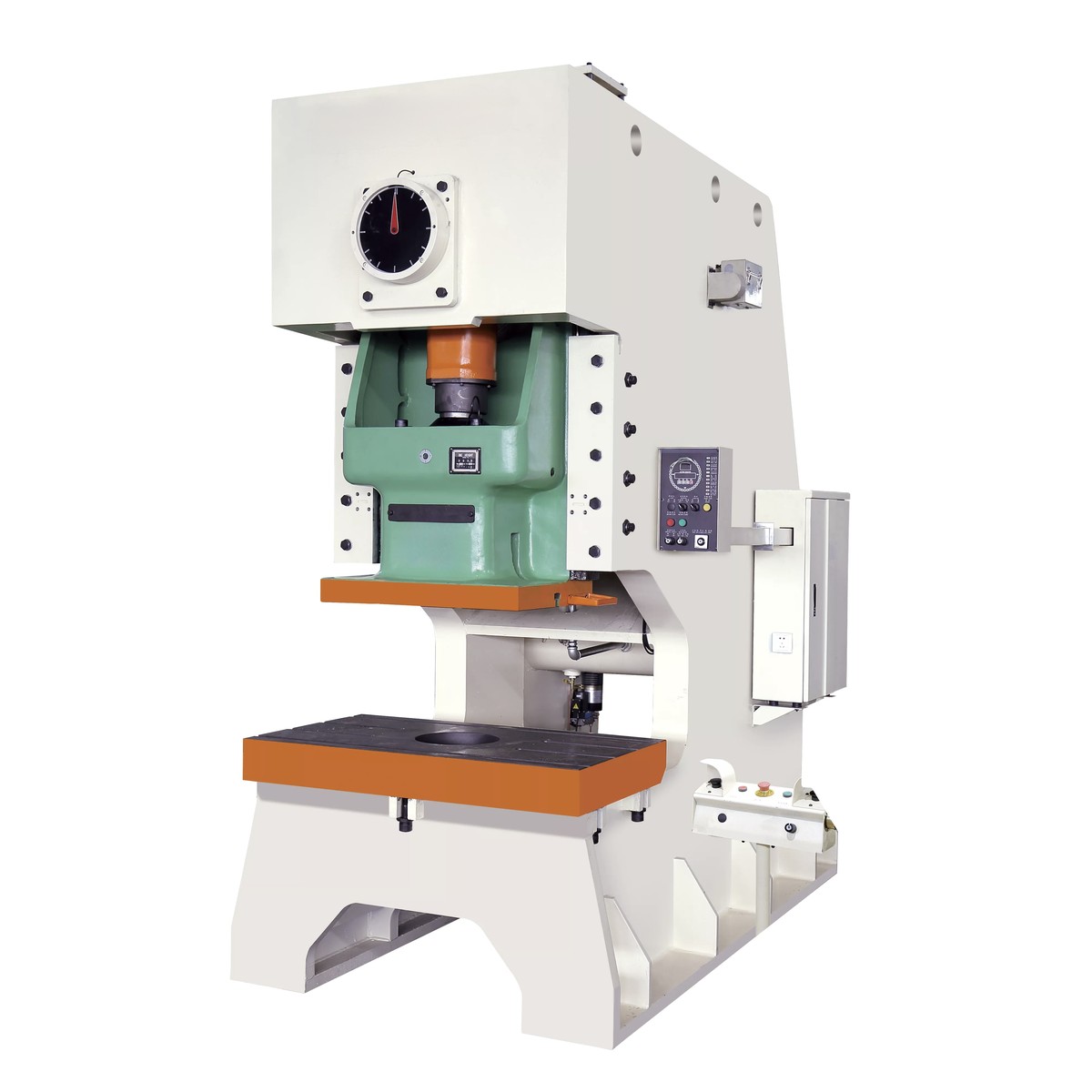

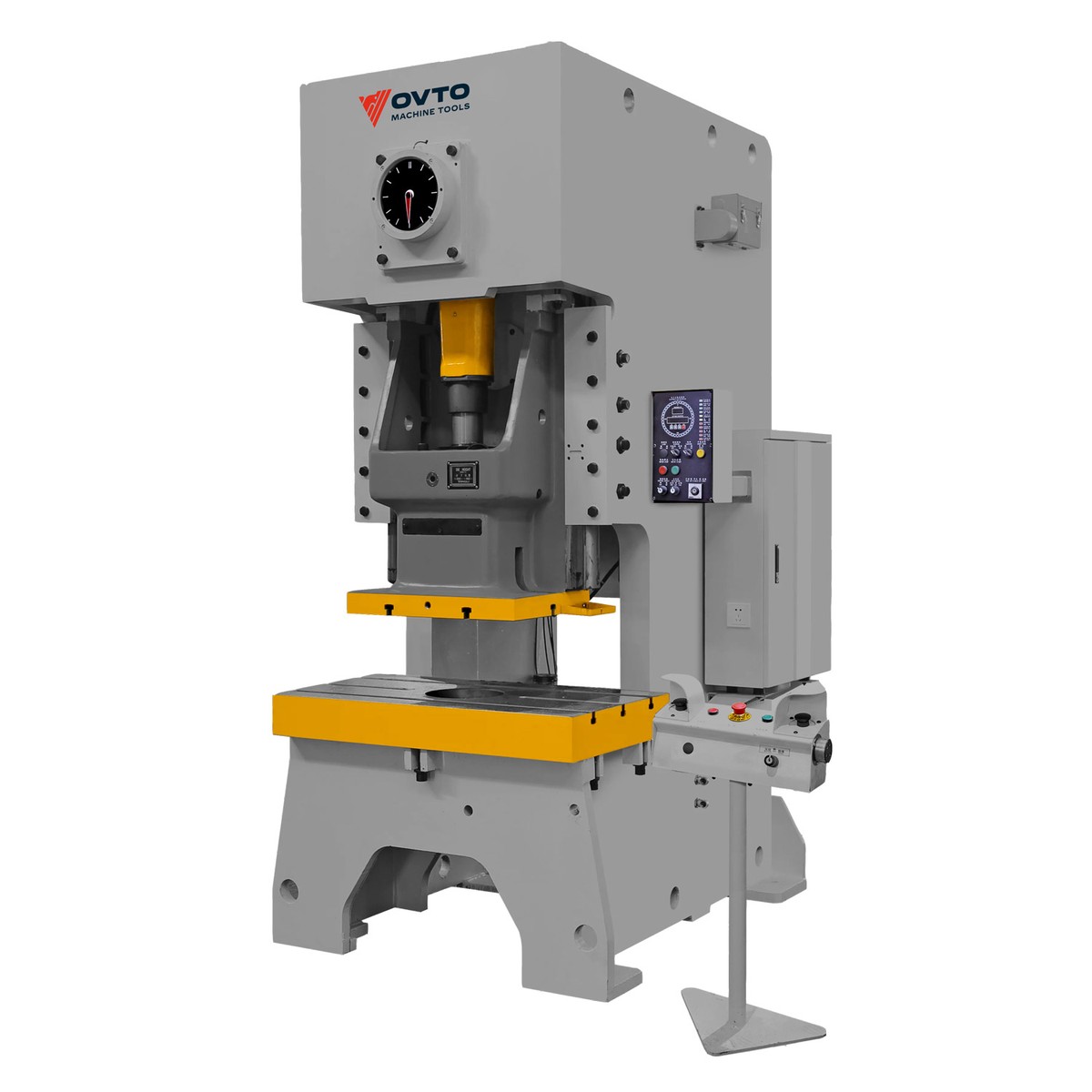

Однокривошипный открытый нерегулируемый, обычной точности серии JF21 имеет жёсткую (механическую) систему защиты от перегрузки, высокую прочность рамы и современную систему смазки. Подходит для интенсивных производственных условий.
Особенности:
- Сварной стальной корпус;
- Сухая пневматическая муфта с тормозом;
- Масляное охлаждение зубчатой передачи;
- Шестигранные направляющие;
- Жёсткий механический защитный элемент;
- Регулировка высоты ползуна вручную с шкалой;
- Электрическая система принудительной подачи густой смазки;
- Ручная система смазки балансировочного цилиндра;
- Интегрированная панель с электронным кулачком.
Номинальное усилие пресса, кН | 160 |
Ход при номинальном усилии, мм | 2 |
Ход ползуна, мм | 60 |
Число ходов в минуту | 135 |
Открытая высота, мм | 220 |
Регулировка открытой высоты, мм | 30 |
Вылет, мм | 160 |
Подштамповая плита, мм | 310x700 |
Толщина подштамповой плиты, мм | 65 |
Размеры отверстия в подштамповой плите (верхний ∅ х глубина х нижний ∅), мм | ∅170x20x∅150 |
Размеры отверстия в подштамповой плите (спереди-назад х слева-направо), мм | 200×220 |
Размеры ползуна, мм | 250x320 |
Размер отверстия под хвостик, мм | ∅40x60 |
Расстояние между колоннами, мм | 460 |
Мощность двигателя, кВт | 3 |
Габариты (ДxШxВ), мм | 1500x1040x2000 |
