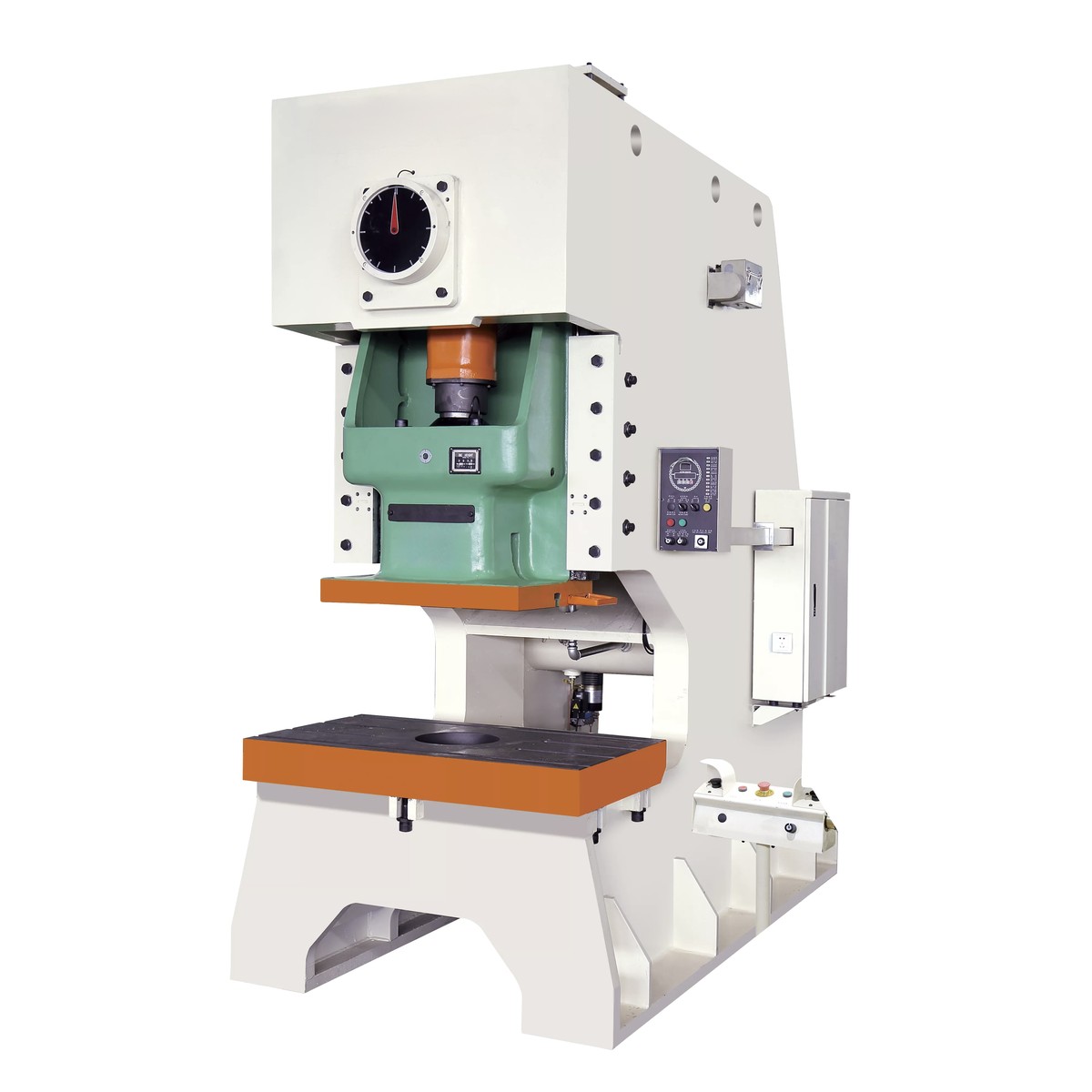

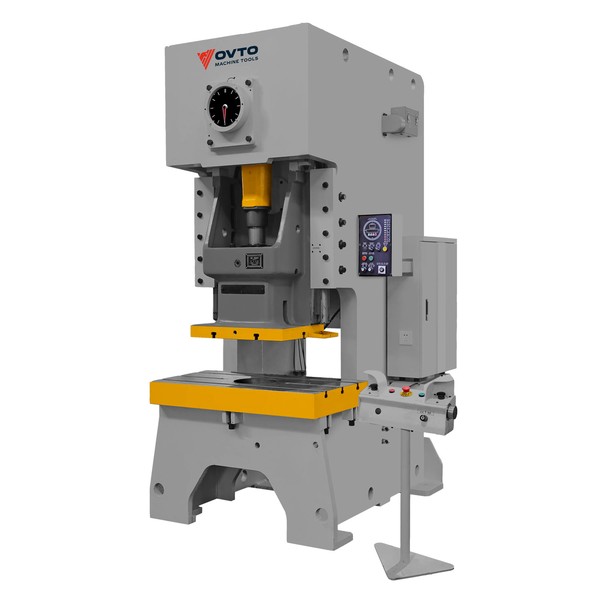

Однокривошипный открытый нерегулируемый, обычной точности серии JF21 имеет жёсткую (механическую) систему защиты от перегрузки, высокую прочность рамы и современную систему смазки. Подходит для интенсивных производственных условий.
Особенности:
- Сварной стальной корпус;
- Сухая пневматическая муфта с тормозом;
- Масляное охлаждение зубчатой передачи;
- Шестигранные направляющие;
- Жёсткий механический защитный элемент;
- Электрическая регулировка высоты ползуна с цифровым дисплеем;
- Балансировочный цилиндр подъёмного типа;
- Электрическая система принудительной подачи густой смазки;
- Ручная система смазки балансировочного цилиндра;
- Интегрированная панель с электронным кулачком.
Номинальное усилие пресса, кН | 1600 |
Ход при номинальном усилии, мм | 6 |
Ход ползуна, мм | 160 |
Число ходов в минуту | 45 |
Открытая высота, мм | 350 |
Регулировка открытой высоты, мм | 110 |
Вылет, мм | 380 |
Подштамповая плита, мм | 740x1300 |
Размеры отверстия в подштамповой плите (спереди-назад х слева-направо), мм | ∅300x50x∅260 |
Толщина подштамповой плиты, мм | 150 |
Размеры отверстия в подштамповой плите (верхний ∅ х глубина х нижний ∅), мм | 480x600 |
Размеры ползуна, мм | 580x770 |
Размер отверстия под хвостик, мм | ∅65x90 |
Расстояние между колоннами, мм | 850 |
Мощность двигателя, кВт | 15 |
Габариты (ДxШxВ), мм | 2230x1630x3210 |
