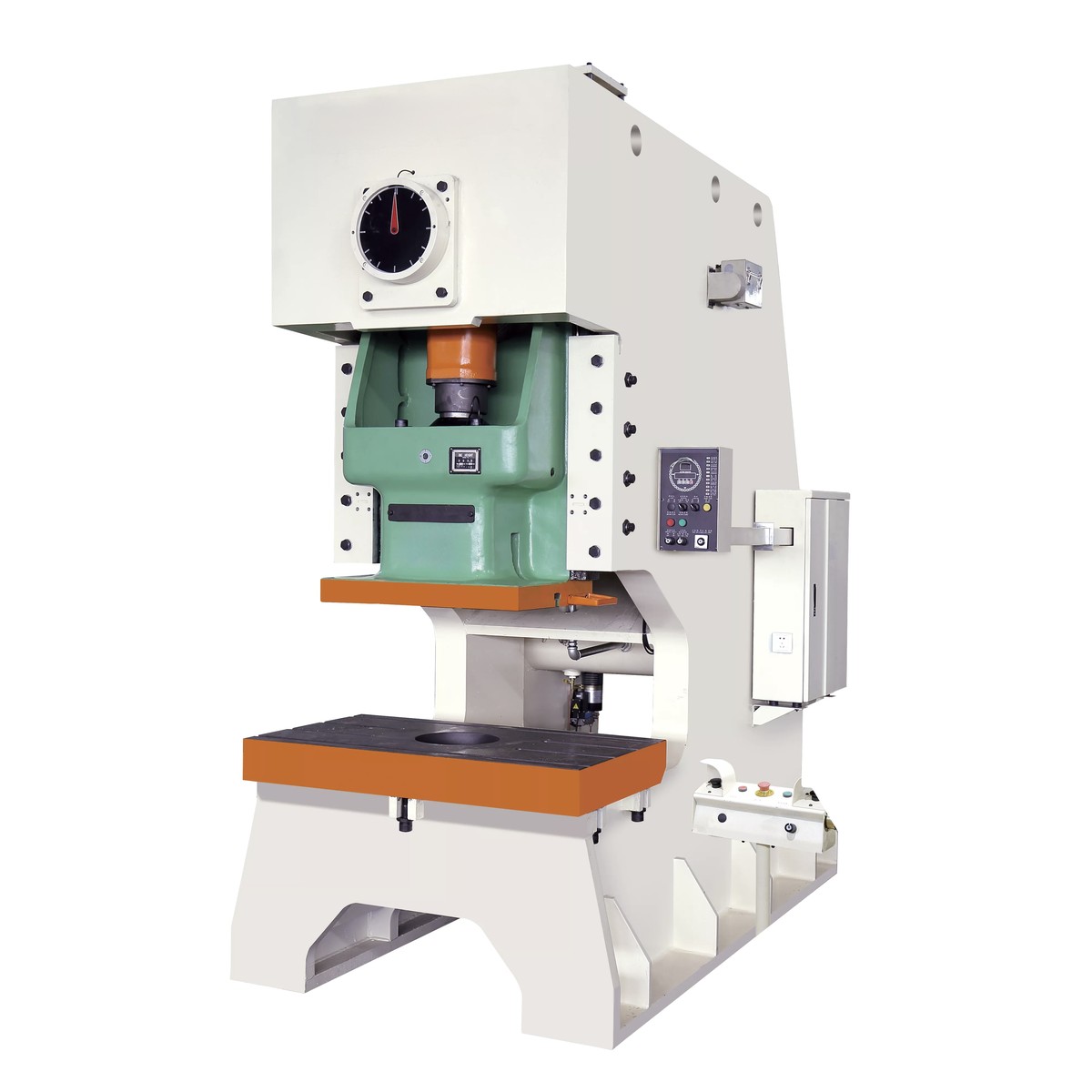

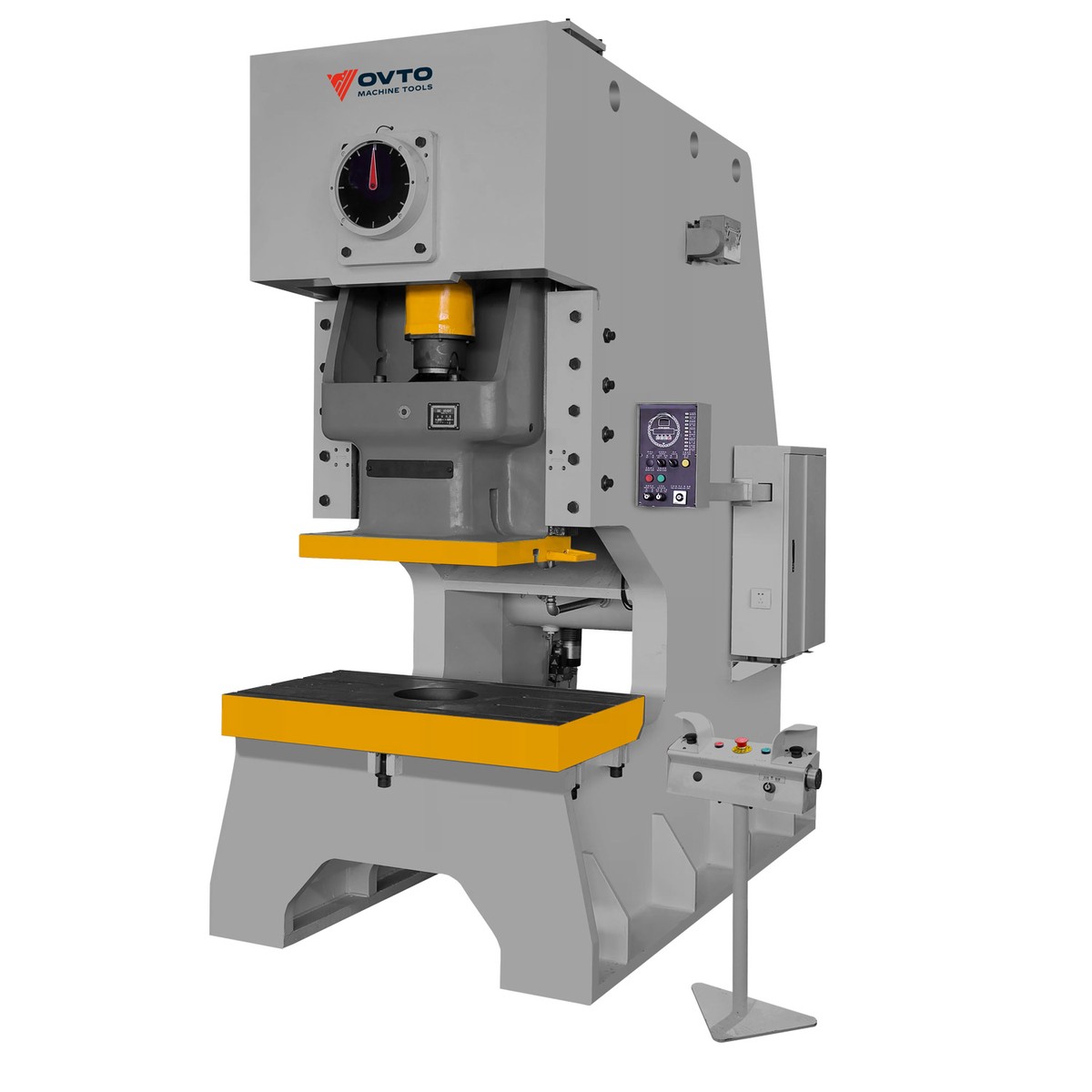

Однокривошипный открытый пресс серии JS21S/JH21F с глубокой горловиной, разработанный для обработки крупных и длинномерных деталей. Различие в системах защиты: JF21S — с жёсткой защитой от перегрузки, JH21S — гидравлическая защита.
Особенности:
- Усиленная сварная конструкция с глубокой горловиной;
- Комбинированная сухая пневматическая муфта и тормоз;
- Масляное охлаждение зубчатой передачи;
- Шестигранные удлинённые направляющие;
- Ручная и электрическая регулировка высоты ползуна с цифровыми или шкальными индикаторами;
- Балансировочный цилиндр;
- Принудительная система смазки;
- Интегрированная панель с электронным кулачком и PLC.
| Номинальное усилие пресса, кН | 800 |
| Ход при номинальном усилии, мм | 5 |
| Ход ползуна, мм | 140 |
| Число ходов в минуту | 60 |
| Открытая высота, мм | 320 |
| Регулировка открытой высоты, мм | 80 |
| Вылет, мм | 760 |
| Подштамповая плита, мм | 580x1000 |
| Размеры отверстия в подштамповой плите (спереди-назад х слева-направо), мм | ∅200x40x∅180 |
| Толщина подштамповой плиты, мм | 120 |
| Размеры отверстия в подштамповой плите (верхний ∅ х глубина х нижний ∅), мм | 390x520 |
| Размеры ползуна, мм | 420x560 |
| Размер отверстия под хвостик, мм | ∅50x80 |
| Расстояние между колоннами, мм | 600 |
| Мощность двигателя, кВт | 7.5 |
| Габариты (ДxШxВ), мм | 2350x1290x2800 |
