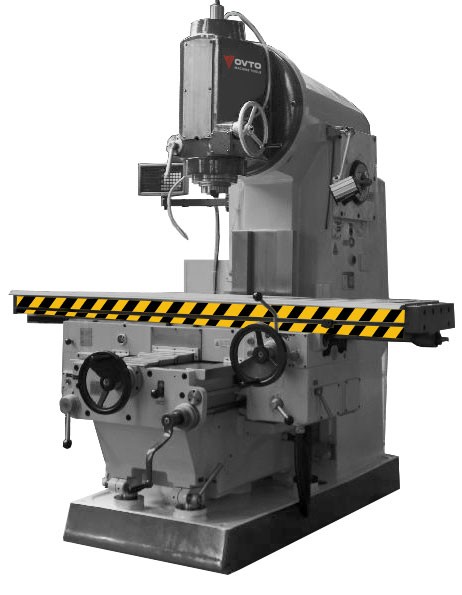

Вертикальный консольно-фрезерный станок MM-1740
Модель MM-1740 является фрезерным консольным станком с вертикальным расположением шпинделя. В нижней части массивной и жесткой станины выполнены вертикальные профильные направляющие, вдоль которых передвигается опорное устройство (консоль) с установленным на ней рабочим столом. Механизмы подачи обеспечивают перемещение и необходимое положение заготовки в рабочем пространстве, задавая вертикальное движение консоли и перемещение в горизонтальной плоскости несущего ее рабочего стола.
Фрезерная головка с механизмом привода шпиндельного вала расположена в верхней части станины. Ее конструкция предусматривает возможность отклонения оси вращения инструмента на ±45° от вертикали, полезную при обработке поверхностей различной ориентации без смены инструмента и использования специального приспособления.
Жесткая конструкция станка за счет прямоугольных направляющих станины и консоли позволяет использовать твердосплавный и быстрорежущий всевозможный инструмент.
Высокая мощность и широкий диапазон скоростей обеспечивают эффективность использования инструмента, станок способен выполнять обработку с высокой скоростью с применением твердосплавного инструмента.
| Размеры верхней рабочей поверхности стола, мм | 1700x400 |
| Максимальная нагрузка на стол, кг | 800 |
| Количество Т-образных пазов на рабочей поверхности стола | 3 |
| Ширина Т-образных пазов,мм | 18 |
| Расстояние между осями Т-образных пазов, мм | 90 |
| Максимальное ручное перемещение стола по осям X Y Z, мм | 900x315x385 |
| Скорость подачи стола (X), мм/мин | 23.5-1180 |
| Скорость подачи стола (Y), мм/мин | 23.5-1180 |
| Скорость подачи стола (Z), мм/мин | 8-394 |
| Ускоренная подача стола по осям X Y Z, мм/мин | 2300x2300x770 |
| Конус шпинделя вертикальной фрезерной головы | 50 |
| Пределы частот вращения вертикального шпинделя, об/мин | 30-1500 |
| Диапазон наклона фрезерной головы, ° | ±45 |
| Расстояние от торца вертикального шпинделя до поверхности стола, мм | 130-515 |
| Мощность двигателя привода вертикального шпинделя, кВт | 11 |
| Габариты (ДxШxВ), мм | 2580x2180x2320 |
| Масса, кг | 4200-4550 |
Стандартная комплектация:
Станок консольно-фрезерный в сборе - 1 шт.
Инструмент:
Шомпол М24 – 1шт.
Оправка для торцевых фрез ISO50-FMB40 – 1 шт.
Оправка ISO50 с набором из 8 цанг (4,5,6,8,10,12,14,16) - 1 к-т.
Принадлежности:
- Масленка
- Комплект из 4 рожковых ключей (17-36) – 1 к-т
- Комплект из 4 шестигранных ключей (5,6,8,10) – 1 к-т
Документация:
- Руководство по эксплуатации - 1 шт.
- Паспорт станка - 1 шт.
- Комплект паспортов на электродвигатели - 1 к-т.
Доп. опции:
- Тиски станочные
- Комплект прихватов для Т-образного паза 18мм
