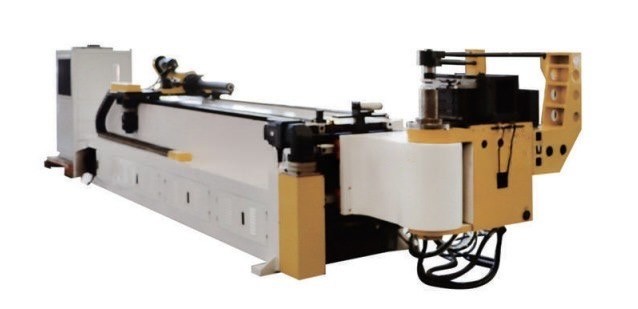

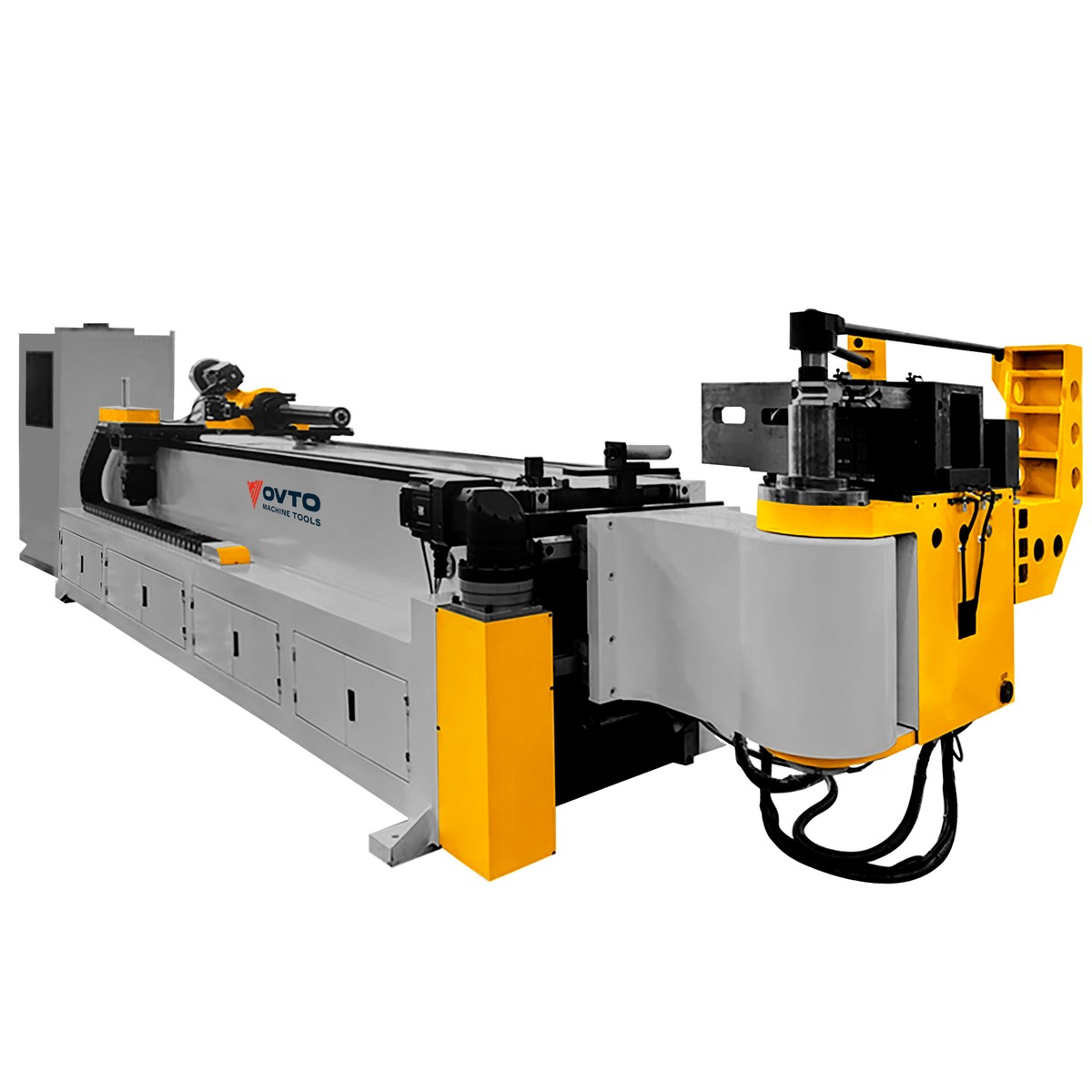

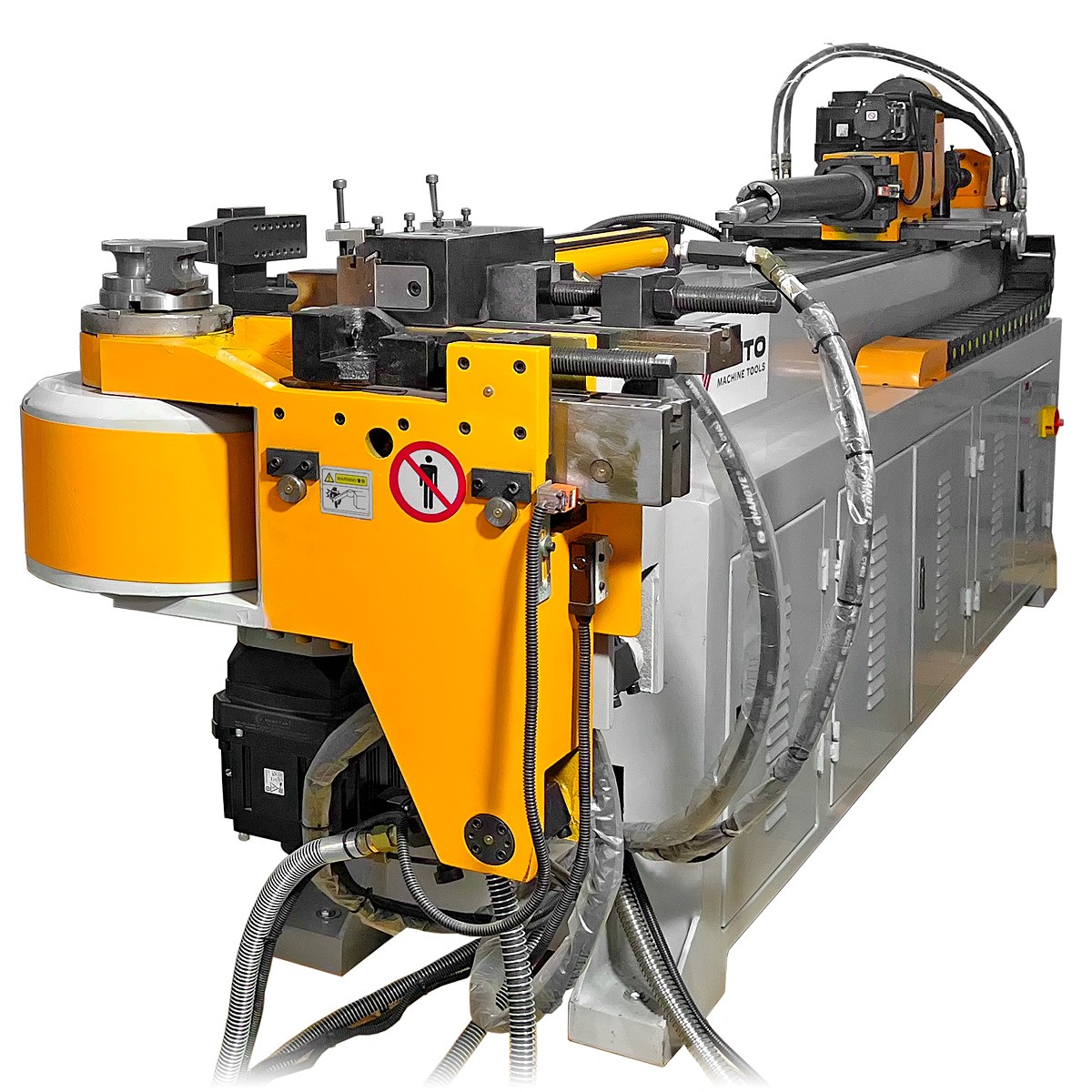

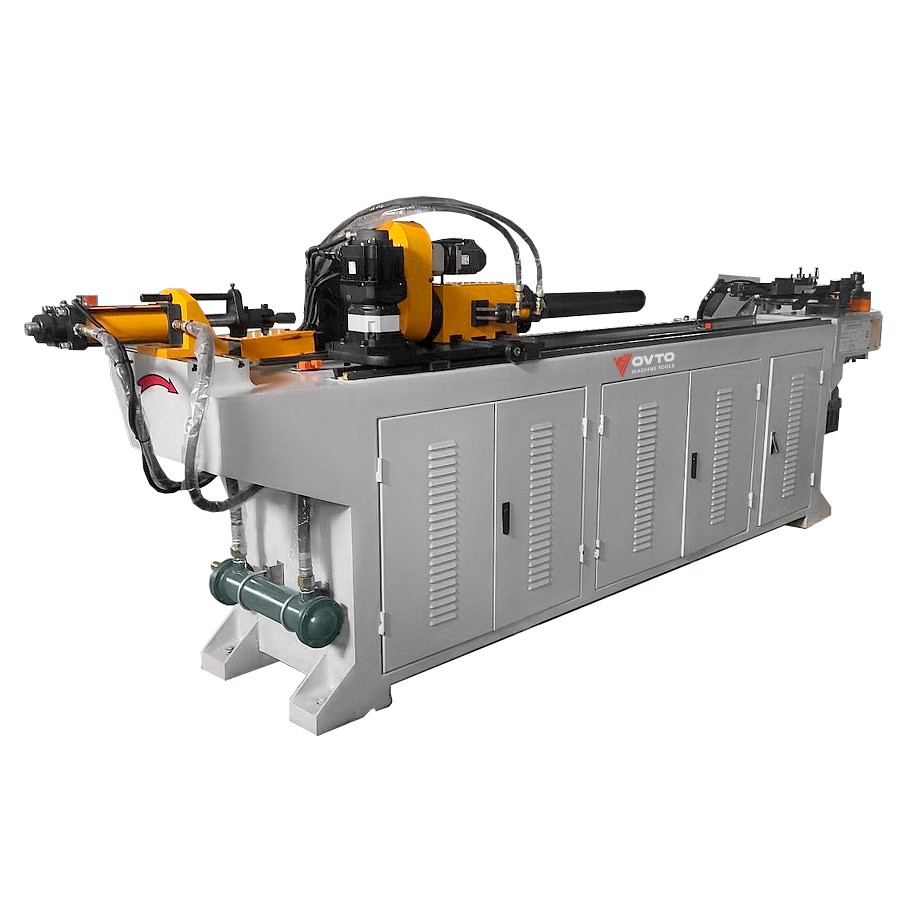

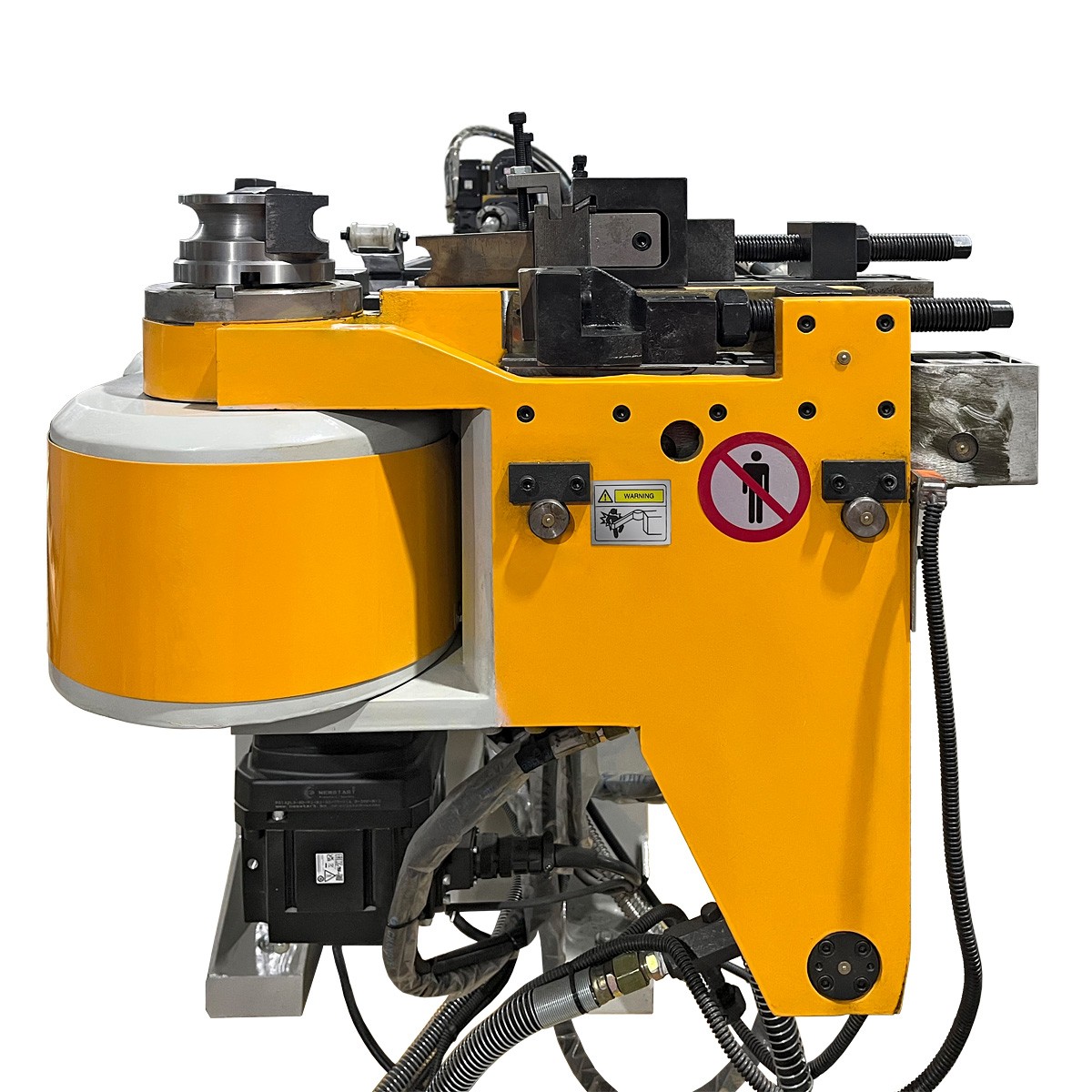

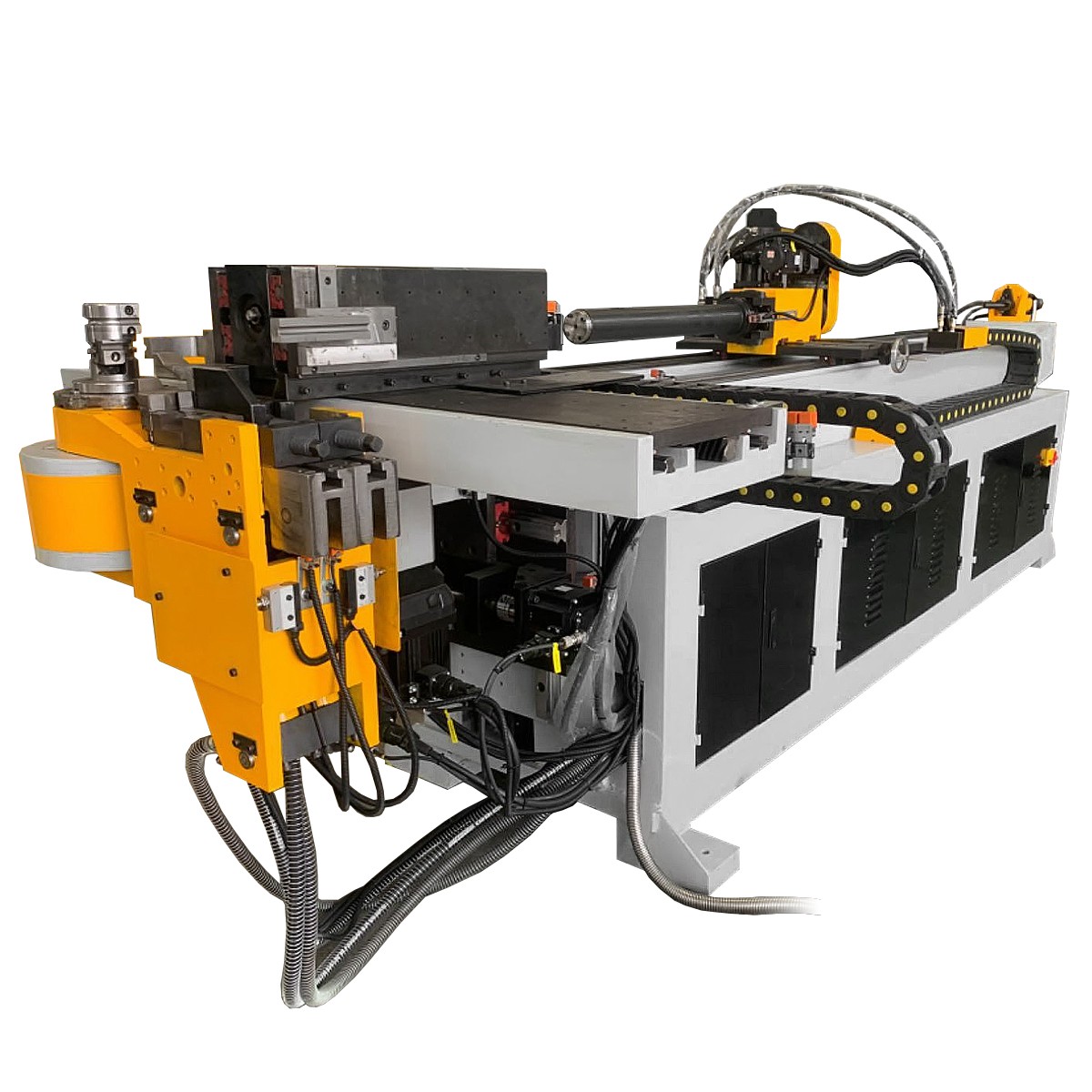

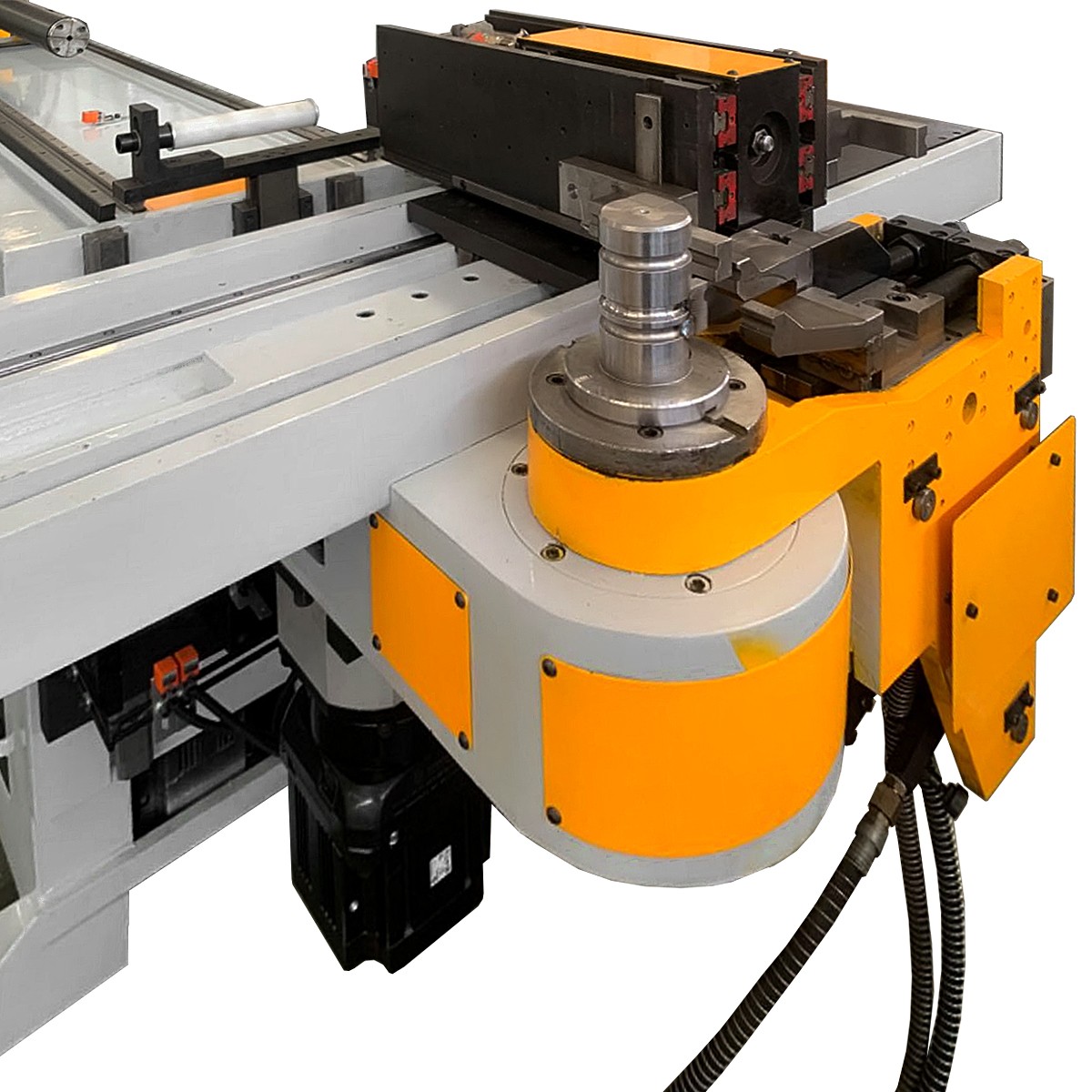

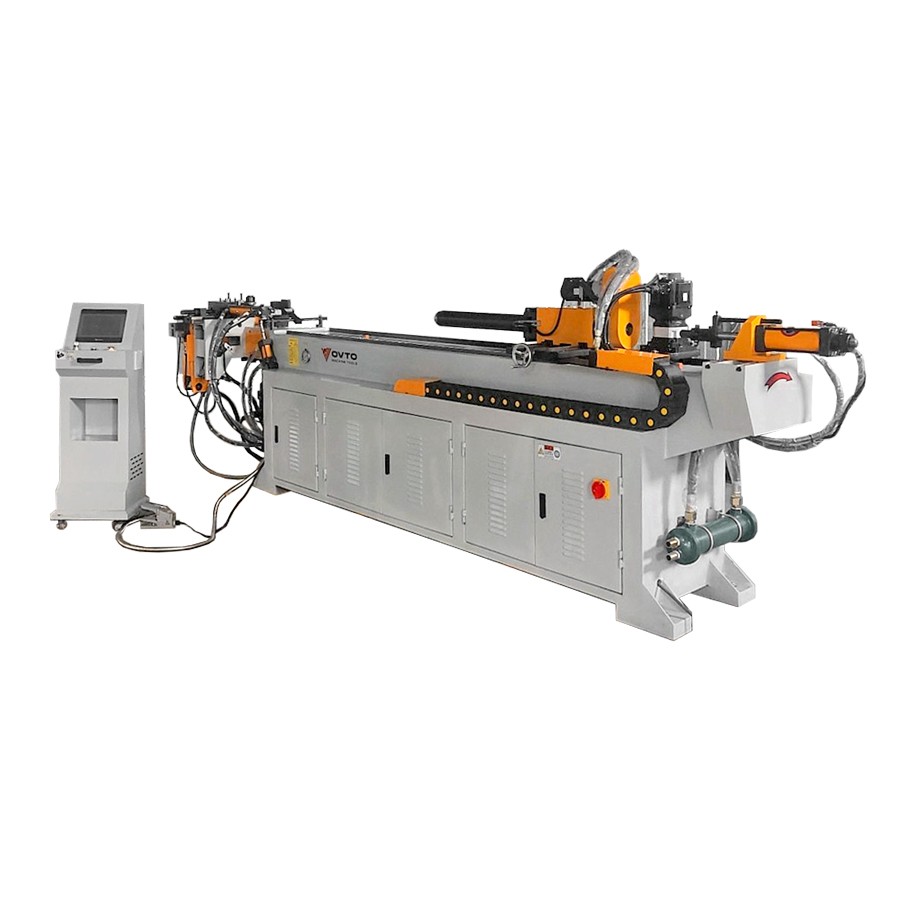

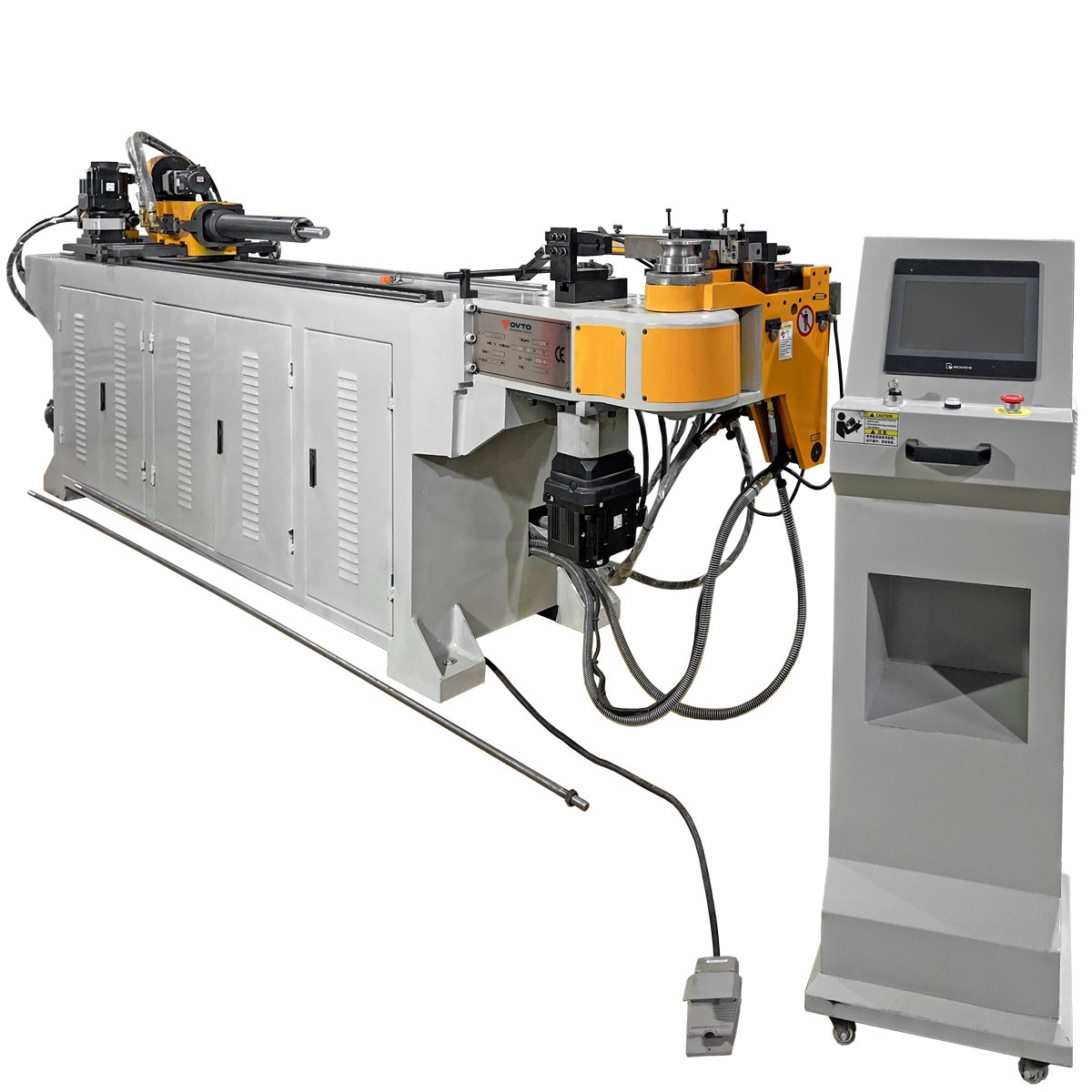

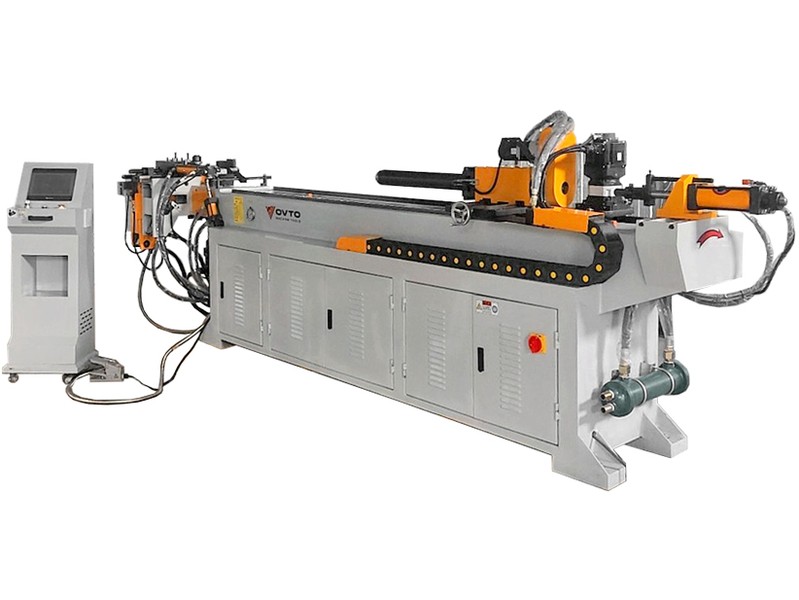

Трубогибочный станок модели PBH(A) предназначен для гибки стальных и цветных труб диаметром до 168 мм методом холодного наматывания. Благодаря продуманной конструкции и современной системе управления на базе ПЛК с сенсорной панелью, модель идеально подходит как для серийного, так и мелкосерийного производства.
Особенности:
- Гидропривод с плавным ходом — обеспечивает стабильную гибку без рывков и деформаций.
- ПЛК-управление с сенсорным экраном — интуитивно понятный интерфейс и быстрая настройка параметров.
- Высокоточный серводвигатель поворота — точное позиционирование заготовки при многоколенной гибке.
- Память на 100 программ — до 20 углов изгиба и поворота в каждой, с быстрым переключением.
- Автоматическая система диагностики ошибок — упрощает обслуживание и повышает надёжность.
- Медленный возврат оправки — чистая гибка без складок, заломов и потери геометрии.
- Инструмент из закалённой стали HRC ≥ 50 — высокая износостойкость, идеален для длительной эксплуатации.
| Макс. поперечное сечение, мм | 168x15 |
| Допустимая длина по оправке, мм | 4200 |
| Радиус гибки, мм | 500 |
| Угол изгиба, град. | 185 |
| Скорость гибки, мм/сек | 25 |
| Точность угла гиба, град | ±1 |
| Скорость поворота трубы, мм/сек | 60 |
| Точность поворота трубы, град | ±15 |
| Скорость подачи трубы, мм/сек | 450 |
| Точность подачи трубы, мм | ±1 |
| Мощность сервомотора поворота трубы, кВт | 2 |
| Мощность сервомотора подачи трубы, кВт | 3 |
| Мощность двигателя гидравлической системы, кВт | 30 |
| Габариты (ДxШxВ), мм | 7400x2200x1800 |
| Масса, кг | 12000 |
