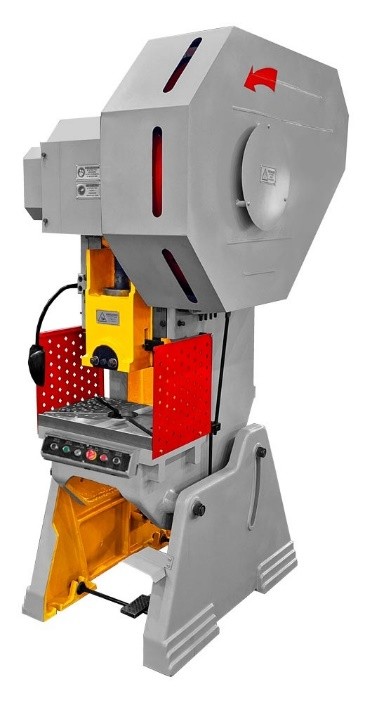

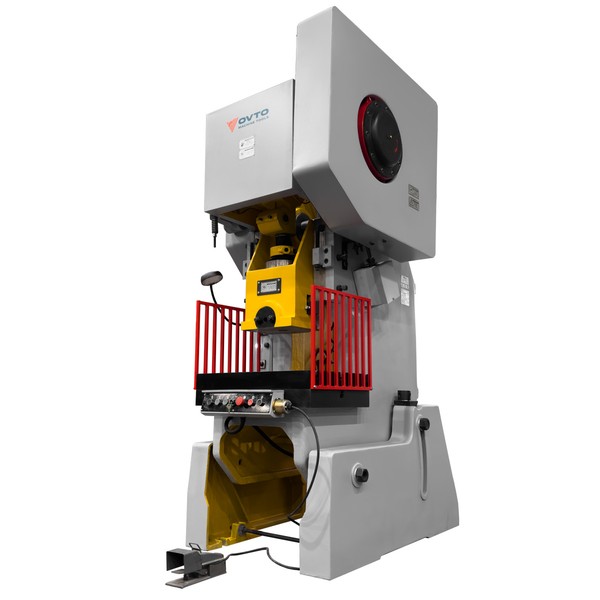

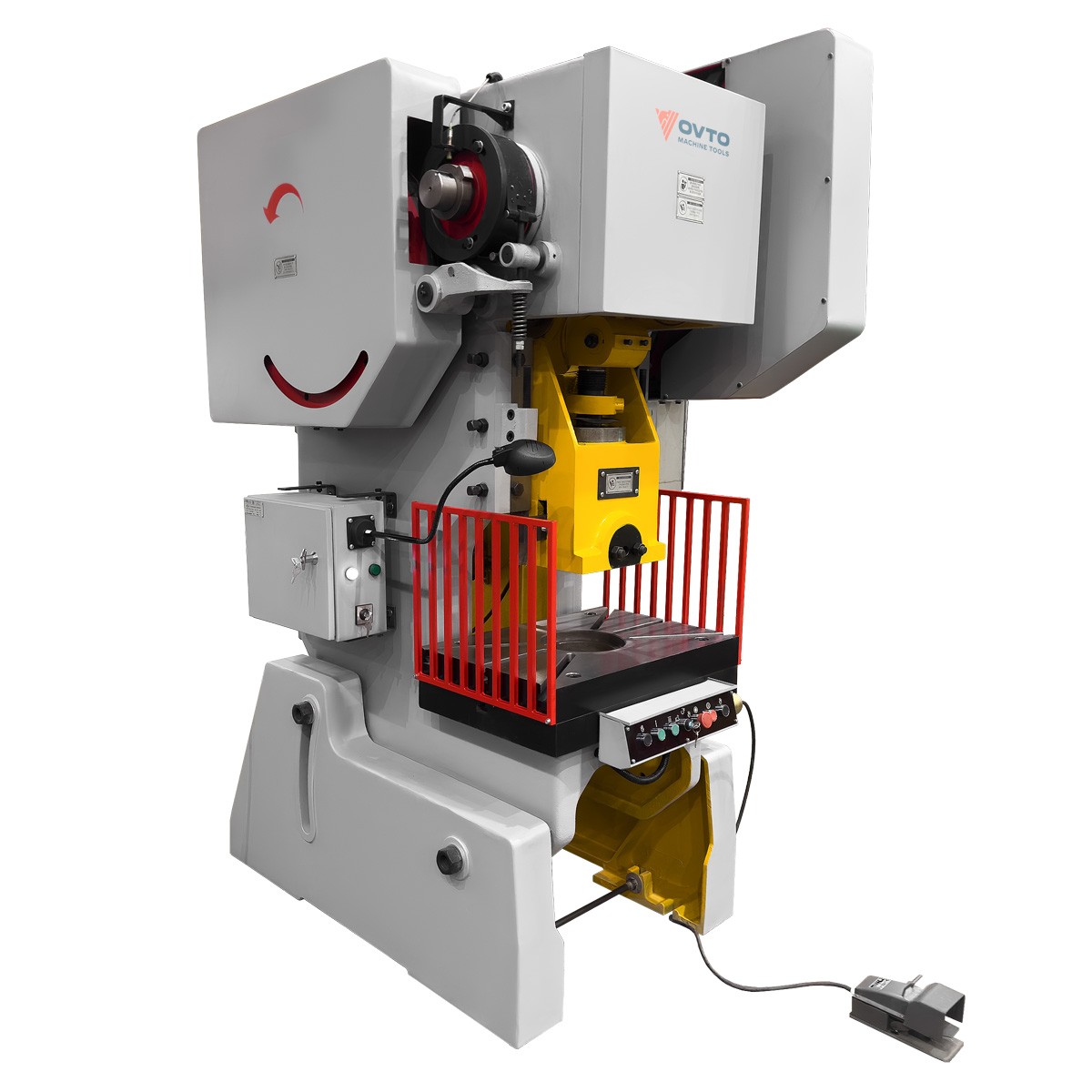

Однокривошипный механический пресс серии PK23 предназначен для выполнения различных операций холодной штамповки, таких как пробивка, вырубка, формовка и гибка.
Особенности:
- Механическая кулачковая муфта-тормоз с простой и надежной конструкцией обеспечивает эффективную и безопасную работу.
- Горизонтально расположенный коленчатый вал и чугунная станина эффективно поглощают вибрации, повышая устойчивость станка.
- Автоматическая система смазки (опционально) продлевает срок службы оборудования, снижая потребность в обслуживании.
- С-образная открытая конструкция станины обеспечивает удобный доступ к рабочему столу с трех сторон, упрощая погрузку и разгрузку изделий, а также позволяя механизировать производственный процесс.
Пресс PK23 сочетает в себе надежность, удобство эксплуатации и долговечность, что делает его оптимальным решением для производственных задач.
| Номинальное усилие пресса, кН | 400 |
| Ход ползуна, мм | 10-80 |
| Число непрерывных ходов ползуна, мин-1 | 55 |
| Наибольший ход выталкивателя в ползуне, мм | 35 |
| Размер стола, мм | 710x480 |
| Размеры отверстия в столе, мм | 250x220, Ф180 |
| Размеры ползуна, мм | 270x320 |
| Размеры подштамповой плиты, мм | 710x480 |
| Толщина подштамповой плиты, мм | 80 |
| Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм | 300 |
| Величина регулировки расстояния между столом и ползуном, мм | 80 |
| Расстояние от оси ползуна до станины (вылет), мм | 260 |
| Расстояние между стойками станины в свету, мм | 300 |
| Диаметр отверстия в ползуне под хвостовик, мм | 50 |
| Глубина отверстия в ползуне под хвостовик, мм | 70 |
| Мощность электродвигателя привода, кВт | 4 |
| Тип муфты | Механическая |
| Наибольший угол наклона станины, град. | 25 |
| Габариты (ДxШxВ), мм | 1600x1200x2320 |
| Масса, кг | 3150 |
Стандартная комплектация:
1. Механическая кулачковая муфта
2. Механический тормоз
3. Электрическая педаль включения
4. Механическая защита от перегрузки
5. Ручная система смазки
6. Подштамповая плита
7. Боковые ограждения рабочей зоны
8. Освещение рабочей зоны.
9. Механический выталкиватель в ползуне
10. ЗИП:
- срезная шайба
- ловушка муфты включения
- шпонка муфты включения
- лента тормоза
- шприц шприц рычажно-плунжерный
11. Документация:
- руководство по эксплуатации
- технический паспорт
- декларация соответствия ТР ТС.
Опционально:
1. Фотозащита.
2. Система автоматической импульсной смазки
3. Средства механизации для подачи материала
4. Подштамповая плита по индивидуальным размерам.
Стандартная комплектация:
1. Механическая кулачковая муфта
2. Механический тормоз
3. Электрическая педаль включения
4. Механическая защита от перегрузки
5. Ручная система смазки
6. Подштамповая плита
7. Боковые ограждения рабочей зоны
8. Освещение рабочей зоны.
9. Механический выталкиватель в ползуне
10. ЗИП:
- срезная шайба
- ловушка муфты включения
- шпонка муфты включения
- лента тормоза
- шприц шприц рычажно-плунжерный
11. Документация:
- руководство по эксплуатации
- технический паспорт
- декларация соответствия ТР ТС.
Опционально:
1. Фотозащита.
2. Система автоматической импульсной смазки
3. Средства механизации для подачи материала
4. Подштамповая плита по индивидуальным размерам.
Рис. 1. Станина наклоняемого пресса:
1 – станина; 2 – буксы; 3 – втулка; 4 – болт; 5 – гайка; 6 – направляющая; 7 – стойка;
8 – подштамповая плита; 9 – гайка;
Основные узлы линейки кривошипных прессов серии PK
Стандартная комплектация
1. |
| Литая станина из чугуна
Станина прессов литая, что обеспечивает снижение величины упругих деформации при нагрузке и хорошее поглощение вибраций при эксплуатации пресса.
(Входит в стандартную комплектацию)
|
2. |
| Регулировка наклона станины Используется при удалении штампуемых изделий или отходов в просвет между стойками пресса.
(Входит в стандартную комплектацию) |
3. |

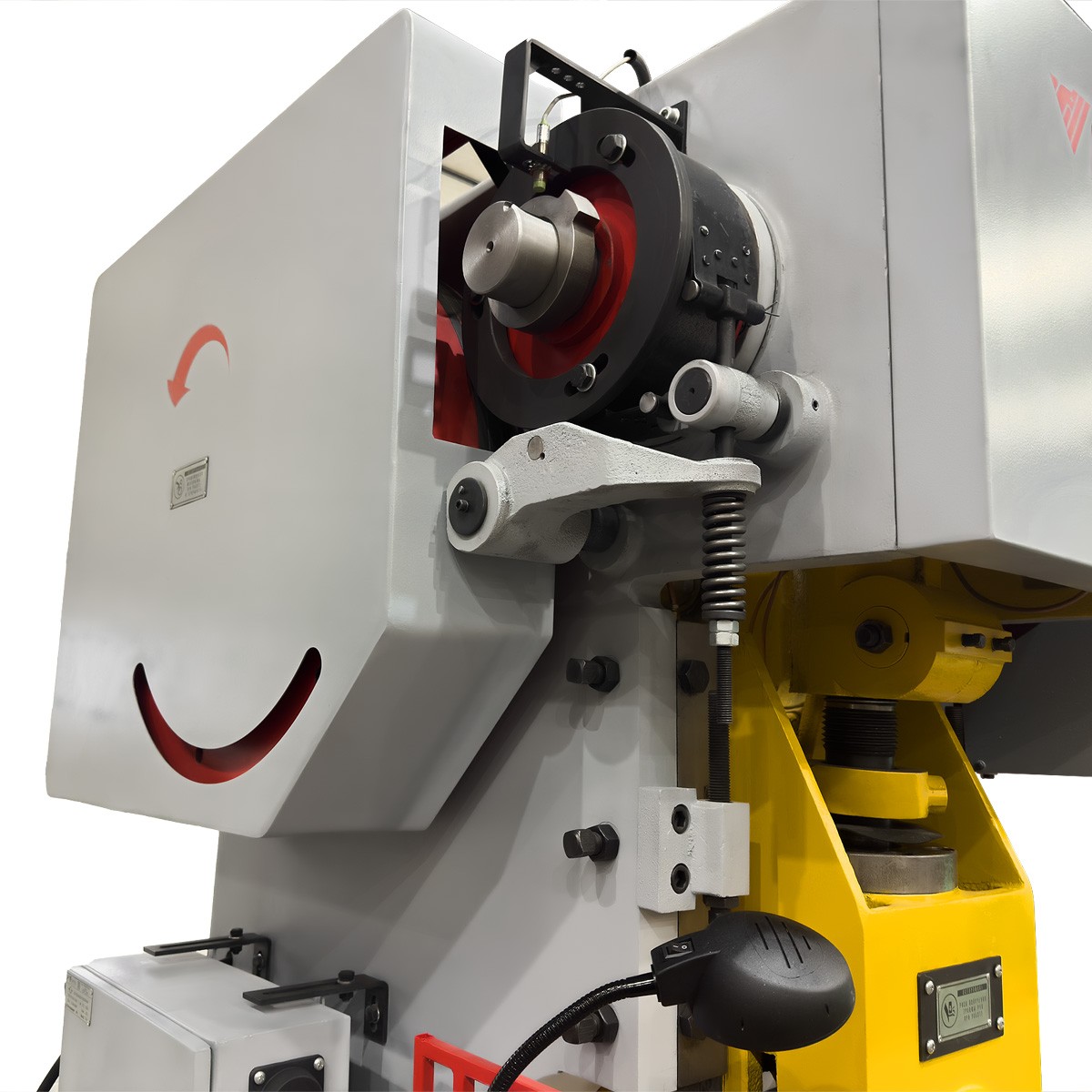

| Механическая кулачковая муфта Механическая муфта это экономичное и надежное решение для применения в стандартных условиях эксплуатации.
(Входит в стандартную комплектацию) |
4. |

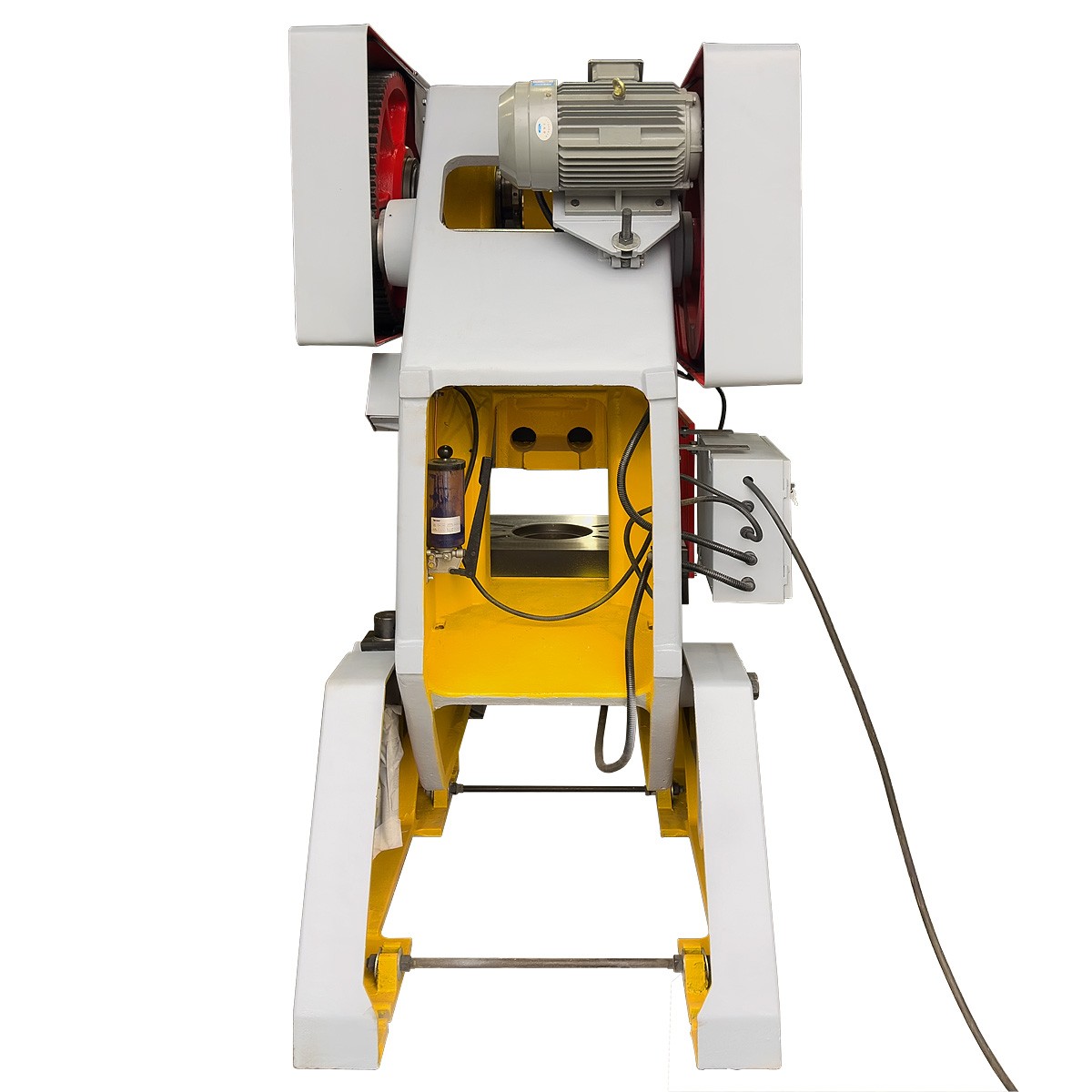

| Электродвигатель
(Входит в стандартную комплектацию) |
5. |
| Электрическая ножная педаль EMAS (Турция) Ножные выключатели надежно защещины металическим кожухом и упором от случайного нажатия.
(Входит в стандартную комплектацию) |
6. |
| Ручная система смазки
(Входит в стандартную комплектацию) |
7. |

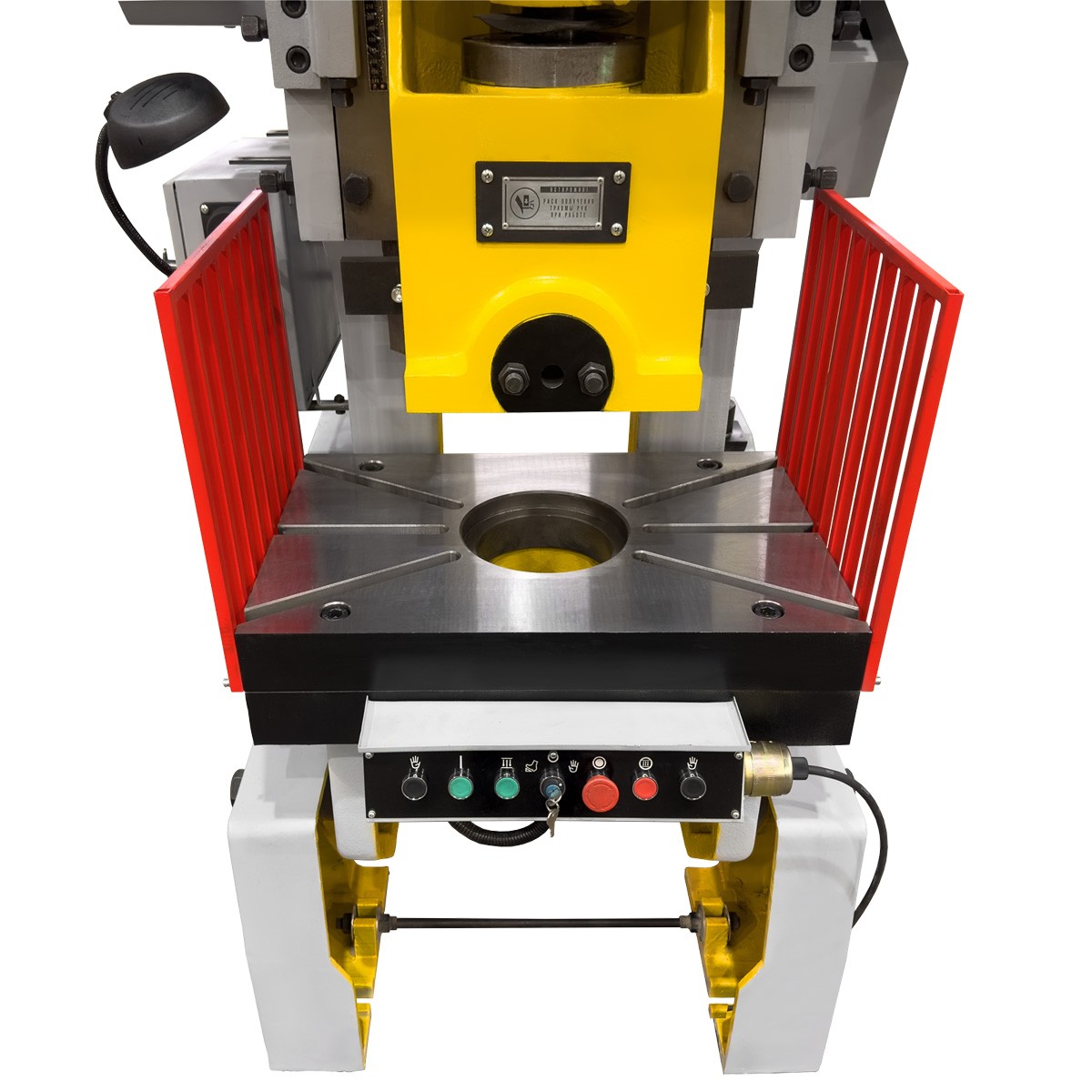

| Подштамповая плита
Возможно исполнение под Ваше ТЗ. (Входит в стандартную комплектацию) |
Дополнительные опции
1. |
| Пневматическая муфта-тормоз серии УВ (Россия) Основноена значение заключается в обеспечении вращения и остановке ведомых частей в необходимые моменту согласно технологическим процессам работы станка.
(Оснащается опционально)
|
2. |
| Пневмовыталкиватель Camozzi (Италия) Предназначены для удаления деталей из оформляющей полости пресс-формы.
(Оснащается опционально) |
3. |
| Система автоматической смазки СME (Италия) Cистема смазки упрощает обслуживание узлов, снижает трудоемкость и обеспечивает надежность работы прессов.
(Оснащается опционально) |
4. |
| Фотозащита рабочей зоны ВБ3.64 (Россия) с боковой защитой рабочей зоны Фотобарьеры применяют для обеспечения безопасной работы операторов кузнечно-прессового оборудования. Эти устройства призваны защитить человека от опасного действия механизмов, предотвратить травмы и увечья, и служат для контроля опасных зон около движущихся частей прессов.
(Оснащается опционально) |
5. |
| Контроллер для применения в составе линии OptimusDrive (Россия) Позволяет отследить количество циклов, произведенных за смену. Регулировать режимы работы пресса. Необходим при выборе следующих опций: Фотозащита, Ножная педаль EMAS, Пневмовыталкиватель, Пнефмомуфта. (Оснащается опционально) |
6. |
| Система пневмообдува Производитель OVTO Позволяет удалить с рабочей зоны станка пыль, облой и тд.
(Оснащается опционально) |
7. |
| Регулировка хода ползуна Позволяет регулировать усилие пресса и обеспечивает нормальное исполнение технологического режима при изменении типа технологической операции (переход от вырубки к гибке, от вытяжки к пробивке и тд.).
(Оснащается опционально) |
