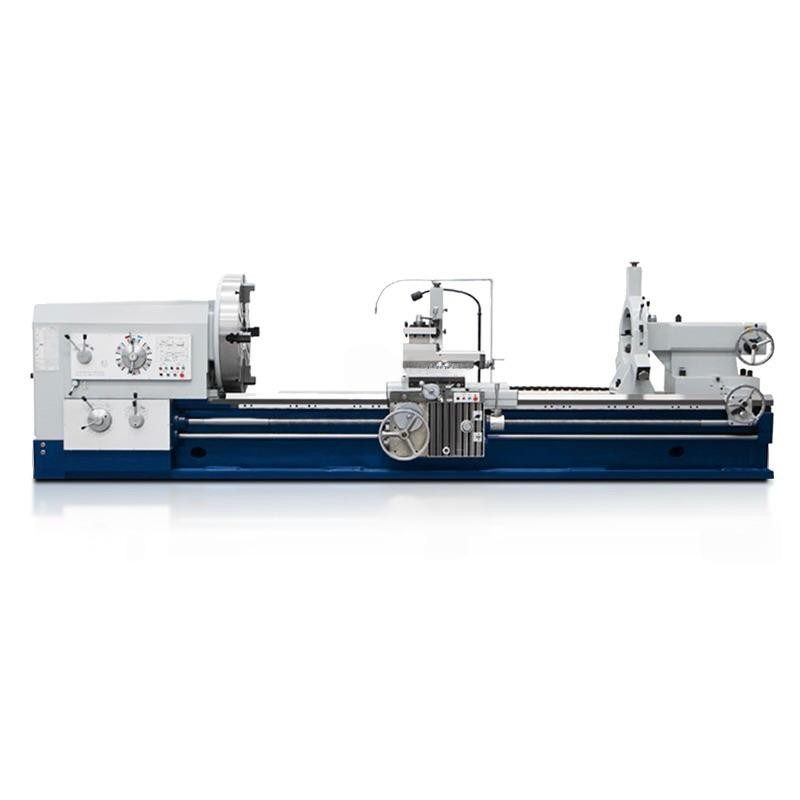

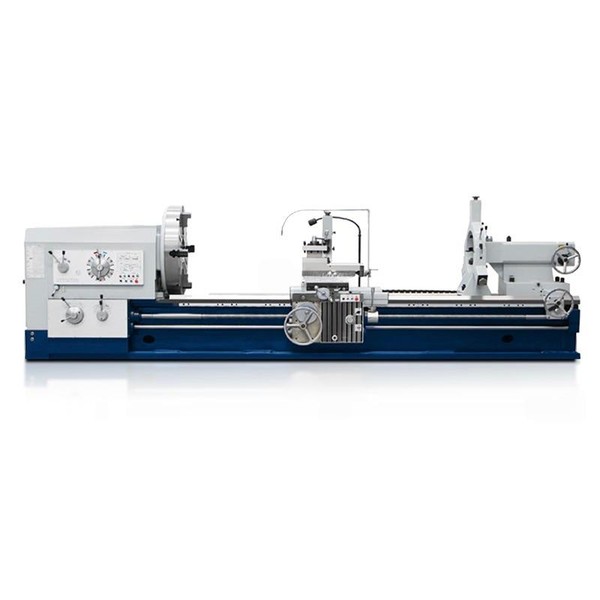

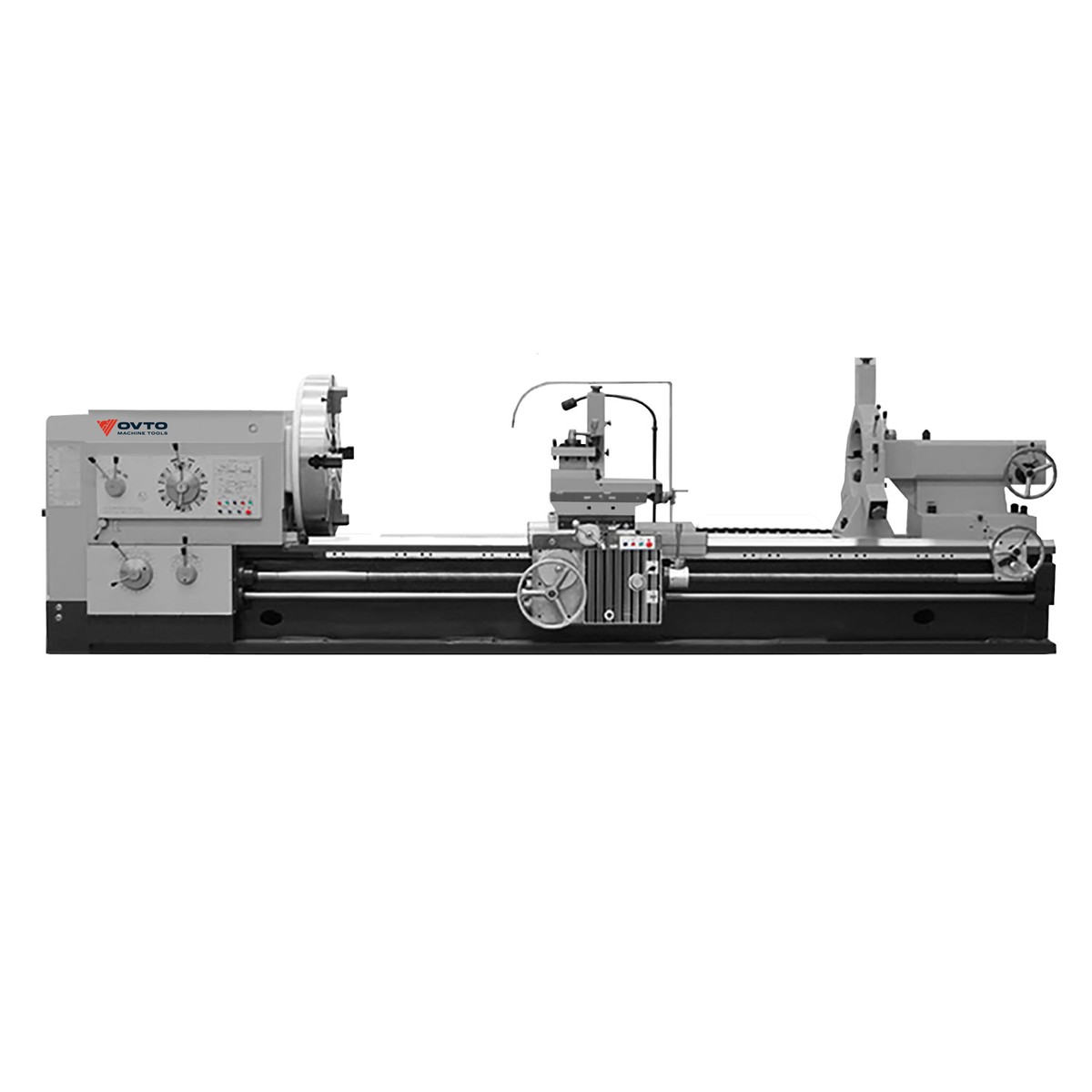

Токарно-трубонарезной станок модели Q13 предназначен для обтачивания концов труб, нарезания метрической, дюймовой и конической резьбы в условиях единичного и мелкосерийного производства. Может применяться для обработки штанг, переводников, замков и других деталей трубных соединений, используемых в нефтегазовой промышленности.
Заготовка пропускается через полый шпиндель и зажимается двумя четырёхкулачковыми патронами. Один из концов трубы дополнительно поддерживается люнетом. Возможна установка конусной линейки для точения конических поверхностей и нарезания конической резьбы.
Станок обеспечивает прямое и обратное вращение шпинделя и подходит для выполнения основных операций при изготовлении и ремонте резьбовых соединений нефтяных труб.
| Диаметр обработки над станиной, мм | 800 |
| Диаметр обработки над суппортом, мм | 480 |
| Межцентровое расстояние (РМЦ), мм | 1500/3000 |
| Диапазон нарезки трубной резьбы, мм | 50-250 |
| Диаметр шпинделя | 255 |
| Скорость вращения шпинделя, об/мин | 25-350 |
| Размер инструмента, мм | 32x32 |
| Ход по оси X, мм | 420 |
| Ход по оси Z, мм | 1250/2750 |
| Диапазон продольных подач, мм/об | 32/0.0475-0.72 |
| Диапазон поперечных подач, мм/об | 32/0.095-1.44 |
| Быстрый ход по оси X, мм/мин | 2300 |
| Быстрый ход по оси Z, мм/мин | 4000 |
| Метрическая резьба, количество/диапазон | 22/1-15 |
| Дюймовая резьба, количество/диапазон | 26/14-1 |
| Диаметр пиноли задней бабки, мм | 120 |
| Конус пиноли задней бабки | MT6 |
| Ход пиноли задней бабки, мм | 250 |
| Мощность главного двигателя, кВт | 15 |
| Габариты (ДxШxВ), мм | 4100/5600x1700x1600 |
| Масса, кг | 8000/9000 |
