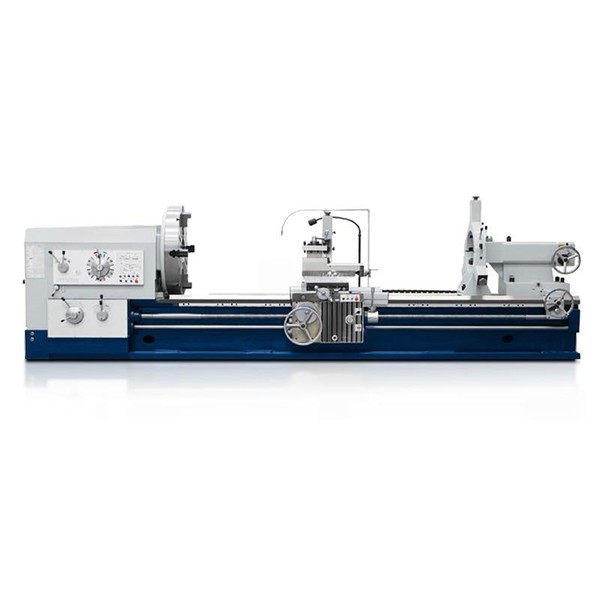

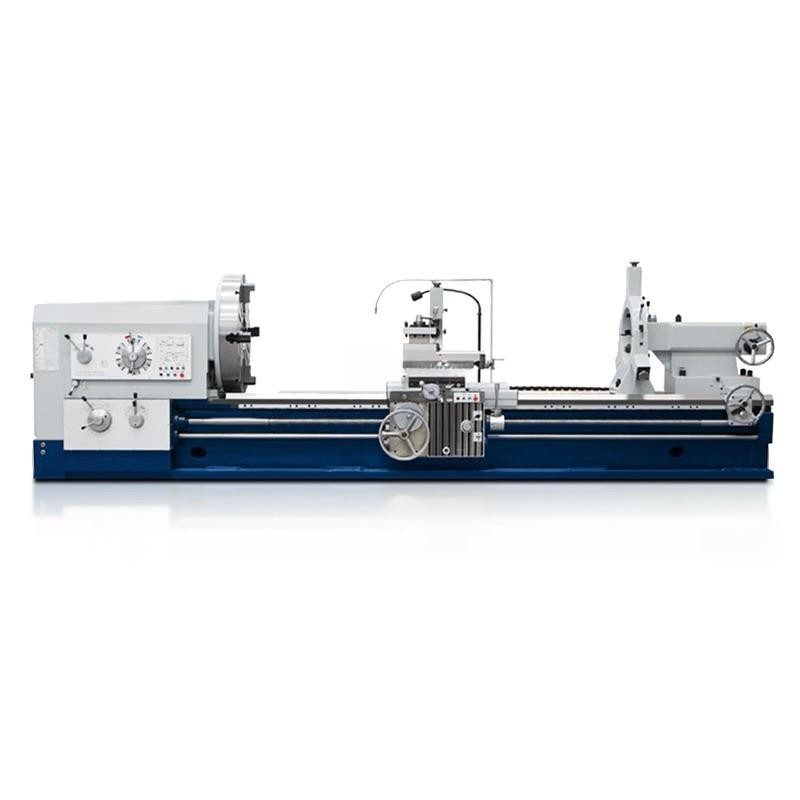

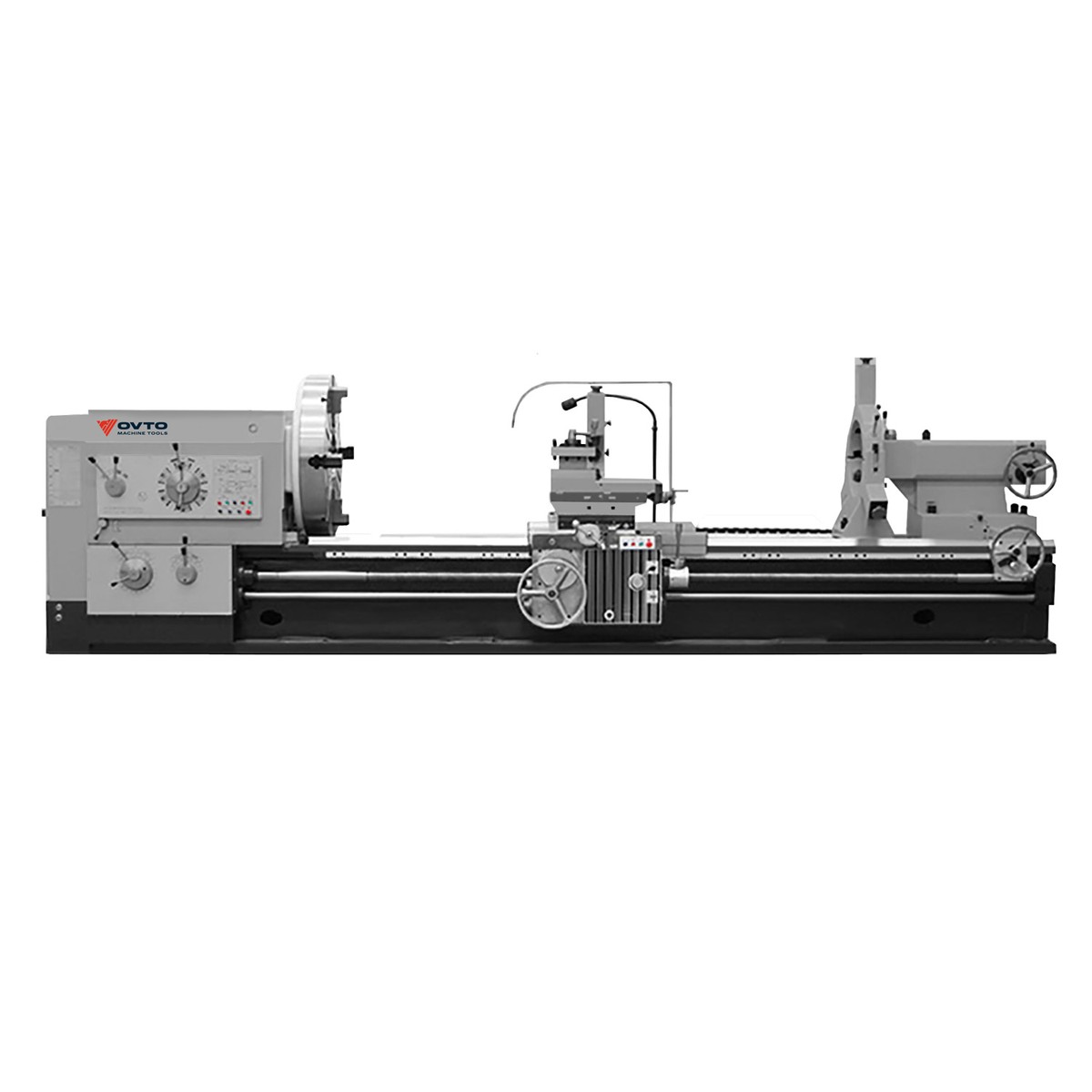

Токарно-трубонарезной станок модели Q13 предназначен для обтачивания концов труб, нарезания метрической, дюймовой и конической резьбы в условиях единичного и мелкосерийного производства. Может применяться для обработки штанг, переводников, замков и других деталей трубных соединений, используемых в нефтегазовой промышленности.
Заготовка пропускается через полый шпиндель и зажимается двумя четырёхкулачковыми патронами. Один из концов трубы дополнительно поддерживается люнетом. Возможна установка конусной линейки для точения конических поверхностей и нарезания конической резьбы.
Станок обеспечивает прямое и обратное вращение шпинделя и подходит для выполнения основных операций при изготовлении и ремонте резьбовых соединений нефтяных труб.
| Диаметр обработки над станиной, мм | 1000 |
| Диаметр обработки над суппортом, мм | 610 |
| Межцентровое расстояние (РМЦ), мм | 1500/3000 |
| Диапазон нарезки трубной резьбы, мм | 190-380 |
| Диаметр шпинделя | 390 |
| Скорость вращения шпинделя, об/мин | 6-205 |
| Размер инструмента, мм | 45x45 |
| Ход по оси X, мм | 520 |
| Ход по оси Z, мм | 1250/2750 |
| Диапазон продольных подач, мм/об | 32/0.05-0.75 |
| Диапазон поперечных подач, мм/об | 32/0.1-1.5 |
| Быстрый ход по оси X, мм/мин | 1870 |
| Быстрый ход по оси Z, мм/мин | 3740 |
| Метрическая резьба, количество/диапазон | 23/1-15 |
| Дюймовая резьба, количество/диапазон | 22/28-2 |
| Диаметр пиноли задней бабки, мм | 160 |
| Конус пиноли задней бабки | MT6 |
| Ход пиноли задней бабки, мм | 300 |
| Мощность главного двигателя, кВт | 22 |
| Габариты (ДxШxВ), мм | 4900/6400x2100x1700 |
| Масса, кг | 12800/14300 |
