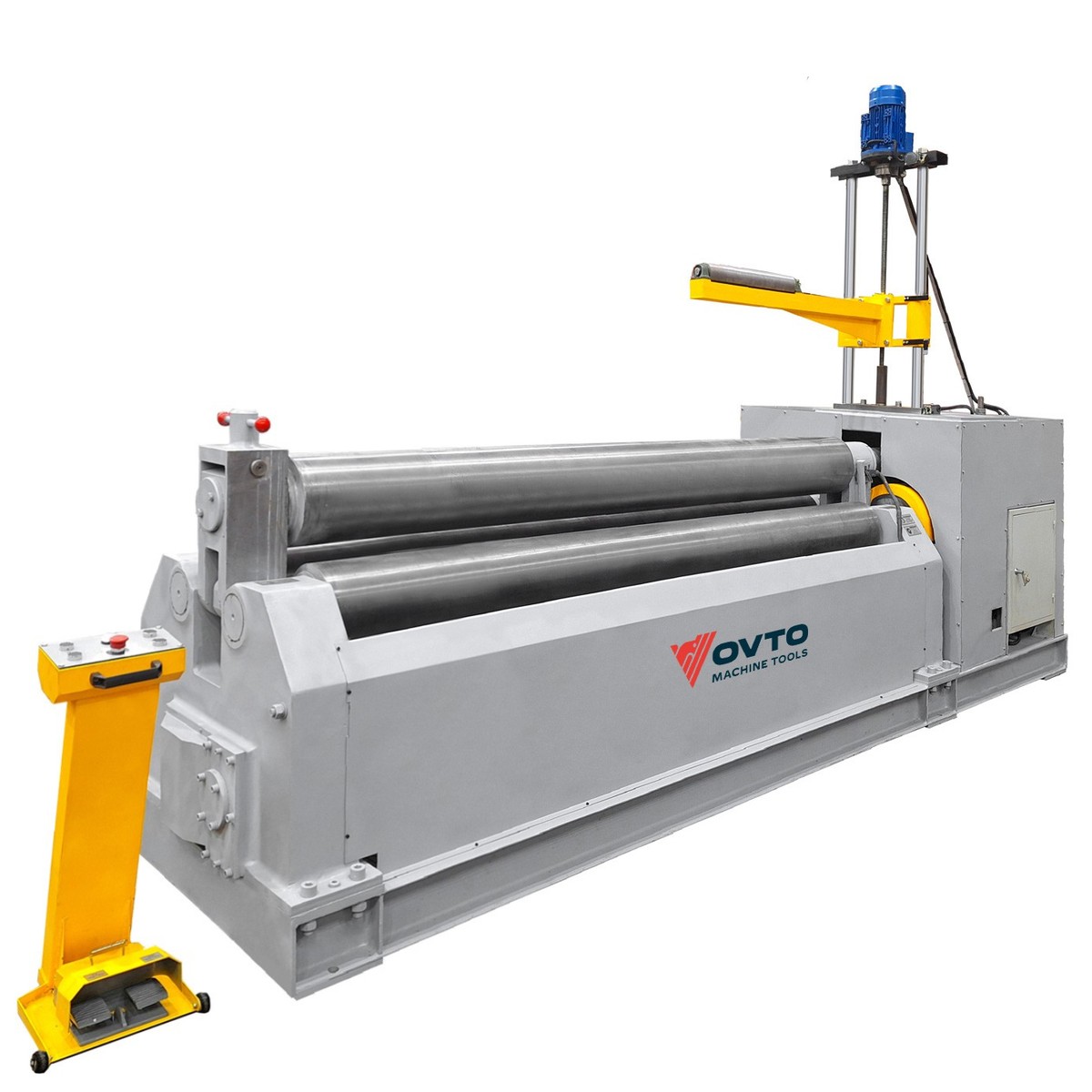

SBM-2219-02

Стандартная комплектация SBM-2219-02

• Машина листогибочная 3-х валковая в сборе
• Выносной пульт управления
• Паспорт и руководство по эксплуатации
• Комплект ЗиП

Дополнительные опции SBM2219.02

• инструмент для гибки сортового проката
• приспособление для гибки конусных обечаек
• приемный стол
• подающий стол
• механизм съема изделия
• механизм поддержки обечайки

УСТРОЙСТВО ЛИСТОГИБОЧНОЙ МАШИНЫ SBM-2219

Машина листогибочная SBM-2219 трехвалковая состоит из следующих узлов и механизмов:

1. Станина;
2. Привод машины;
3. Механизм перемещения верхнего валка;
4. Механизм откидной опоры;
5. Механизм отключения правого редуктора.

Основными рабочими органами листогибочной машины SBM-2219 являются три валка. Валки установлены в двух стойках, закрепленных на общем основании. Два нижних валка являются приводными, верхний валок перемещается по высоте, создавая условия гибки.

Правый конец верхнего валка покоится в откидной опоре, левый конец подпирается упором. Откидывание правой опоры необходимо для снятия с валка согнутой обечайки. Подъем и опускание верхнего валка производятся с помощью червячно-винтовых передач, перемещение верхнего валка ограничивается концевыми выключателями.

Управление машиной кнопочное с переносного пульта, расположенного на правой и левой стойках машины.Механизм перемещения верхнего валка имеет блокировку с помощью путевых переключателей, которые ограничивают ход валка вверх и вниз.

Станина

Станина сварная, состоит из основания 1 и двух стоек 2. К основанию станины с помощью болтов крепятся стойки, редуктор, электродвигатели.

Нижние боковые валки 4 и верхний валок 3 крепятся к стойкам. Левый подшипник скольжения верхнего валка запрессован в опоре 5, а правый покоится в специальной обойме 6, которая поддерживается откидной опорой и фиксируется стопорным пальцем. С помощью упора 7 подпирают верхний валок при откинутой откидной опоре.

Привод машины листогибочной SBM-2219

От электродвигателя 1 с помощью упругой муфты 2, вращение передается на редуктор 3, на выходном валу которого установлена шестерня 4.

Электродвигатель установлен на подмоторной плите , которая крепится к раме при помощи болтов. В упругой муфте установлены фторопластовые пальцы, предупреждающие поломку машины при перегрузках.

Механизм перемещения верхнего валка SBM-2219

Механизм перемещения верхнего валка состоит из электродвигателя, редуктора 1,муфт 2, кулачковой муфты 5, двух червячных редукторов 4 с общим карданным валом 3 и ручного механизма отключения правого червячного редуктора

Электродвигатель и редуктор крепятся на плите, которая крепится болтами к основанию станины. В случае гибки конусных обечаек отключают правый червячный редуктор поворотом ручки механизма отключения кулачковой муфты, установленной на общем карданном валу червячных редукторов.

Смазка червячных редукторов производится маслом, залитым в корпус редуктора, а уровень контролируется щупом.

Механизм ручного отключения правого редуктора SBM-2219

Механизм ручного отключения правого редуктора состоит из вилки 1, кронштейна 5, эксцентриковой оси 4 и рукоятки включения 7. Фиксация в крайних положения вилки 1 осуществляется за счет пружины 2 и шарика 3. При перемещение рукоятки 7 влево происходит перемещение кулачковой муфты и отключение правого редуктора.

Механизм откидной опоры листогибочной машины SBM-2219

Механизм состоит из откидной опоры 1, передвигающих ее винта 9 и направляющей 11, которые приводятся в движение от электродвигателя 7 через червячный редуктор 6. На валу редуктора монтируется муфта 8. Редуктор и электродвигатель крепятся к подмоторной плите. Подмоторная плита 5 крепится к кронштейну 4,установленом на основании 3.

В откидной опоре закрепляется стопорный палец 10, фиксирующая положение опоры относительно верхнего валка. Наконечник 12 и ось 13 перемещаются по пазу направляющей откидной опоры.

Эксплуатация машины листогибочной SBM-2219 разрешается после установки ограждения откидной опоры.

Кинематическая схема листогибочной машины SBM-2219

1. Электродвигатель главного привода
2. Упругая муфта главного привода
3. Редуктор
4. Шестерня редуктора
5. Шестерня валков
6. Винтовой упор верхнего валка
7. Опора верхнего валка
8. Муфта
9. Червячно-винтовая передача верхнего валка
10. Рукоятка включения кулачковой муфты
11. Электродвигатель привода верхнего валка
12. Кулачковая муфта отключения правого редуктора верхнего валка
13. Электродвигатель механизма откидной опоры
14. Карданный вал
15. Червячный редуктор механизма откидной опоры
16. Червячно-винтовая передача верхнего валка
17. Откидная опора
18. Винт откидной опоры

СИСТЕМА СМАЗКИ

На трёхвалковой листогибочной машине SBM-2219 смазка трущихся поверхностей осуществляется следующими способами:

• шприцеванием ручным шприцем через пресс-масленки;
• ручной закладкой;
• заливкой в корпуса редукторов.

Принципиальная схема смазочной системы машины листогибочной SBM-2219

Объекты смазки и точки смазки

• Для смазки редукторов применяется масло И-40. Смазка осуществляется разбрызгиванием. Смазка подшипников скольжения, винтов подъема, производится от пресс-масленок при помощи шприца – ЦИАТИМ-203.
• Замену масла в редукторе главного привода и червячном редукторе производить через 3 месяца. Масло в редуктора доливать по мере необходимости.

ПОРЯДОК УСТАНОВКИ

ВНИМАНИЕ! Погрузку, разгрузку и установку станка производить при помощи траверсы за такелажные крюки, расположенные на раме станка. При отсутствии траверсы допускается производить погрузку, разгрузку и установку станка при полностью снятых ограждениях во избежание их деформации.

Снятие антикоррозийных покрытий

Антикоррозийные покрытия, нанесенные перед упаковкой на необработанные некрашеные поверхности, удаляются с помощью бензина.

Транспортирование трёхвалковой листогибочной машины SBM-2219

Транспортировку машины следует производить согласно схеме

Установка листогибочной машины SBM-2219

Точность работы листогибочной машины SBM-2219 зависит от правильности ее установки. Машину необходимо установить на фундамент и выверить в двух плоскостях при помощи уровней, установленных на поверхности боковых валков. Отклонение не должно превышать 0,5 мм на длине 1000 мм. Глубина заложения фундамента принимается в зависимости от грунта.

ХАРАКТЕРИСТИКА ЭЛЕКТРООБОРУДОВАНИЯ ЛИСТОГИБОЧНОЙ МАШИНЫ SBM-2219

Электрооборудование подключается к сети вводным автоматическим выключателем, который находится на стенке электрошкафа. По окончании работы, а так же при осмотре и ремонте машины, вводный автоматический выключатель должен быть обязательно выключен. После включения вводного автомата подается напряжение и на пульте управления загорается сигнальная лампа. Электросхема предусматривает реверсивное управление всеми тремя электродвигателями машины, причем кнопки управления двигателя верхнего валка и откидной опоры работают в толчковом режиме.

Движение верхнего валка вверх/вниз производится при помощи тумблера. Ограничение движений верхнего валка в конечных положениях, осуществляется конечными выключателями.

Ограничение положения откидной опоры осуществляется концевыми выключателями в верхнем и нижнем положениях.

Механизмы машины могут быть остановлены в любой момент нажатием кнопки «Аварийный стоп».

Защита электрооборудования от перегрузки и токов короткого замыкания осуществляется автоматическими выключателями.

Органы управления листогибочной машиной SBM-2219

1. Тумблер управления вращением боковых валков вперед/назад.
2. Тумблер управления перемещением верхнего валка вверх/вниз.
3. Общий стоп
4. Тумблер управления перемещением откидной опоры вверх/вниз.
5. Тумблер управления механизмом съема изделия
6. Тумблер управления механизмом поддержки обечайки
7. Лампа сигнальная «Сеть»
8. Лампа сигнальная «Вращение валков»

Первоначальный пуск

• Корпуса электрошкафа и машины должны быть надежно заземлены. Работа на незаземленной машине КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.
• Проверить надежность заземления всего электрооборудования и качество монтажа. Включить вводной выключатель, установленный на борту электрошкафа.
• При помощи кнопок, установленных на пульте управления, проверить правильность срабатывания магнитных пускателей, блокировок и поверить правильность вращения электродвигателей.

Эксплуатация и обслуживание электрооборудование машины листогибочной SBM-2219 должны производится в соответствии с действующими «Правилами эксплуатации электроустановок потребителей»

ПОРЯДОК РАБОТЫ НА ЛИСТОГИБОЧНОЙ МАШИНЕ SBM-2219

Гибка цилиндрических обечаек на листогибе SBM-2219

1. До начала работы проверяется следующее:
   • Упор левого конца верхнего валка должен быть максимально поднят, чтобы, во время работы исключалось касание верхнего валка.
   • Стопорный палец откидной опоры, должен быть зафиксирован в корпусе откидной опоры.
   • Необходима строгая параллельность верхнего валка относительно нижних валков. Необходимая регулировка производится при помощи механизма подъема и опускания валка и устройства для отключения правого червячного редуктора. По окончании регулировки валка можно приступить к работе. Перед началом работ окалину с листовых заготовок следует удалить. Очищение от окалины листа обеспечивает необходимое скольжение между валками.
2. Листы, подлежащие гибке, вставляются в вальцы , верхний валок опускается в соответствии с диаметром изгибаемой обечайки, опускание верхнего валка производится как до начала гибки, так и в процессе ее.
3. По окончании гибки обечайки привод машины листогибочной SBM-2219 выключается, верхний валок поднимается до упора верхнего валка, снимается стопорный палец откидной опоры, включается привод откидывании опоры верхнего валка и производится съем согнутой обечайки при помощи грузоподъемных механизмов.
4. После съема обечайки закрыть откидную опору, вставить стопорный палец, опустить наконечник винта откидной опоры до упора оси винта в крайнее нижнее положение паза направляющей откидной опоры, после чего можно повторить цикл.

Гибка конических обечаек на листогибе SBM-2219

Приспособление для гибки конических обечаек:

1. корпус верхний
2. корпус нижний
3. упор
4. пресс-масленка

Порядок гибки:

1. Гибка конических обечаек листогибочной машиной SBM-2219 производится с наклонным верхним валком. Уклон валка должен быть обязательно в сторону откидной опоры и осуществляется следующим образом: механизмом перемещения поднимают верхний валок на нужную высоту, затем отключают правый редуктор и, продолжая работать механизмом перемещения, поднимают левый конец верхнего валка в необходимое наклонное положение.
2. Заготовленная из листа развертка с предварительно подогнутыми кромками вводится между валками и производится гибка обечайки с необходимой подрегулировкой положения верхнего валка в процессе гибки, предварительно настроив упор таким образом, чтобы он своим верхним концом зашел в проточку откидной опоры.
3. Съем согнутой обечайки производится также как цилиндрической.

Гибка на SBM-2219 двутавров и швеллеров до №14

Приспособление для гибки швеллера и двутавра:

1. Гибка двутавров и швеллеров до №14 и уголков до №5 до 7,5 (прихваченных попарно в виде швеллера):
2. Гибка двутавров и крупных швеллеров по оси У-У производится между валками машины. Швеллера гнутся в обечайки полками наружу или внутрь.
3. Для гибки двутавров и швеллеров на середине нижних валков закрепляются специальные кольца из комплекта сменных деталей вальцов. Расстояние между кольцами должно соответствовать номеру сгибаемого двутавра или швеллера.
4. Сгибаемый двутавр или швеллер (полками вверх или вниз) укладывается предварительно обогнутым концом на нижние валки между кольцами. Сам процесс гибки и съем производится аналогично описанного в разделе А.

Гибка уголков и швеллеров №16-20 и уголков до №5 (прихваченных попарно в виде швеллера)

1. Гибка производится между специальными роликами из комплекта сменных деталей машины SBM-2219. Гибка обечаек выполняется полками наружу или внутрь при одной и той же установке роликов.
2. Ролики закрепляются при помощи болтов валка.
3. Швеллера и уголки, прихваченные попарно в виде швеллера укладываются предварительно подогнутыми концами на профильные ролики с гайками, закрепленные на валках. Расстояние между выступами ролика и гайки должно соответствовать номеру изгибаемого швеллера или сумме номеров двух уголков.
4. Опускание верхнего валка с закрепленным на его конус гладким роликом производится в соответствии с диаметром гибки как до начала гибки, так и в процессе ее.
5. По окончании гибки верхний валок несколько приподнимается, согнутый швеллер или уголки удерживаются захватным приспособлением грузоподъемного механизма или поддерживается рабочим (в зависимости от веса) и производится снятие готовой детали.

Гибка полосовой стали

1. Гибка полосовой стали производится на ребро между специальными роликами из комплекта сменных деталей машины.
2. Крепление нижних прижимных роликов с гайками и верхнего гладкого ролика, так же как и в процессе гибки и снятия готовой детали аналогично описанному процессу

Расстояние между профильным роликом и гайкой устанавливается в зависимости от толщины полосовой стали.
