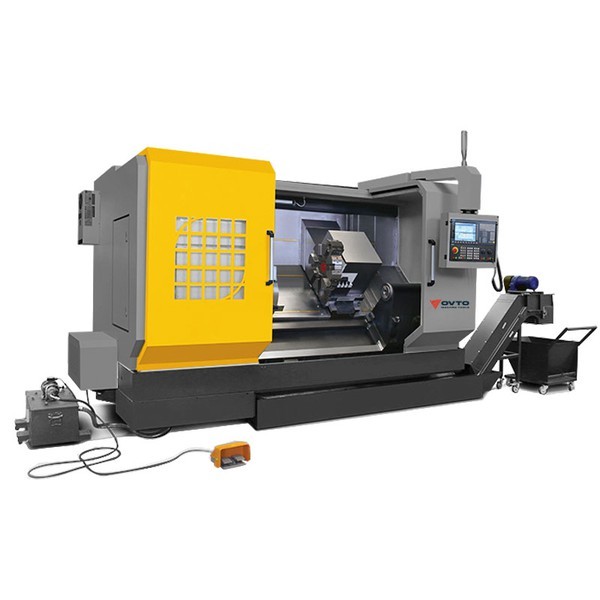

Токарный станок с ЧПУ серии TCK-Y — это современное решение для комплексной токарно-фрезерной обработки с одной установки. Благодаря наличию оси Y, приводной револьверной головки и наклонной станины (45°), станки этой серии позволяют выполнять полный цикл обработки заготовки без переустановки и минимизировать количество переходов, сохраняя высокую точность и чистоту поверхности.
Ключевые особенности:
- Ось Y расширяет функциональность станка, позволяя выполнять фрезерные, сверлильные и эксцентричные операции по нескольким координатам без смены позиции заготовки.
- Приводная револьверная головка обеспечивает синхронную токарно-фрезерную обработку, что особенно важно при изготовлении сложных деталей с пазами, отверстиями, плоскостями.
- Наклонная станина (45°) облегчает удаление стружки, повышает жёсткость конструкции и улучшает доступ к рабочей зоне для настройки и обслуживания.
- Совместимость с ЧПУ Fanuc / Siemens / GSK позволяет выбрать наиболее подходящее управление под требования заказчика и производственного процесса.
- Мощный шпиндель с высоким крутящим моментом обеспечивает стабильную работу при глубоком резании и работе с твёрдыми материалами.
Преимущества использования:
- Позволяет обрабатывать сложные детали за один установ — экономия времени и исключение погрешностей повторного базирования.
- Идеален для производства корпусных, осевых и фланцевых деталей, требующих токарной и фрезерной обработки с высокой точностью.
- Сокращает производственный цикл и увеличивает выпуск годной продукции.
- Компактная компоновка и высокая автоматизация — отличный выбор для гибких производственных линий.
Станки TCK-Y применяются в серийном производстве в таких отраслях, как:
- авиастроение и аэрокосмос — при обработке сложных геометрий;
- автомобилестроение — при производстве валов, корпусов, ступиц;
- приборостроение и электронная промышленность — для точных мелких деталей;
- машиностроение общего профиля — в цехах с высокими требованиями к производительности и качеству.
Диаметр обработки над станиной, мм | 800 |
Диаметр обработки над суппортом, мм | 500 |
Максимальная длина обрабатываемой детали, мм | 1000/1500/2000/3000 |
Максимальный диаметр резания, мм | 500/600 |
Диаметр шпинделя | 105 |
Тип шпинделя | A2-11 |
Скорость вращения шпинделя, об/мин | 50-1500 |
Размер инструмента, мм | 15 |
Ход по оси X, мм | 350 |
Ход по оси Y, мм | ±75 |
Ход по оси Z, мм | 900/1400/1900/2900 |
Быстрый ход по оси X, мм/мин | 12000 |
Быстрый ход по оси Y, мм/мин | 12000 |
Быстрый ход по оси Z, мм/мин | 16000 |
Мощность главного двигателя, кВт | 15/18,5 |
Конус пиноли задней бабки | MT6 |
Ход задней бабки, мм | 900/1400/1900/2900 |
Масса, кг | 8000/9000/10000/12000 |
