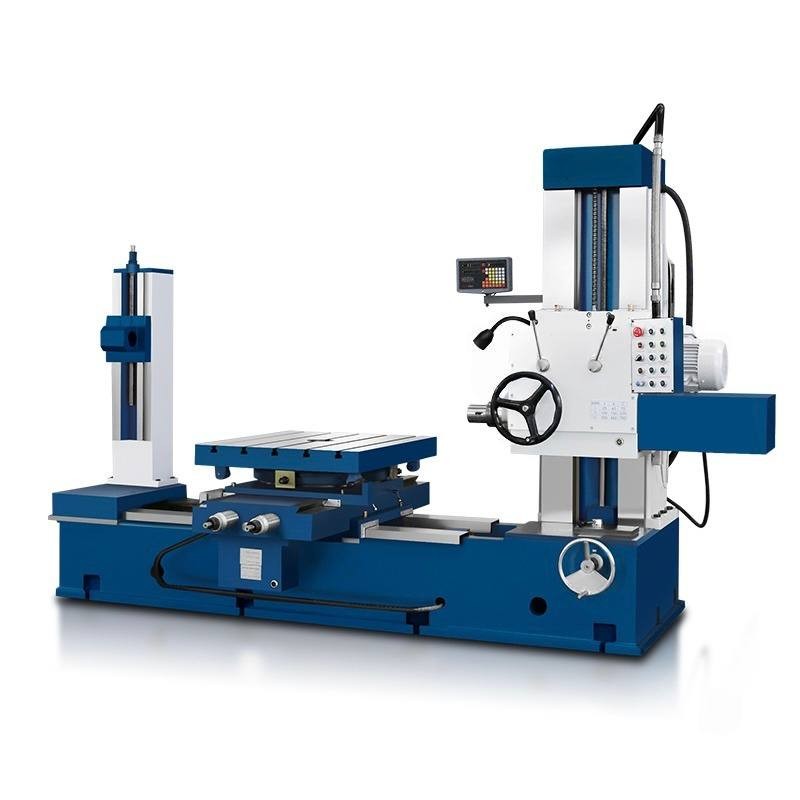

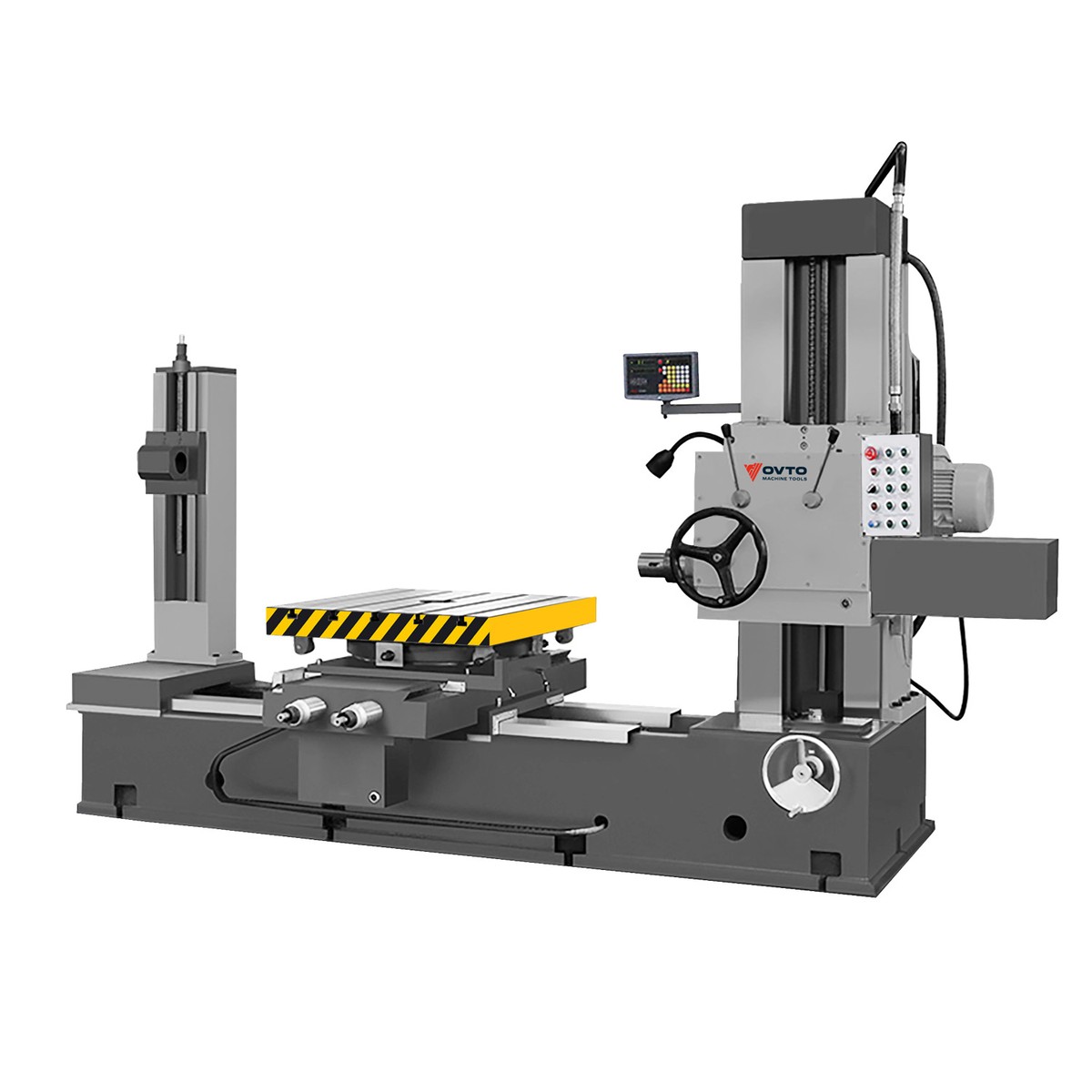

Станок токарный горизонтально-расточной OVTO TX-611
Горизонтально-расточные станки серии TX - это универсальные станки, предназначенные для высокоточной механической обработки заготовок из чугуна, стали и других металлов. Их конструкция обеспечивает стабильную жёсткость, точность и надёжность при выполнении таких операций, как расточка, сверление, фрезерование, зенкерование и нарезание резьбы.
Конструктивные особенности:
- Прочная станина и направляющие прямоугольного сечения обеспечивают устойчивость к нагрузкам и минимальный износ при длительной эксплуатации.
- Выдвижной шпиндель с большой мощностью обеспечивает высокую жёсткость и точность при растачивании и фрезеровании, включая черновые и чистовые режимы.
- Подача может осуществляться как за счёт движения инструмента, так и заготовки, что позволяет обрабатывать отверстия на различных уровнях и плоскостях.
- Рабочие столы обладают высокой грузоподъёмностью и могут перемещаться в нескольких координатах, включая продольное и поперечное направления.
- Надёжная коробка подач и приводов даёт возможность гибко настраивать режимы обработки под конкретные задачи.
Преимущества:
- Универсальность — один станок решает множество задач в механической обработке;
- Надёжность — усиленная механика и стабильная точность при длительной работе;
- Подходит как для единичного, так и для серийного производства;
- Возможность обработки деталей сложной формы и с труднодоступными отверстиями.
Сферы применения:
Машины применяются как в механосборочном, энергетическом и тяжёлом машиностроении, так и на ремонтных предприятиях, где требуется обработка массивных деталей в условиях единичного и серийного производства.
- Предназначен для обработки деталей в условиях единичного и мелкосерийного производства.
- Возможно выполнение сверления, растачивания и обработки отверстий.
| Диаметр отверстия шпинделя, мм | 110 |
| Конус шпинделя | MT6 |
| Скорость вращения шпинделя, об/мин | 10-1000 |
| Размеры верхней рабочей поверхности стола, мм | 1100x900 |
| Продольный ход стола, мм | 1400 (без задней бабки) |
| Поперечный ход стола, мм | 900 |
| Ход пиноли шпинделя, мм | 900 |
| Мощность главного двигателя, кВт | 7.5 |
| Масса, кг | 9000 |
| Габариты (ДxШxВ), мм | 3800x2200x2560 |
Стандартная комплектация
- Станок токарный горизонтально-расточной OVTO TX611 в сборе
- Комплект документации
В комплектацию в т.ч. входят:
- Гаечный ключ
- Переходник
- Фундаментные болты
- Выравнивающие плиты
- Прибор освещения рабочей зоны
- Устройство смазки
Документация:
- Сертификат
- Руководство по эксплуатации станка на русском языке.
- Технический паспорт станка на русском языке
Дополнительные опции
- Задняя бабка
- Устройство цифровой индикации по 3 осям (УЦИ)
- Державка торцевой фрезы
- Универсальная фрезерная головка
- Дополнительный инструмент:
- Цанговый патрон ATM MT5B-ER40-082 (Индия)
- Цанговый патрон АTM MT5B-ER50-100 (Индия)
- Ключ ATM E40
- Ключ ATM E50
- Набор цанг ATM 24 штуки, с боксом для хранения ER40 (3.0-26.0)
- Цанга ATM ER50 (4.0-3.0)
- Цанга ATM ER50 (6.0-5.0)
- Цанга ATM ER50 (10.0-9.0)
- Цанга ATM ER50 (12.0-10.0)
- Цанга ATM ER50 (14.0-12.0)
- Цанга ATM ER50 (16.0-14.0)
- Цанга ATM ER50 (18.0-16.0)
- Цанга ATM ER50 (20.0-18.0)
- Цанга ATM ER50 (22.0-20.0)
- Цанга ATM ER50 (24.0-22.0)
- Цанга ATM ER50 (26.0-24.0)
- Цанга ATM ER50 (28.0-26.0)
- Цанга ATM ER50 (30.0-28.0)
- Цанга ATM ER50 (32.0-30.0)
- Цанга ATM ER50 (34.0-32.0)
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 11.00 X 9.00 M14
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 12.00 X 9.00 M16
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 14.00 X 11.00 M18
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 16.00 X 12.00 M20
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 18.00 X 14.50 M22
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 18.00 X 14.50 M24
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 20.00 X 16.00 M27
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 22.00 X 18.00 M30
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 25.00 X 20.00 M33
Стандартная комплектация
- Станок токарный горизонтально-расточной OVTO TX611 в сборе
- Комплект документации
В комплектацию в т.ч. входят:
- Гаечный ключ
- Переходник
- Фундаментные болты
- Выравнивающие плиты
- Прибор освещения рабочей зоны
- Устройство смазки
Документация:
- Сертификат
- Руководство по эксплуатации станка на русском языке.
- Технический паспорт станка на русском языке
Дополнительные опции
- Задняя бабка
- Устройство цифровой индикации по 3 осям (УЦИ)
- Державка торцевой фрезы
- Универсальная фрезерная головка
- Дополнительный инструмент:
- Цанговый патрон ATM MT5B-ER40-082 (Индия)
- Цанговый патрон АTM MT5B-ER50-100 (Индия)
- Ключ ATM E40
- Ключ ATM E50
- Набор цанг ATM 24 штуки, с боксом для хранения ER40 (3.0-26.0)
- Цанга ATM ER50 (4.0-3.0)
- Цанга ATM ER50 (6.0-5.0)
- Цанга ATM ER50 (10.0-9.0)
- Цанга ATM ER50 (12.0-10.0)
- Цанга ATM ER50 (14.0-12.0)
- Цанга ATM ER50 (16.0-14.0)
- Цанга ATM ER50 (18.0-16.0)
- Цанга ATM ER50 (20.0-18.0)
- Цанга ATM ER50 (22.0-20.0)
- Цанга ATM ER50 (24.0-22.0)
- Цанга ATM ER50 (26.0-24.0)
- Цанга ATM ER50 (28.0-26.0)
- Цанга ATM ER50 (30.0-28.0)
- Цанга ATM ER50 (32.0-30.0)
- Цанга ATM ER50 (34.0-32.0)
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 11.00 X 9.00 M14
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 12.00 X 9.00 M16
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 14.00 X 11.00 M18
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 16.00 X 12.00 M20
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 18.00 X 14.50 M22
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 18.00 X 14.50 M24
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 20.00 X 16.00 M27
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 22.00 X 18.00 M30
- Быстросменный метчиковый адаптер под хвостовики метчиков по стандарту (DIN) ATM KWES3B - 25.00 X 20.00 M33
Безналичный расчет — перевод денежных средств на счет.
Стоимость расточного станка TX-611 зависит от комплектации – специалист "ОМТулс" поможет подобрать вариант, подходящий под ваше техническое задание. Предложит оптимальное логистическое решение, организует оперативную доставку в Россию и СНГ.
Купить горизонтальный токарный расточной станок TX611 можно, связавшись с нами на сайте или по телефону:
+7 (495) 970-76-52.
