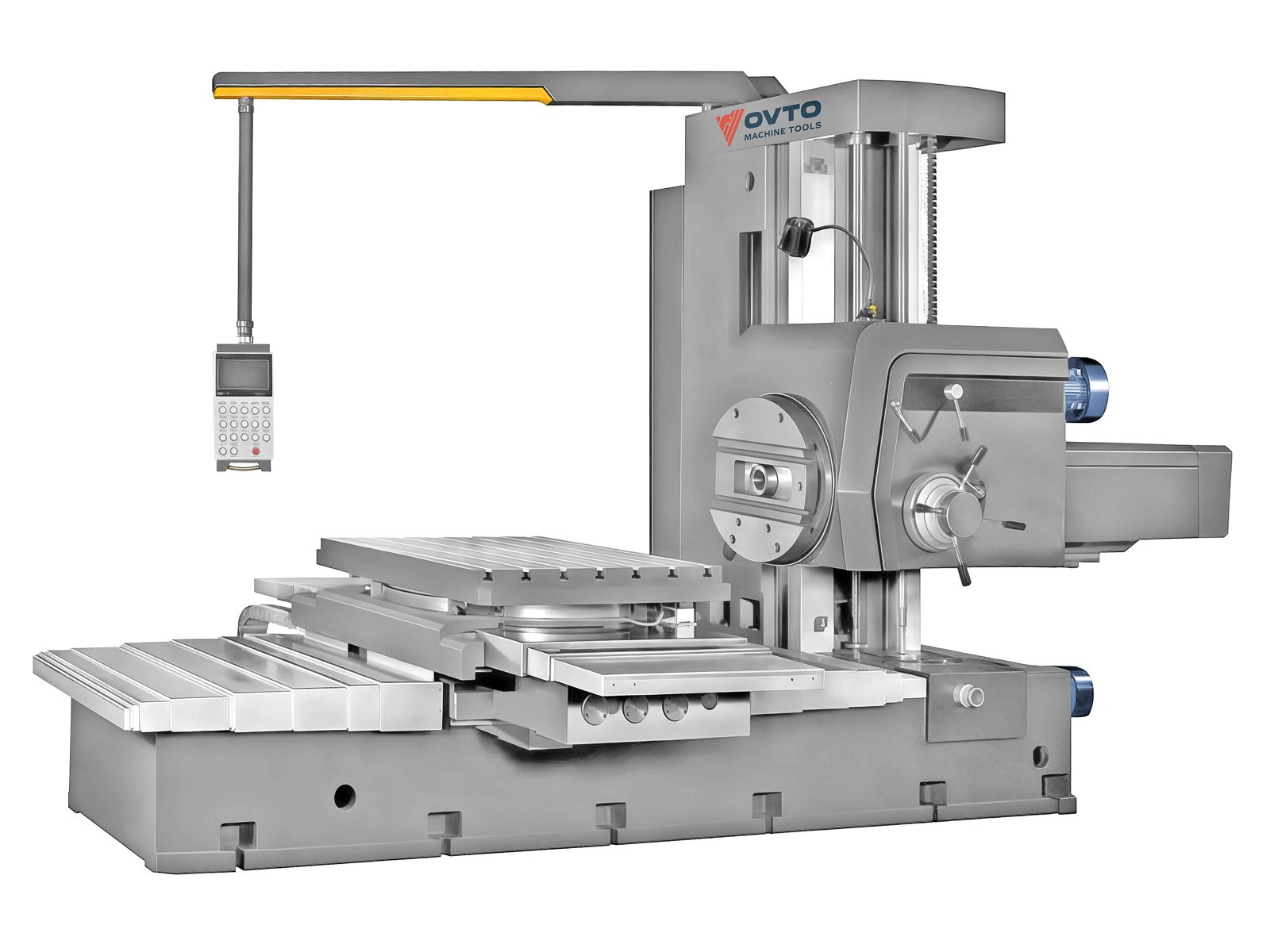

Горизонтальный расточной станок OVTO TPX-6113/2
Горизонтально-расточные станки OVTO серии TPX представляют собой универсальное металлообрабатывающее оборудование, предназначенное для высокоточной обработки заготовок из чугуна, стали и других металлов. Конструкция этих станков обеспечивает необходимую жёсткость и стабильность при выполнении операций растачивания, сверления, фрезерования, зенкерования и нарезания резьбы в различных режимах обработки.
Конструктивные особенности расточных станков серии TPX:
- Массивная станина и продуманная система направляющих повышают устойчивость к нагрузкам и снижают износ при длительной эксплуатации.
- Горизонтальный выдвижной шпиндель с конусом ISO 50 обеспечивает высокую точность и жёсткость при растачивании и фрезеровании, включая черновые и чистовые операции.
- Подача может осуществляться как за счёт перемещения инструмента, так и за счёт движения заготовки, что позволяет обрабатывать отверстия и поверхности на разных уровнях и в различных плоскостях.
- Рабочие столы с Т-образными пазами рассчитаны на установку тяжёлых деталей и оснастки и могут перемещаться по нескольким координатам для удобного позиционирования заготовки.
- Развитая система подач и надёжные приводы позволяют гибко настраивать режимы резания под конкретные технологические задачи.
Преимущества горизонтальных расточных станков OVTO:
- Универсальность: один станок обеспечивает выполнение широкого спектра операций по обработке отверстий и поверхностей.
- Надёжность: жёсткая механическая схема и точная система подач обеспечивают стабильное качество обработки при длительной эксплуатации.
- Пригодность для единичного, мелкосерийного и серийного производства благодаря сочетанию точности, мощности и гибкой комплектации.
- Возможность обработки деталей сложной формы и труднодоступных отверстий за счёт широких кинематических возможностей и применения дополнительной оснастки.
Сферы применения:
Станки OVTO серии TPX применяются на предприятиях общего и тяжёлого машиностроения, в том числе энергетического профиля, а также на ремонтных производствах. Они используются для обработки массивных корпусных деталей, плит, рам и других ответственных элементов, где требуется высокая точность обработки отверстий и поверхностей при единичном, мелкосерийном и серийном выпуске продукции.
| Диаметр отверстия шпинделя, мм | 130 |
| Конус шпинделя | ISO 50 |
| Частота вращения шпинделя, об/мин | 4-240 |
| Ход шпинделя, мм | 21-830 |
| Наибольший крутящий момент на шпинделе, Н*м | 3130 |
| Максимальное осевое усилие шпинделя, Н | 31350 |
| Максимальное горизонтальное усилие, Н | 47000 |
| Расстояние от торца горизонтального шпинделя до поверхности стола, мм | 300 |
| Размеры стола, мм | 1800×1800 |
| Максимальная нагрузка на стол, кг | 10000 |
| Ширина Т-образных пазов рабочего стола, мм | 28 |
| Скорость горизонтального движения, мм/мин | 2,5-125 |
| Ход по оси X, мм | 2000 |
| Ход по оси Y, мм | 1800 |
| Ход по оси Z, мм | 2000 |
| Ход по оси W (шпиндель), мм | 900 |
| Ход по оси U (суппорт), мм | 250 |
| Шаг подачи, мм/об | 15 |
| Точность позиционирования, мм | 0,005 |
| Точность повторяемости позиционирования, мм | 0,005 |
| Мощность главного двигателя, кВт | 15 |
| Габариты (ДxШxВ), мм | 7850×8850×8850 |
| Масса, кг | 29200 |
Стандартная комплектация
- Станок горизонтально-расточной OVTO TPX6113/2 в сборе
- Комплект документации
В комплектацию в т.ч. входят:
- Гаечный ключ
- Переходник
- Фундаментные болты
- Прибор освещения рабочей зоны
- Устройство смазки
Документация:
- Сертификат
- Руководство по эксплуатации станка на русском языке.
- Технический паспорт станка на русском языке
Стандартная комплектация
- Станок горизонтально-расточной OVTO TPX6113/2 в сборе
- Комплект документации
В комплектацию в т.ч. входят:
- Гаечный ключ
- Переходник
- Фундаментные болты
- Прибор освещения рабочей зоны
- Устройство смазки
Документация:
- Сертификат
- Руководство по эксплуатации станка на русском языке.
- Технический паспорт станка на русском языке
Конструктивные особенности
Станки оснащаются выдвижным горизонтальным шпинделем ISO 50, обеспечивающим высокую жёсткость и устойчивость при глубокой расточке и фрезеровании. Конфигурация направляющих и массивная станина способствуют виброустойчивости и минимизируют износ в условиях длительной эксплуатации.
Рабочие перемещения по основным координатам позволяют обрабатывать крупногабаритные и сложнопрофильные детали. Дополнительные осевые перемещения шпинделя и суппорта расширяют зону обработки, что удобно при работе с отверстиями на разных уровнях и в различных плоскостях.
Столы и оснастка
Рабочие столы рассчитаны на установку тяжёлых заготовок и оснастки, имеют развитую систему Т-образных пазов для удобного крепления приспособлений. Конструкция столов позволяет выполнять продольные и поперечные перемещения, а при использовании поворотных/ротационных столов — обрабатывать детали сложной формы и отверстия под углом.
Для расширения возможностей могут применяться ротационные столы различных типоразмеров (серия HT), обеспечивающие удобную обработку массивных деталей с несколькими установочными базами. Опциональный поворот по дополнительной оси повышает гибкость технологии и сокращает число переналадок.
Приводы и точность
Система приводов и подач рассчитана на работу в широком диапазоне режимов резания — от чернового снятия больших припусков до чистовой высокоточной обработки. Конструктивная точность станков обеспечивает высокую повторяемость размеров и геометрии обработанных поверхностей.
Жёсткая конструкция, оптимально подобранные приводы и система подач обеспечивают стабильное качество обработки при длительной работе без потери точности. Это делает станки подходящими как для единичного и мелкосерийного, так и для серийного производства.
Конструктивные особенности
Станки оснащаются выдвижным горизонтальным шпинделем ISO 50, обеспечивающим высокую жёсткость и устойчивость при глубокой расточке и фрезеровании. Конфигурация направляющих и массивная станина способствуют виброустойчивости и минимизируют износ в условиях длительной эксплуатации.
Рабочие перемещения по основным координатам позволяют обрабатывать крупногабаритные и сложнопрофильные детали. Дополнительные осевые перемещения шпинделя и суппорта расширяют зону обработки, что удобно при работе с отверстиями на разных уровнях и в различных плоскостях.
Столы и оснастка
Рабочие столы рассчитаны на установку тяжёлых заготовок и оснастки, имеют развитую систему Т-образных пазов для удобного крепления приспособлений. Конструкция столов позволяет выполнять продольные и поперечные перемещения, а при использовании поворотных/ротационных столов — обрабатывать детали сложной формы и отверстия под углом.
Для расширения возможностей могут применяться ротационные столы различных типоразмеров (серия HT), обеспечивающие удобную обработку массивных деталей с несколькими установочными базами. Опциональный поворот по дополнительной оси повышает гибкость технологии и сокращает число переналадок.
Приводы и точность
Система приводов и подач рассчитана на работу в широком диапазоне режимов резания — от чернового снятия больших припусков до чистовой высокоточной обработки. Конструктивная точность станков обеспечивает высокую повторяемость размеров и геометрии обработанных поверхностей.
Жёсткая конструкция, оптимально подобранные приводы и система подач обеспечивают стабильное качество обработки при длительной работе без потери точности. Это делает станки подходящими как для единичного и мелкосерийного, так и для серийного производства.
