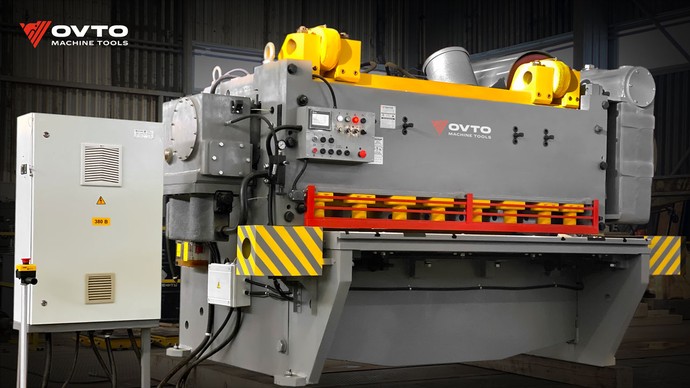

Гильотина для металла — оборудование, которое выполняет прямолинейную резку листового материала за счёт сдвига между двумя лезвиями. На практике под этим термином чаще всего подразумевают гильотинные ножницы для раскроя листов стали и цветных металлов на заготовки заданной длины и формы кромки.
Почему это оборудование так прочно закрепилось в металлообработке? Потому что гильотина даёт стабильный, повторяемый результат: ровный рез по всей длине, предсказуемую геометрию детали и понятную себестоимость операции. Там, где нужно быстро разрезать лист на партии заготовок без перегрева и «поджога» кромки, гильотина остаётся одним из самых рациональных решений.
Принцип работы
В основе — взаимодействие двух ножей: нижний фиксирован, верхний совершает ход и «срезает» металл по линии соприкосновения. Если говорить проще, материал не пилится и не плавится, а разрушается по линии сдвига. За счёт этого достигаются хорошая точность и высокая повторяемость размеров.
Пошагово процесс выглядит так:
- Лист подаётся на рабочий стол и упирается в задний упор (по нему выставляют длину отрезаемого фрагмента).

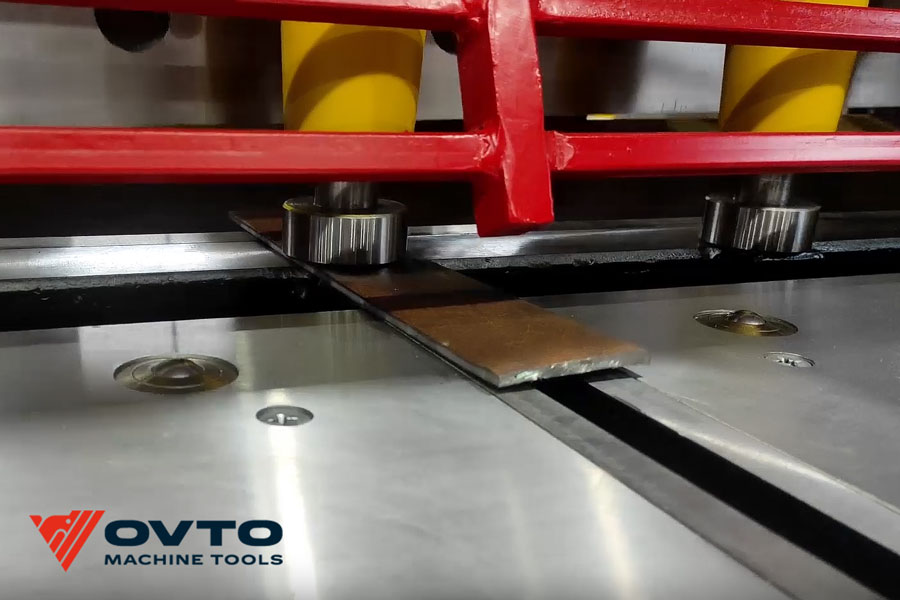

- Заготовка фиксируется прижимом: важно, чтобы во время реза металл не «гулял».
- Привод запускает движение верхнего лезвия: в зависимости от типа станка это может быть ручное управление, механика, гидравлика или электромеханика.
- Верхний нож проходит по траектории, рассчитанной конструкцией. При этом имеет значение угол реза и зазор между ножами — именно эти параметры сильно влияют на качество кромки.
- Отрезанная заготовка снимается, лист подаётся на следующую операцию.
Основные элементы конструкции
У большинства гильотин набор узлов похож, хотя реализация у производителей различается:
- станина — база, которая держит геометрию и воспринимает нагрузки;
- рабочий стол и направляющие подачи листа;
- верхний и нижний ножи с креплением и возможностью регулировки;

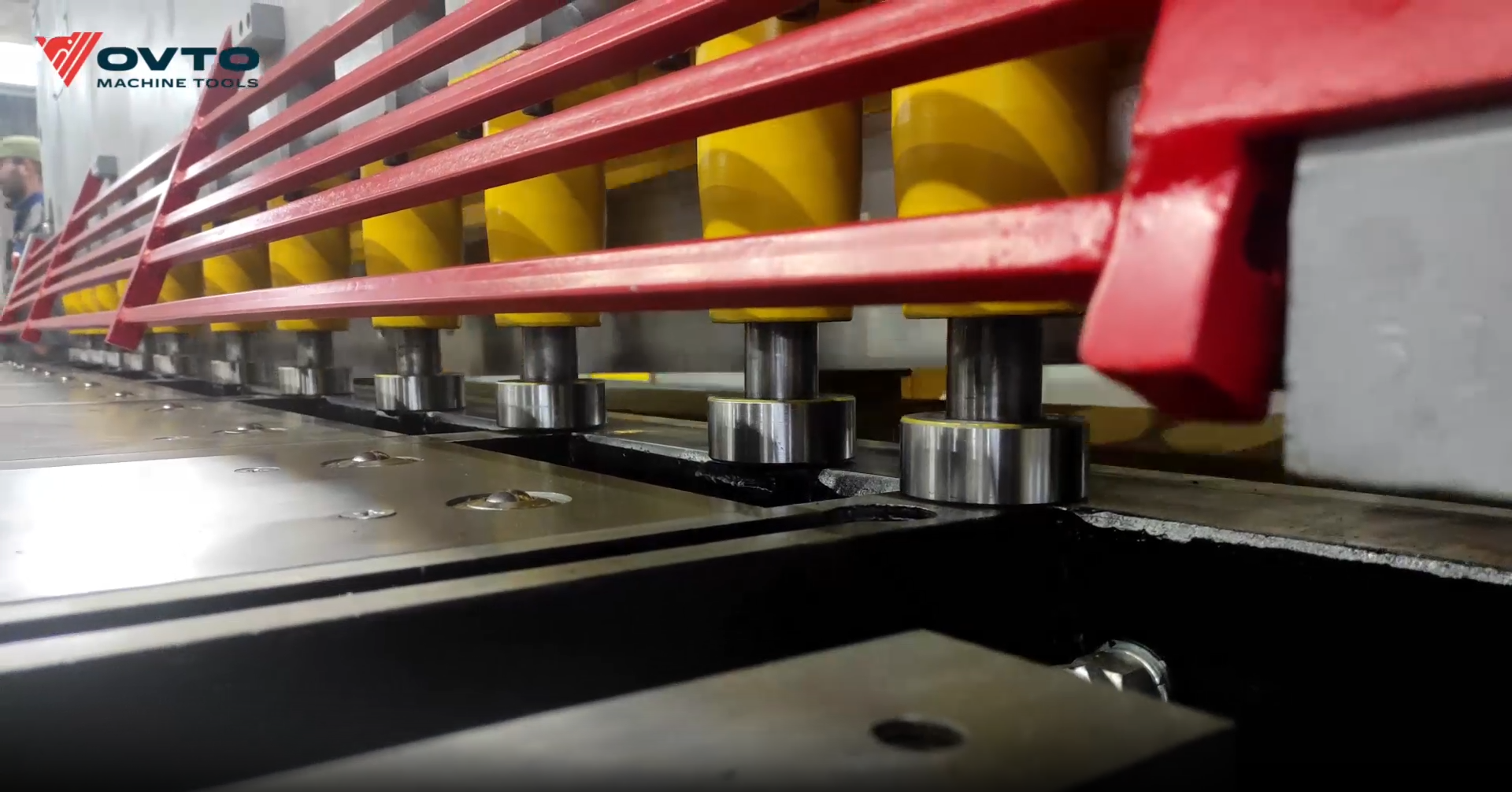

- прижим (механический/гидравлический) для фиксации;
- задний упор (ручной или с сервоприводом);

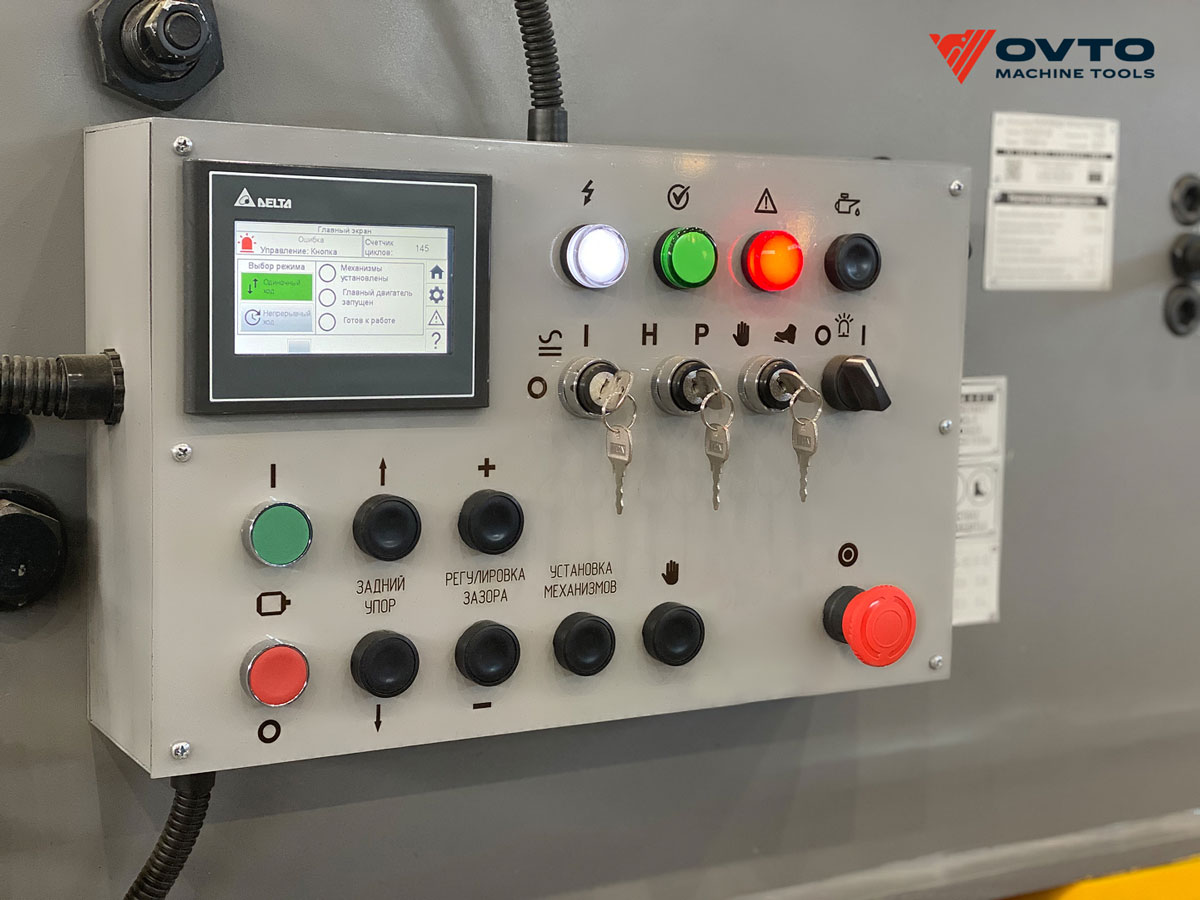

- привод и система управления: от простого пускателя до полноценного ЧПУ;
- блоки защиты и датчики — это уже про безопасность и контроль.
Если в станке предусмотрена автоматика, то часть операций (позиционирование упора, серия резов, подсчёт деталей) выполняется без постоянного участия оператора. Это особенно заметно в серийной работе, когда важна не «одна красивая деталь», а стабильное производительность на смене.
Типы гильотин
Самая практичная классификация — по типу привода и уровню управления. Ниже — основные варианты, с краткой логикой применения, плюсами и ограничениями.
Ручные
Ручное исполнение выбирают там, где объёмы небольшие, а требования к скорости умеренные: ремонтные участки, мастерские, небольшие цеха, опытные образцы. Усилие создаёт оператор (рычаг, иногда с редуктором), поэтому главные ограничения — физика процесса и допустимая толщина металла.
Плюсы:
- простота,
- минимум электроники,
- понятное обслуживание.
Минусы:
- ограниченная производительность,
- зависимость результата от навыка оператора,
- не лучший вариант для потока.

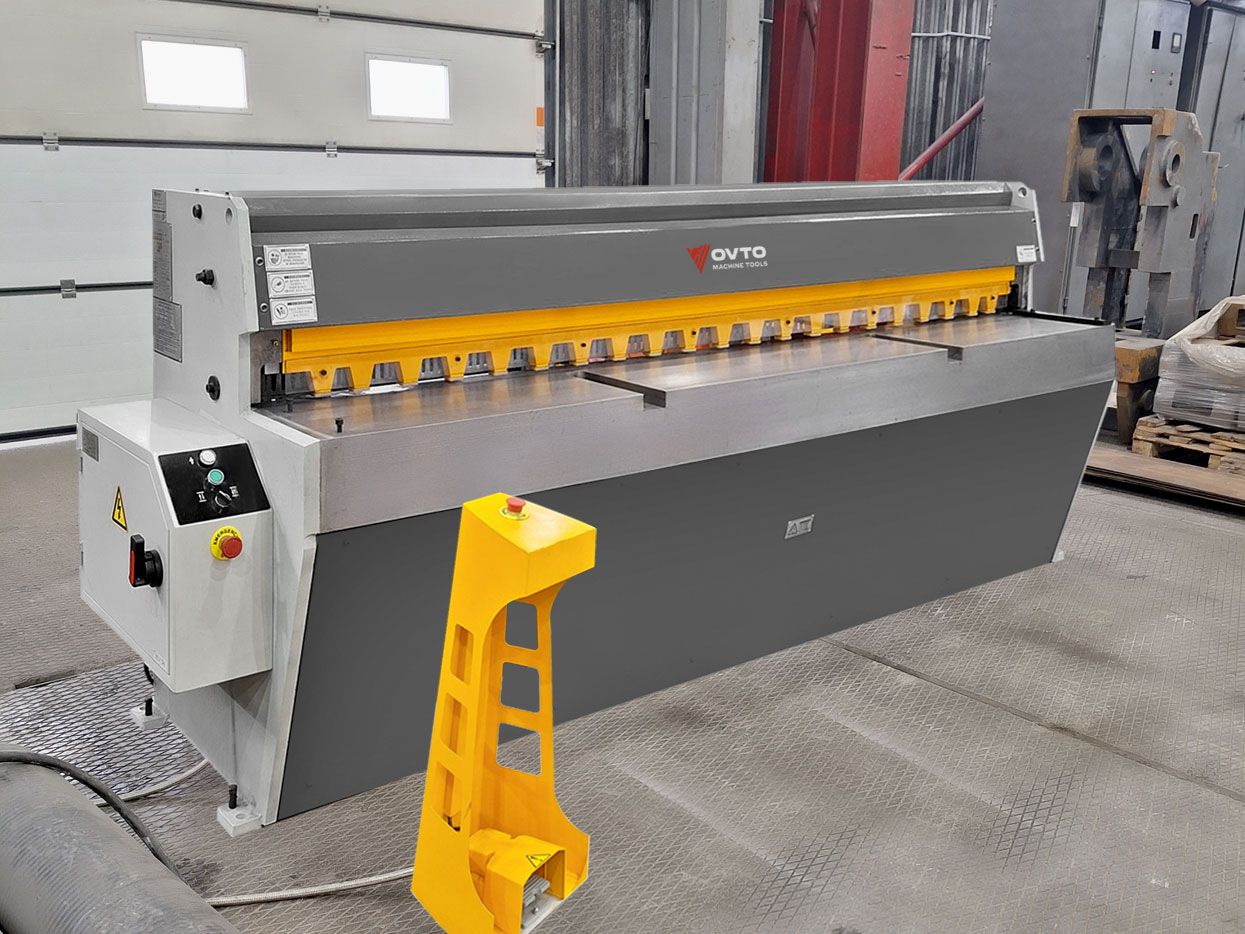

Электромеханические
Здесь работает всё: привод от электродвигателя с передачей усилия через механические узлы, например кривошипно-шатунный или иной узел, превращает вращение в ход ножевой балки. Такие гильотины часто выбирают как «универсальный компромисс» на предприятиях с устойчивыми объёмами, но без потребности в «тяжёлой» гидравлике: достаточно быстро, достаточно точно, не слишком сложно по сервису.
Плюсы:
- стабильная производительность,
- удобная эксплуатация,
- хорошая скорость,
- относительно простая конструкция,
- предсказуемый цикл,
- хорошо сочетается с автоматикой.
Минусы:
- предел усилия обычно ниже, чем у гидравлики, и многое зависит от конкретной кинематики,
- повышенные требования к регулировке,
- шумность у некоторых моделей,
- чувствительность к состоянию узлов.
Гидравлические
Гильотина гидравлическая — один из самых распространённых вариантов для промышленной резки листа. Гидравлика даёт высокий запас усилия и плавный ход, что особенно полезно при работе с более «упрямыми» марками стали. Плюс — удобнее держать качество на длинной линии реза.
Плюсы:
- уверенная резка по толщине,
- стабильная точность,
- хороший ресурс при грамотном уходе.
Минусы:
- требуется внимательное обслуживание гидросистемы (масло, фильтры, уплотнения),
- важна чистота и регулярная диагностика.
С ЧПУ

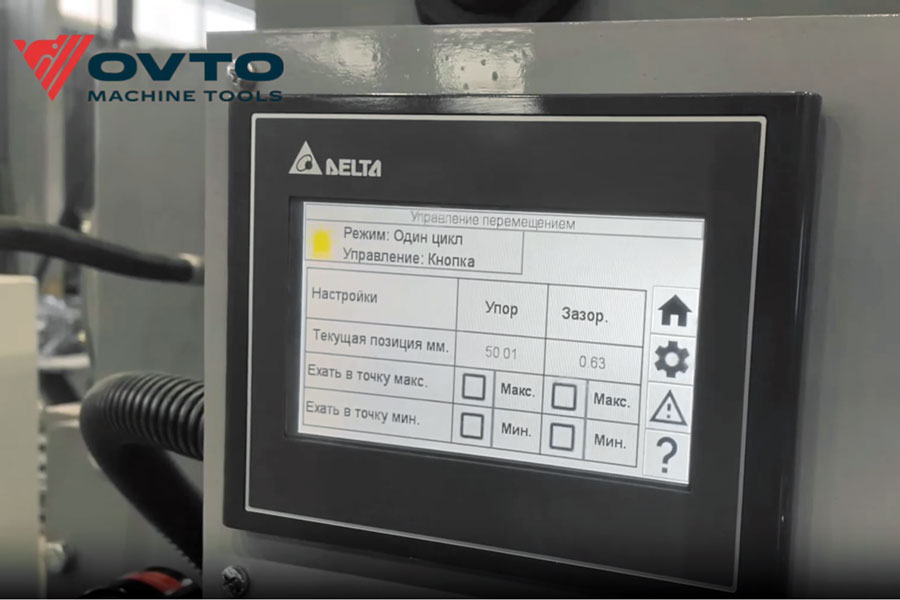

Гильотины с ЧПУ — это выбор для серийных задач, где важна повторяемость размеров, скорость переналадки и контроль партии. Здесь обычно есть программируемый упор, таблицы материалов, режимы резки, подсчёт деталей, иногда — интеграция в линию.
Плюсы:
- точность,
- скорость,
- удобство для потока,
- меньше влияния человеческого фактора.
Минусы:
- выше требования к персоналу и сервису,
- нужна дисциплина по настройкам и обслуживанию.
Ключевые характеристики
Чтобы гильотина работала «в плюс», её выбирают не по названию и не по красивой панели управления. Важно сопоставить паспортные параметры с реальными задачами.
Максимальная толщина реза
Толщина — первый параметр, который все смотрят в паспорте. Но есть нюанс: производители часто указывают предел для типовой стали определённой прочности. При переходе на другой материал значения меняются. Поэтому разумно держать запас, особенно если планируются разные марки металла и разные режимы резки.
Ширина (длина) реза
Ширина реза определяет, какой формат листа станок разрежет за один ход. Этот параметр влияет не только на возможности, но и на габариты и вес оборудования: чем длиннее линия, тем массивнее станина и выше требования к жёсткости.
Мощность привода
Мощность обычно указывают в кВт. Она связана с тем, насколько уверенно станок выдерживает нагрузку и как стабильно работает в потоке. Но «мощность ради мощности» тоже не нужна: важно, чтобы она соответствовала типовым операциям, иначе вы переплачиваете за избыточность и усложняете эксплуатацию.
Точность резки и качество кромки
Точность складывается из нескольких факторов: жёсткость станины, состояние и геометрия ножей, правильный зазор, корректная настройка упора, стабильность прижима. На кромку влияет и угол реза: неправильно выставленный угол может дать заусенец, «волны» или заметную деформацию тонкого листа.
Габариты и вес
Габариты важны не только для размещения в цехе. От них зависит логистика, фундамент, удобство подачи листов, работа с рольгангами и штабелями. Вес в промышленном оборудовании часто коррелирует с жёсткостью, но он же влияет на требования к полу и монтажу.
Небольшая подсказка, которая часто экономит время на этапе выбора:
- если у вас узкий проход или ограниченная зона разгрузки, заранее проверьте габариты в транспортном положении;
- если планируется работа с крупными листами, продумайте рольганги и зоны приёма заготовок;
- если нужна партия «в размер», уделите внимание упору и способу его позиционирования.
Как свойства металла влияют на выбор гильотины и параметры резки
При выборе гильотины для металла важно учитывать не только паспортные характеристики станка, но и реальные свойства материала, с которым предстоит работать. На практике именно металл, а не станок, чаще всего диктует требования к усилию реза, настройкам и типу привода.
Первый параметр — это толщина листа. Однако одинаковая толщина не означает одинаковую нагрузку. Лист из конструкционной стали, нержавейки или алюминия будет вести себя по-разному при резке. Более твёрдые и вязкие материалы требуют большего усилия, а значит — запаса по мощности и жёсткости конструкции. В таких случаях гидравлика или электромеханика работают стабильнее, чем ручное или простая механика.
Не менее важна прочность и пластичность металла. Мягкие материалы легче поддаются резу, но при неправильной настройке могут деформироваться у кромки. Жёсткие, наоборот, создают повышенную нагрузку на нож и станину. Поэтому паспортные значения всегда стоит рассматривать как ориентир, а не как универсальное правило.
Отдельное внимание уделяется углу реза. Угол между ножами влияет на распределение усилия по длине линии. При оптимальном угле нагрузка на нож и привод снижается, а кромка получается чище. Слишком малый угол увеличивает сопротивление материала, слишком большой — может привести к «рваному» резу, особенно на тонком листе.

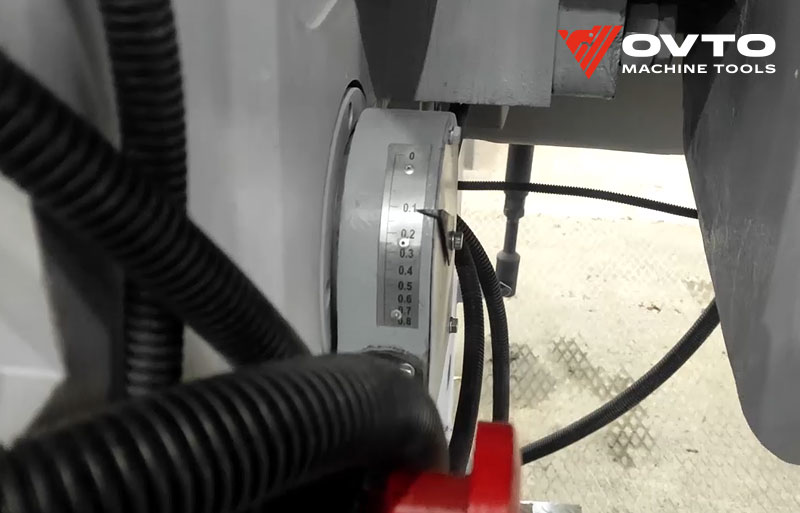

Зазор между ножами — ещё один критически важный параметр. Он подбирается с учётом материала и его толщины. Малый зазор увеличивает износ ножей, слишком большой — ухудшает точность и вызывает заусенцы. Именно поэтому при переходе на другой металл требуется дополнительная настройка, даже если толщина формально совпадает.
Сферы применения
Гильотина для рубки металла встречается почти в любом предприятии, где есть раскрой листа и требуется стабильная геометрия.
Наиболее типовые задачи:
- подготовка заготовок под гибку и сварку (корпуса, кожухи, панели);
- раскрой листа для последующей штамповки или резки на другом оборудовании;
- нарезка полос и заготовок под сборку металлоконструкций;
- серийное производство деталей с повторяемой длиной, где важны скорость и точность.
В зависимости от участка, требования меняются. В ремонтной мастерской важнее простота и доступность обслуживания. На потоке ценят автоматику, устойчивую производительность, минимальное время переналадки и удобство для оператора.
Преимущества использования
Если сравнивать гильотину с альтернативами, её сильные стороны понятны даже без глубоких расчётов.
Во-первых, экономия материала. При корректной настройке рез получается ровным, а отходы — минимальными. Во-вторых, высокая производительность: один ход — и готов отрез по всей ширине. В-третьих, точность и повторяемость. Когда упор выставлен правильно, вы получаете серию одинаковых заготовок без постоянного «подгона».
И, наконец, простота эксплуатации. Да, это всё ещё станок, который требует дисциплины, но логика работы прозрачная. Хорошая гильотина не «капризничает», если ей дают нормальные условия и регулярное обслуживание.
Обслуживание, настройка и безопасность
Тут многие недооценивают простую вещь: гильотина работает на силе и жёсткости, а значит, мелкие отклонения быстро превращаются в проблему. Поэтому обслуживание — не «раз в год вспомнить», а регулярная привычка.
Что входит в регулярное обслуживание
- контроль состояния ножей и креплений;
- смазка узлов по регламенту (особенно направляющих и трущихся пар);
- проверка прижимной системы и состояния упора;
- контроль электрической части, датчиков, педалей, аварийной остановки;
- для гидравлики — чистота масла, фильтры, отсутствие подтёков.
Настройка: на что обращают внимание
Настройка гильотины обычно включает выставление зазора между ножами, регулировку угла (если предусмотрено), калибровку упора и проверку прижима. Это требует аккуратности. Неправильный зазор чаще всего проявляется сразу: кромка идёт с заусенцем, появляются заломы, лист начинает «тянуть» в сторону.
Диагностика и профилактика
Плановая диагностика помогает поймать проблему до того, как вы потеряете партию заготовок или повредите нож. Типовые признаки, что пора проверить станок: рост усилия реза, ухудшение качества кромки, нестабильная повторяемость размеров, нетипичные шумы или вибрации, «плавающий» упор.
Безопасность, ГОСТ и сертификация
Гильотина — это оборудование повышенной опасности, и безопасность здесь не обсуждается. Защитные ограждения, исправные блокировки, корректная работа педали и аварийной кнопки — базовый минимум. Для предприятия важно, чтобы оборудование соответствовало требованиям ГОСТ и имело подтверждающую сертификация (в зависимости от поставки и области применения). Это снижает риски при вводе в эксплуатацию и упрощает прохождение внутренних проверок.
Ошибки эксплуатации, которые снижают ресурс гильотины
Даже качественная гильотина для рубки металла может быстро потерять точность и надёжность, если её эксплуатация ведётся без учёта базовых технических требований. Большинство проблем возникает не из-за заводского брака, а из-за типичных ошибок в работе и обслуживании.
Одна из самых распространённых — нерегулярная смазка. Направляющие, подвижные узлы, элементы механики или электромеханики испытывают постоянные нагрузки. При недостатке смазки возрастает трение, появляется люфт, а это напрямую влияет на точность реза и ускоряет износ конструкции.
Вторая ошибка — игнорирование периодической диагностики. Небольшие отклонения в работе станка часто заметны задолго до серьёзной поломки: меняется звук при резке, появляется неравномерность кромки, ухудшается повторяемость размеров. Если на этом этапе не провести проверку, со временем страдают ножи, привод и станина.
Часто встречается и неправильная эксплуатация по нагрузке. Работа «на пределе» паспортной толщины без запаса приводит к постоянному перегрузу. В результате снижается ресурс узлов, падает производительность, а качество резки становится нестабильным. Особенно чувствительны к этому механические и электромеханические гильотины.
Ещё одна типичная проблема — редкая или некорректная настройка. После замены ножей, смены материала или длительной работы параметры реза требуют корректировки. Если этого не делать, возрастает износ режущей кромки и появляется брак по геометрии заготовки.
Наконец, нельзя недооценивать вопросы безопасности. Изношенные блокировки, неисправные педали или обход защитных систем — это не только риск для оператора, но и потенциальные простои всего участка. Современное производство требует строгого соблюдения требований ГОСТ и правил эксплуатации, особенно при проверках и вводе оборудования в работу.
Как выбрать гильотину
Чтобы не переплатить и не «попасть» на неподходящую модель, полезно отталкиваться от трёх вещей: материал и толщина, формат листа, режим работы (штучно, мелкая серия, поток).
Критерии выбора под разные задачи
Если резка эпизодическая и листы небольшие, можно рассматривать ручные решения или компактную механику. Для стабильной работы в цехе, когда идёт постоянная загрузка, чаще выбирают электромеханику или гидравлическую гильотину — уже с нормальным запасом по усилию и удобным упором.
Если производство серийное, а требования к повторяемости высокие, имеет смысл смотреть в сторону ЧПУ. Да, это дороже на старте. Но в реальности окупается временем: меньше переналадок, меньше брака, выше скорость работы оператора.
Типичные ошибки при подборе
Небольшой список здесь уместен — эти ошибки встречаются особенно часто:
- берут станок «впритык» по толщине, без запаса по усилию;
- смотрят только на паспортную ширину реза и забывают про формат подачи и приёма листа;
- недооценивают роль упора и прижима, а потом удивляются «плавающим» размерам;
- не планируют обслуживание: нет регламента смазки, не обучен оператор, не заложены расходники;
- выбирают сложную автоматику, хотя персоналу проще и надёжнее работать на понятном управлении.
Заключение
Гильотинные ножницы — это рабочий инструмент, который напрямую влияет на темп и качество раскроя листового металла. Правильно подобранная гильотина для металла делает рез стабильным, повышает производительность участка, снижает отходы и упрощает работу с заготовками. А грамотная настройка, регулярная смазка и диагностика позволяют оборудованию держать точность годами.
Если вы подбираете гильотину под конкретные задачи — будь то компактное решение для мастерской, гильотина гидравлическая для тяжёлой резки или станок с ЧПУ для серийного производства — на нашем сайте можно получить консультацию по выбору, комплектации и внедрению.
