Когда на производстве нужно получить точный изгиб без смятия стенки, трещин и потери внутреннего сечения, ручных методов уже недостаточно. Ошибка в радиусе или угле приводит к браку, сложностям при сборке и лишним затратам на переделку. Именно поэтому трубогибочный станок давно стал стандартом для предприятий, где важны качество, повторяемость и скорость.
Современный станок для гибки труб позволяет работать с разными материалами, диаметрами и формами сечения. Его главное преимущество — стабильный результат в серии. Для бизнеса это означает меньше брака, выше производительность и более предсказуемую себестоимость изделий.
Что такое трубогибочная машина
Трубогибочная машина — это оборудование, которое придаёт трубе заданную форму без разрушения её структуры. В зависимости от конструкции она может выполнять гибку труб под углом, по радиусу, в дугу, кольцо или сложную пространственную форму.
Сегодня рынок предлагает решения от компактных ручных моделей до автоматизированных комплексов. Если раньше гибка часто зависела от опыта оператора, то современные машины позволяют точно контролировать радиус, угол и повторяемость. Особенно это важно там, где одна и та же деталь выпускается десятками и сотнями штук.
Принцип работы трубогибочной машины
Принцип работы зависит от типа оборудования, но общая логика одинакова: труба фиксируется, затем на неё плавно действует усилие через гибочные ролики, сегменты или матрицы. Заготовка деформируется по заданной траектории и сохраняет нужную форму после снятия нагрузки.
Пошагово процесс выглядит так:
- Оператор или система подачи устанавливает трубу в рабочую зону.
- Подбирается оснастка под диаметр и толщину стенки
- Настраивается угол гиба, радиус и усилие.
- Привод запускает движение гибочного узла.
- Труба изгибается по заданной программе или механической настройке.
Для тонкостенных труб особенно важна точность настройки. Если усилие выбрано неправильно, возможно овальное сечение или складки по внутреннему радиусу. Поэтому хороший промышленный трубогиб — это не только мощность, но и точная механика.

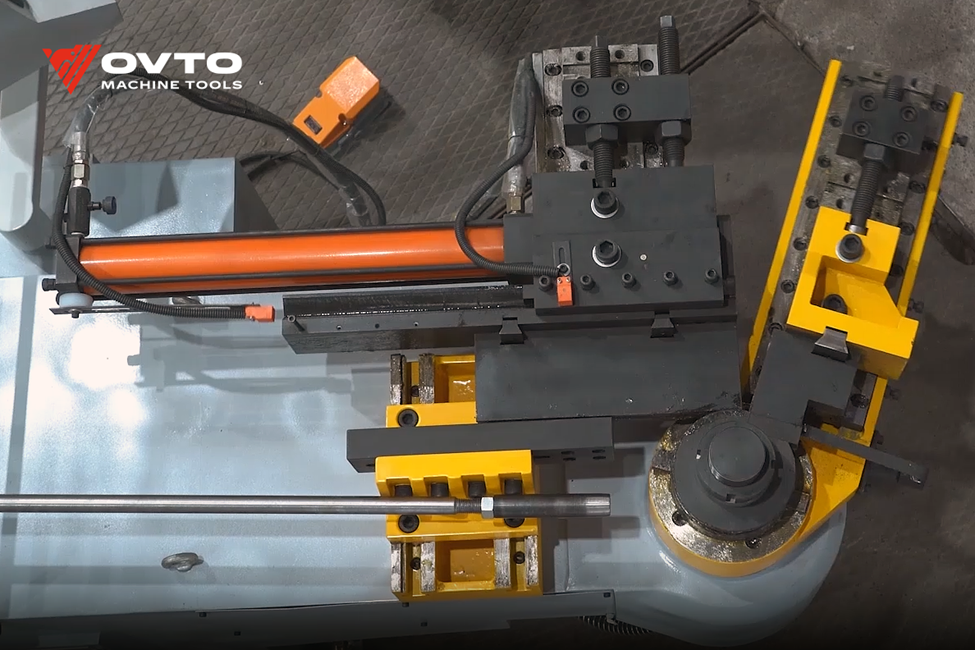

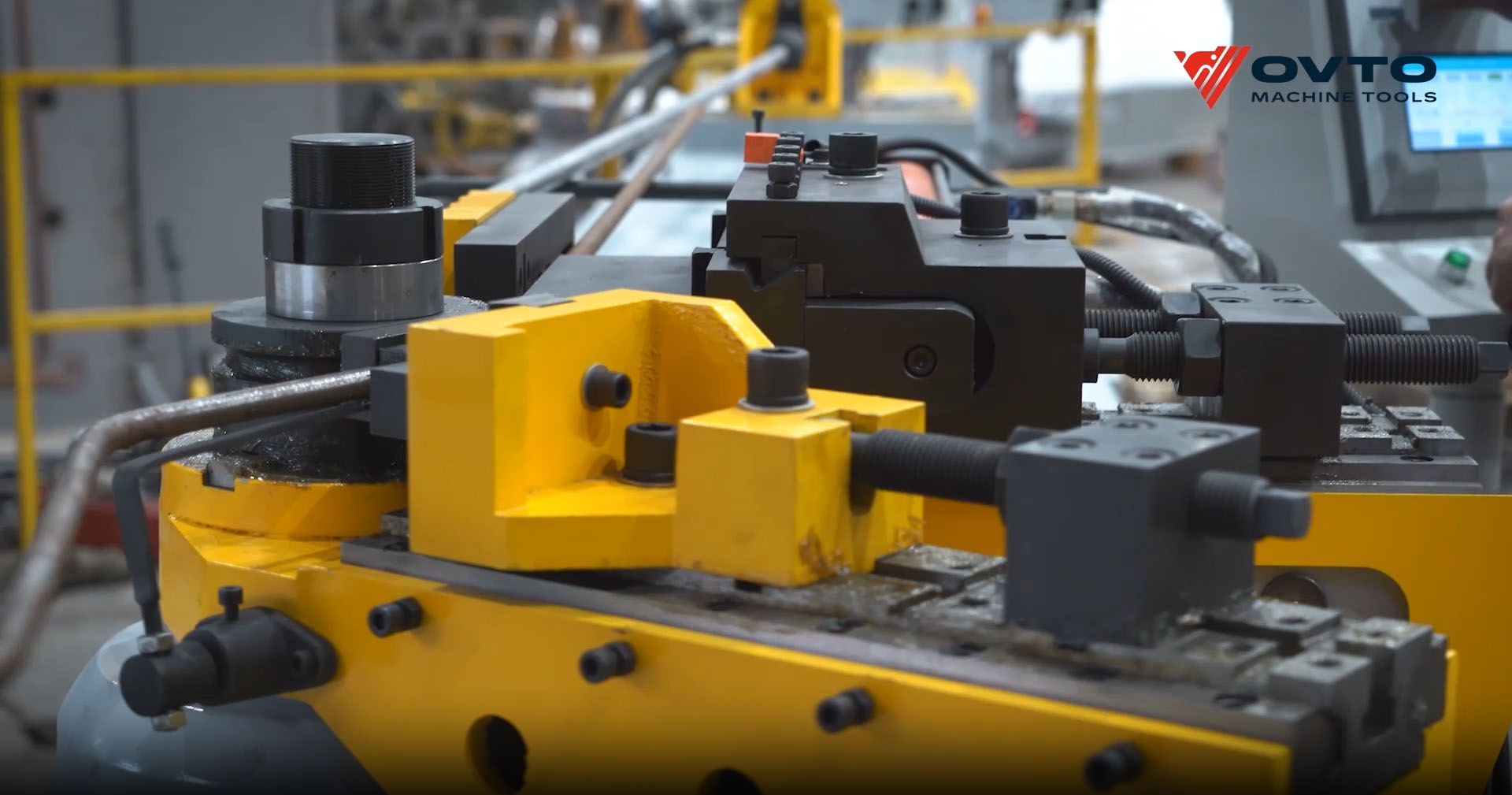

Устройство и основные элементы трубогиба
Большинство моделей включают несколько основных узлов:
- станина — жёсткая база, от которой зависит устойчивость и точность;
- гибочные ролики, матрицы или сегменты — формируют трубу;
- привод — ручной, электромеханический или гидравлический;
- механизм регулировки — позволяет настраивать усилие и радиус;
- система управления — от простых рукояток до цифровых панелей и ЧПУ.
Качество материалов имеет большое значение. Износ роликов или люфты в механизме быстро отражаются на точности. Поэтому для цеховой эксплуатации важны прочная станина, надёжные подшипниковые узлы и стабильная работа привода.
Виды трубогибочных станков
Ручные
Подходят для небольших мастерских и работы с тонкими трубами. Обычно это диаметры до 25–40 мм и стенка до 2 мм. Максимальный угол гиба зависит от конструкции, но часто достигает 90–180°.
Плюсы:
- доступная цена;
- компактность;
- простота эксплуатации.
Минусы:
- низкая производительность;
- ограничение по диаметру и материалу;
- зависимость от физического усилия оператора.
Гидравлические
Гидравлический трубогиб применяется для средних и тяжёлых задач. Такие модели работают с трубами примерно от 20 до 100 мм и более, а толщина стенки может достигать 4–6 мм и выше, в зависимости от исполнения. Это хороший вариант, когда требуется серьёзное усилие и более стабильный результат.
Плюсы:
- высокая сила гиба;
- работа с более толстыми трубами;
- хорошая точность.
Минусы:
- выше стоимость;
- требуется обслуживание гидросистемы.
Электромеханические
Это компромисс между ценой и производительностью. Электромеханический станок для гибки труб подходит для регулярной цеховой работы, где важна скорость, но нет необходимости в тяжёлой гидравлике. Часто такие модели работают с диаметрами 20–76 мм.
Плюсы:
- стабильный цикл;
- меньше физической нагрузки;
- удобство для мелкой и средней серии.
Минусы:
- ограничение по тяжёлым профилям;
- ниже усилие по сравнению с гидравлическими машинами.

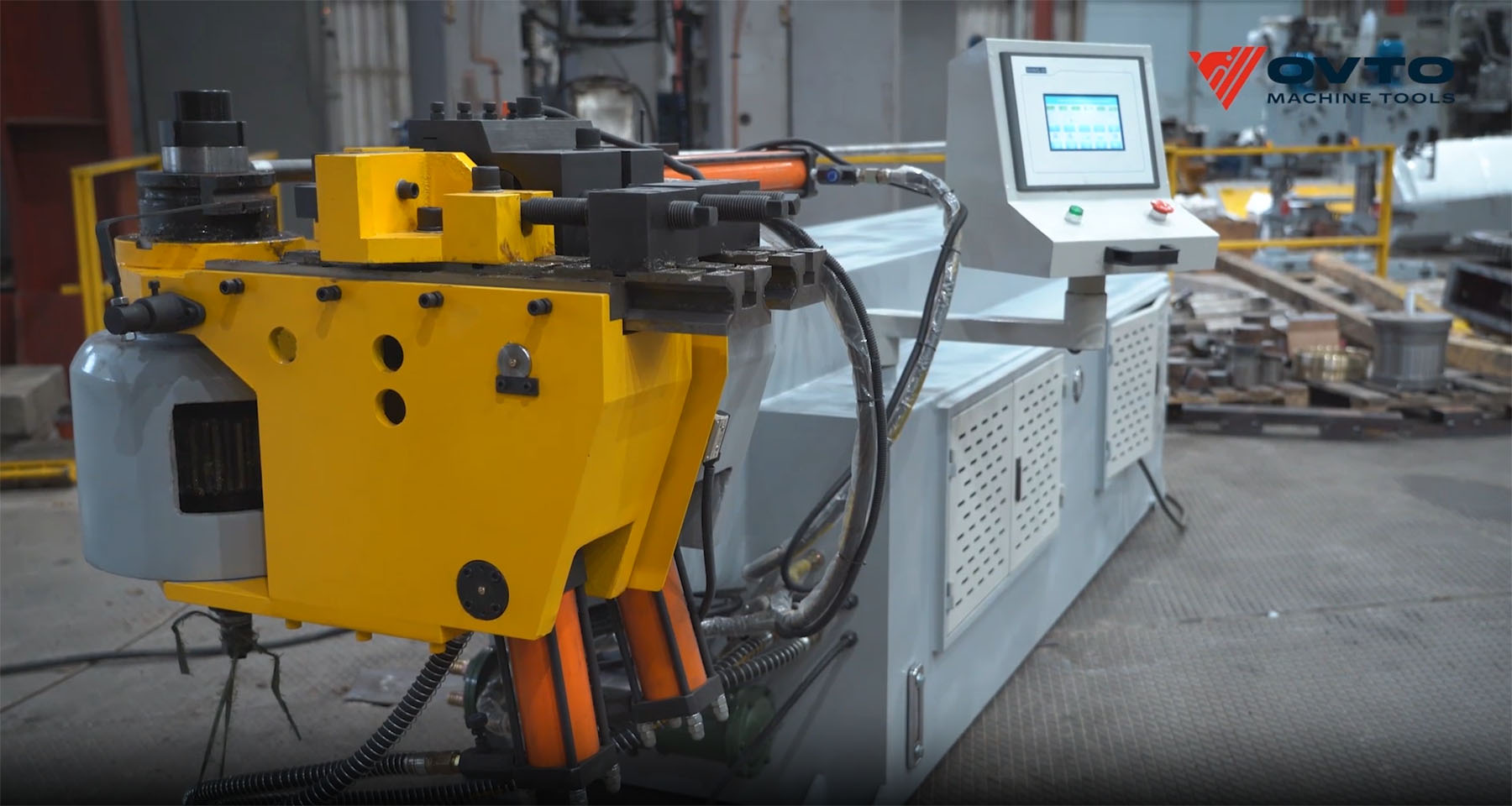

С ЧПУ
Трубогиб с ЧПУ — решение для серийного производства и сложных деталей. Оператор задаёт параметры, а станок повторяет гиб с высокой точностью. Это особенно важно при выпуске деталей для мебели, автокомпонентов, металлоконструкций и инженерных систем.
Плюсы:
- высокая повторяемость;
- минимизация человеческого фактора;
- быстрое переключение между изделиями.
Минусы:
- более высокая стоимость;
- требования к сервису и квалификации персонала.
Сферы применения
Трубогибочное оборудование используется во многих отраслях. На практике с его помощью изготавливают:
- строительство — арки, каркасы, навесы, элементы ограждений;
- машиностроение — трубчатые детали рам, защитные дуги, технологические линии;
- производство мебели — каркасы стульев, столов, торгового оборудования;
- автопром — элементы выхлопных систем, каркасы, поручни;
- ЖКХ и инженерные системы — отводы, участки трубопроводов, монтажные узлы.
Например, для производства тепличных каркасов часто используют профильную трубу 20×20 или 40×20 мм. Для вентиляционных или инженерных конструкций — круглые трубы диаметром 25–76 мм. Для мебельного производства важна не только форма, но и повторяемость гиба от детали к детали.
Как выбрать трубогибочный станок
Выбор трубогибочного станка всегда начинается с задач производства. Оценивать нужно не только цену, но и то, как оборудование будет работать в реальном цехе.
Обратите внимание на следующие критерии:
- материал труб — сталь, нержавейка, медь, алюминий;
- диаметр и толщина стенки — это напрямую влияет на требуемое усилие;
- точность и повторяемость — особенно важны для серийной продукции;
- объёмы производства — штучная работа или поток;
- условия размещения — габариты, фундамент, электропитание;
- стоимость владения — сервис, расходники, обучение;
- дополнительные опции — ЧПУ, цифровое управление, системы безопасности.
Частая ошибка — выбирать станок только по максимальному диаметру трубы. На практике нужно учитывать и материал, и толщину стенки, и требуемый радиус. Ещё одна ошибка — брать оборудование без запаса по нагрузке, если планируется рост объёмов.
Преимущества покупки на ovto.ru
На ovto.ru можно не просто купить трубогибочный станок, а подобрать решение под конкретную задачу. Это важно, потому что оборудование для гибки труб слишком сильно зависит от реальных условий применения.
Преимущества покупки:
- подбор под материал, диаметр и объём работ;
- гарантия и сервисное сопровождение;
- доставка и пусконаладка;
- ассортимент моделей для разных бюджетов;
- возможность тестирования оборудования;
- консультация по оснастке и эксплуатации.
Заключение
Правильно подобранный промышленный трубогиб влияет не только на качество гиба, но и на рентабельность производства. Он снижает брак, ускоряет выпуск деталей и делает результат повторяемым.
